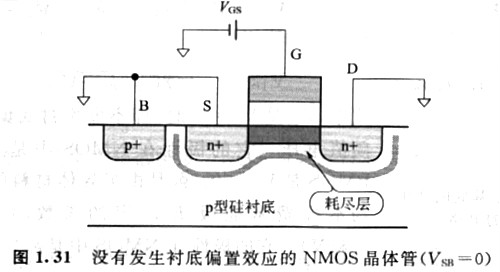

在很多，隋況下，MOS晶體管的源極與基底是等電位的。其結果，使圖1.31中基底（襯底或者阱）與溝道間的pn結處于零偏置。當源極—基底間加反向（或者正向）偏置電壓VSB時，MOS晶體管的閾值電壓就會發作變化。

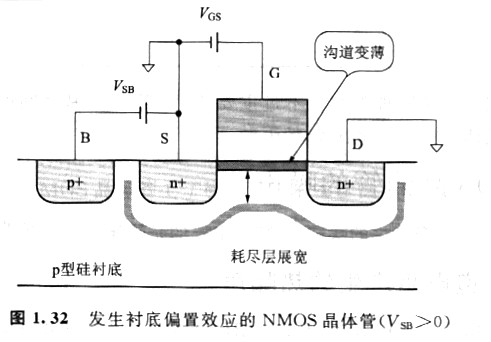

如今討論圖1. 32示出的n溝MOS晶體管加偏置電壓(VSB>O)時的狀況。
反向偏置電壓VSB會使溝道下的耗盡層擴展。由于耗盡層的擴展，耗盡層的負電離子數增加，而溝道區的電子數目相應地減少，使得與多晶硅柵中的正電荷堅持均衡。由于溝道區電子數目的減少，招致溝道的厚度變薄。
為了使溝道恢復到原來的厚度，必需加更大的柵極—源極間電壓YGS。其結果，這個反向偏置電壓Vs。招致了閾值電壓的上升。
這種由于源極—基底間電壓VSB招致閾值電壓發作變化的現象，稱為襯底偏置效應(body effect)或者背柵效應(back-gate effect)。
