JFET與MOSFET
MOSFET 和 JFET的工作原理和電氣特性非常相似。但是，它們在某些方面有所不同，詳情如下：

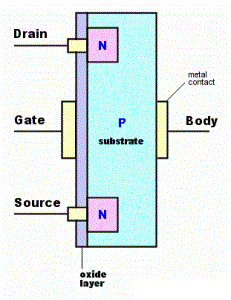

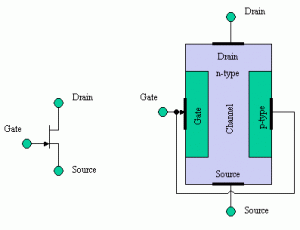

JFET與MOSFET工作原理圖
MOSFET與JFET
1. JFET只能在耗盡模式下工作， 而MOSFET可以在耗盡或增強模式下工作。在JFET中，如果柵極正向偏置，則發生過量載流子禁令并且柵極電流很大。因此，由于過量的載流子，信道電導在某種程度上得到增強，但是由于柵極電流是不希望的，所以器件從不以柵極正向偏置操作。
2. MOSFET的輸入阻抗遠高于JFET的輸入阻抗。這是由于可忽略不計的小泄漏電流。
3. JFET的特性曲線比MOSFET特性曲線更平坦，表明更高的漏極電阻。
4. 當JFET在結上以反向偏壓操作時，柵極電流I G 大于其在類似MOSFET中的電流。通過反向偏置結的少數載流子提取引起的電流每單位面積大于MOSFET中的氧化物層所支持的漏電流。因此，MOSFET器件在靜電計應用中比JFET更有用。
由于上述原因，并且因為MOSFET稍微更容易制造，所以它們比JFET更廣泛地使用
如何保護mosfet設備
MOSFET需要非常小心地處理，特別是在斷電時。在電路中，MOSFET與任何其他類似結構和尺寸的固態器件一樣堅固耐用。
MOSFET在溝道和柵極之間具有超薄二氧化硅層。因為絕緣層很薄，所以很容易被過多的柵源電壓V GS破壞。在施加大的柵極電壓時，開路柵極可以累積足夠的電荷，以便產生足夠大的電場以刺穿薄的SiO 2層。
除了直接施加過大的柵極 - 源極電壓V GS之外 ，薄的SiO 2層可能以更微妙的方式被破壞。如果在電源接通時插入或從電路中移除MOSFET，則由感應反沖和其他影響引起的瞬態電壓可能超過V Gg / max 額定值。這將消滅MOSFET。即使拾取MOSFET也可能會產生足夠的靜電電荷，超過 V GS （最大值）評分。通常，接地環用于短接MOSFET的所有引線，以避免柵極和源極之間產生任何電壓。在MOSFET連接到電路中后，接地或短路環被移除。有時在引線之間施加導電泡沫。一些MOSFET受到內置齊納二極管的保護，與柵極和源極并聯，如圖所示。在正常工作電壓下，齊納二極管保持開路，不會影響電路的工作。在V GS極高的情況下，齊納二極管擊穿，從而將柵極電位限制為等于齊納二極管擊穿電壓的值，遠小于V GS max 額定值。這些內部齊納二極管的缺點是MOSFET的高輸入阻抗降低了嗎？在某些應用中，交易是值得的，因為昂貴的MOSFET在沒有齊納保護的情況下很容易被破壞。
Mosfet保護電路
保護Mosfet設備的注意事項：
MOSFET是精密設備，很容易被破壞。所以他們要小心處理。此外，在電源打開時，切勿連接或斷開它們。最后，在拿起MOSFET器件之前，觸摸您正在使用的設備的底座，讓您的身體接地。
