陶瓷PTC熱敏電阻是一種可靠性高的長壽命敏感元件，電阻值隨溫度的升高呈指數增加。利用這一特性，陶瓷PTC熱敏電阻在電路中一般串聯在電源和負載之間，作為復位保險絲來使用。
陶瓷PTC熱敏電阻通過指數增加的阻值來保護電路系統免受過流的影響，這與保險絲相似。正常工作期間PTC電阻值穩定，當過電流流向電路系統時，器件溫度開始迅速升高，PTC電阻值呈指數增加。
這種大電阻變化適用于電流顯著下降的情況，只要向電路系統施加電壓，電阻就保持較高數值。完全移除電源后，PTC電阻隨著PTC溫度的降低而開始下降，然后復位至初始狀態。由于陶瓷PTC中的非滯后特性，初始電阻和復位電阻之間幾乎不變。

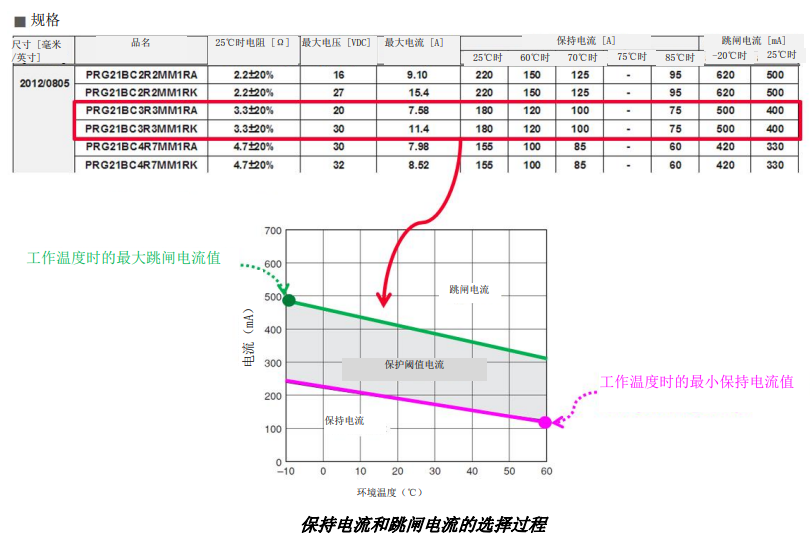

PTC熱敏電阻保持電流和跳閘電流的選擇過程
（1）保持電流和跳閘電流
保持電流和跳閘電流取決于溫度，電流值隨著溫度升高而降低。保持電流指在正常工作中可以流動的最大電流值。而且，跳閘電流指PTC器件移動到高電阻狀態所需的最小電流值。保持電流值和跳閘電流值之間的差別用灰色表示。此區域表明PTC器件可以跳閘或正常工作。當使用PTC器件設計電路時，首先請檢查PTC器件的保持電流是否與產品的正常工作電流等級相匹配。

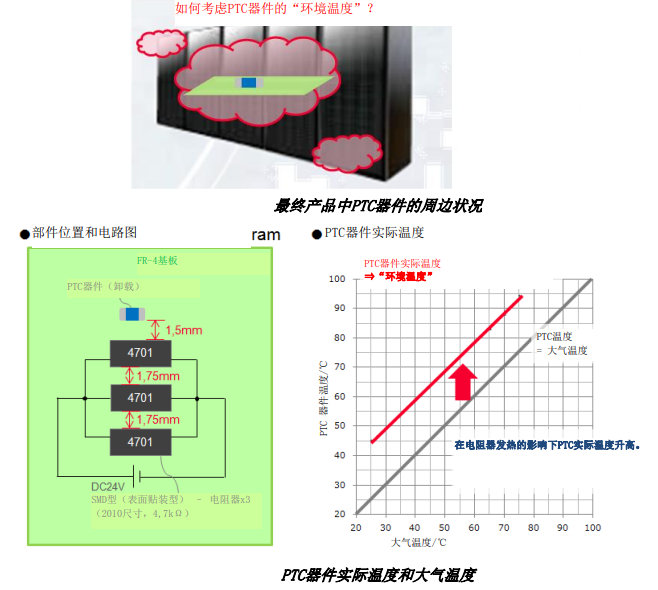

（2）什么是“環境溫度”？
將PTC器件靠近CPU、電源設備、電阻器等熱點使用情況下，我們可以考慮保持電流和跳閘電流的“環境溫度” 。一般來說，“環境溫度”指空載情況下的PTC器件溫度，此時由于電阻器發熱而引起PTC器件溫度高于大氣溫度。因?yàn)橐严?個電阻器施加電壓，已將PTC器件安裝在電路板上并且靠近電阻器。在這種情況下，我們可以將“實際PTC溫度”視為“環境溫度”，最終產品中PTC器件周?chē)泻芏酂狳c(diǎn)。
PTC器件實際溫度和大氣溫度
如果保持電流不符合正常電流值，則可以并聯使用2個PTC器件來解決。當PTC器件用于需要比列出的PTC電流高的產品時，可以選擇并聯2個PTC器件，以匹配所需正常工作的電流等級。它實現了正常工作的電流等級是單個PTC器件的兩倍。

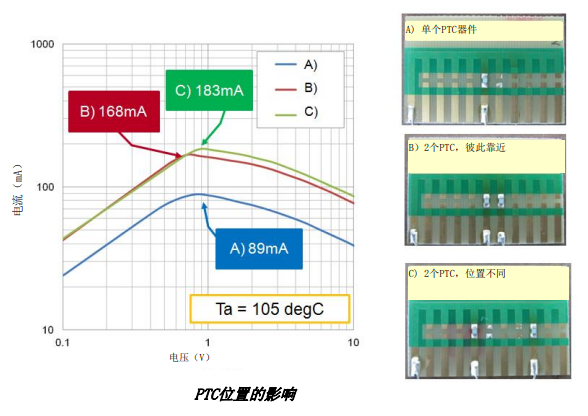

PTC熱敏電阻位置的影響
在這種情況下，請注意，PTC器件之間應盡量彼此遠離。當電路板上的PTC器件彼此位置很近時，會發生什么情況？這會導致組合保持電流小于兩倍。因?yàn)槊總€(gè)PTC器件相互升溫。
（3）跳閘動作時間
基本上，PTC跳閘動作是其自身溫度上升造成的，因?yàn)閃 = I2R。然后，隨著電流增加，跳閘時間會縮短，因?yàn)镻TC器件的預熱速度也隨著電流的等級而提高。而且，跳閘時間會隨著環境溫度、單個PTC電阻值和PTC器件尺寸而變化。

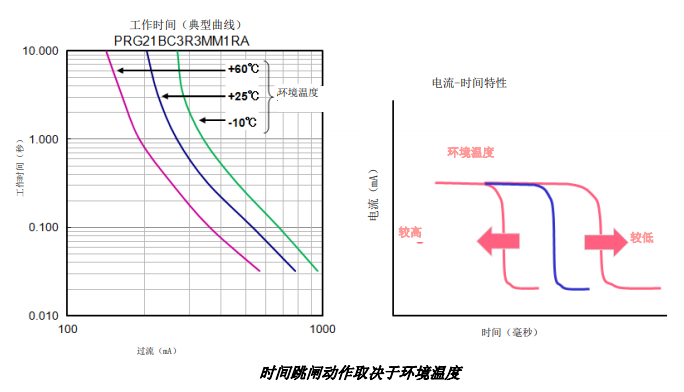

PTC時間跳閘動作取決于環境溫度
對于工程師來說，當陶瓷PTC熱敏電阻用于過流保護時，還要檢查3個基本的電路參數，即施加到PTC器件的最大電壓是多少？正常情況下流入電路的電流多大？異常狀態下流入電路的電流是否符合PTC規格等。其他的一些考慮選項包括：質量可靠性、安裝方式、使用環境、工作電路，以及BOM中的功能材料等。
