三端集成穩壓器的電路結構及主要特性參數
三端集成穩壓器大多采用串聯穩壓方式。從圖所示方框圖中可以看出，它由啟動電路、基準電路、誤差放大器、調整管、取樣電阻及保護電路等組成。它與分立元件的串聯調整穩壓器電路工作原理完全相同。CW7800穩壓集成電路原理框圖2.穩壓器的主要參數(1)輸出電壓V。輸出電壓是指穩壓器的各工作參數符合規定時的輸出電壓值。對于固定輸出穩壓器，它是常數;對于可調式輸出穩壓器，它是輸出電壓范圍。(2)輸出電壓偏差對于固
三端集成穩壓器大多采用串聯穩壓方式。從圖所示方框圖中可以看出，它由啟動電路、基準電路、誤差放大器、調整管、取樣電阻及保護電路等組成。它與分立元件的串聯調整穩壓器電路工作原理完全相同。

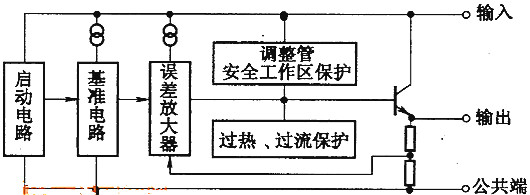

CW7800穩壓集成電路原理框圖
集成穩壓器的主要參數
(1)輸出電壓V。
輸出電壓是指穩壓器的各工作參數符合規定時的輸出電壓值。對于固定輸出穩壓器，它是常數;對于可調式輸出穩壓器，它是輸出電壓范圍。
(2)輸出電壓偏差
對于固定輸出穩壓器，實際輸出的電壓值和規定的輸出電壓Vo之間往往有一定的偏差。這個偏差值一般用百分比表示，也可以用電壓值表示。
(3)最大輸出電壓ICM
最大輸出電流指穩壓器能夠保持輸出電壓不變的最大電流。
(4)最小輸入電壓Vimin
輸人電壓值在低于最小輸入電壓值時，穩壓器將不能正常工作。
(5)最大輸人電壓Vimax
最大輸入電壓是指穩壓器安全工作時允許外加的最大電壓值。說明:(4)、(5)兩項也常用輸人電壓的范圍來表示。
(6)最小輸入、輸出電壓差(Vi-Vo)
它是指穩壓器能正常工作時的輸入電壓U與輸出電壓八是最小電壓差值。
(7)電壓調整率SV
電壓調整率是指當穩壓器負載不變而輸入的直流電壓變化時，所引起的輸出電壓的相對變化量。SV常用下式表示:
式中:△AVo——輸出電壓變化量;
△Ai——輸入電壓變化量。
電壓調整率有時也用某一輸入電壓變化范圍內的輸出電壓變化量表示。
電壓調整車用來表征穩壓器維持輸出電壓不變的能力。
(8)電流調整率SI
電流調整車是指，當輸入電壓保持不變而輸出電流在規定范圍內變化時，穩壓器輸出電壓相對變化的百分比，可用下式表示:
電流調整率有時也用負載電流變化時輸出電壓的變化量來表示。
(9)輸出電壓溫漂ST
輸出電壓溫漂也稱輸出電壓的溫度系數。其定義為，在規定的溫度范圍內，當輸入電壓和輸出電流不變時，單位溫度變化引起的輸出電壓變化量，用公式表達為:
式中:△T——溫度變化量。
(10)輸出阻抗Z。
輸出阻抗指，在規定的輸入電壓和輸出電流的條件下，在輸出端上所測得的交流電壓與交流電流之比，即
輸出阻抗反映了在動態負載狀態下，穩壓器的電流調整率。
(11)輸出噪聲電壓VN
它是指當穩壓器輸入端無噪聲電壓進入時，在其輸出端所測得的噪聲電壓值。輸出噪聲，電壓是由穩壓器內部產生的，它對許多負載是有害的。
五端集成穩壓器內部電路圖和應用電路
五端集成穩壓器有可調式、低壓差五端固定式和低壓差五端可調式三種。
（一）低壓差五端固定集成穩壓器

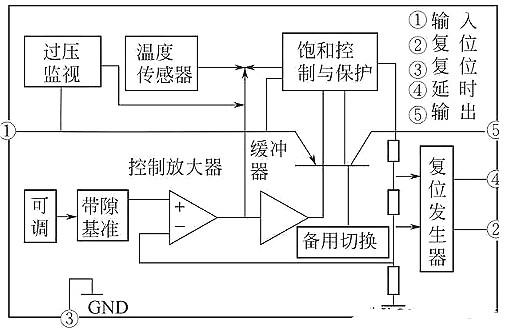

低壓差五端固定集成穩壓器典型產品有TLE4260等，其內部電路如圖5-16所示。TLE4260集成穩壓器主要由調整管、可調帶隙基準、控制放大器、緩沖器、過壓保護、過熱保護、欠壓保護及短路保護等組成，具有很強的抗干擾能力。
（二）五端可調正電壓?jiǎn)纹€(wěn)壓器

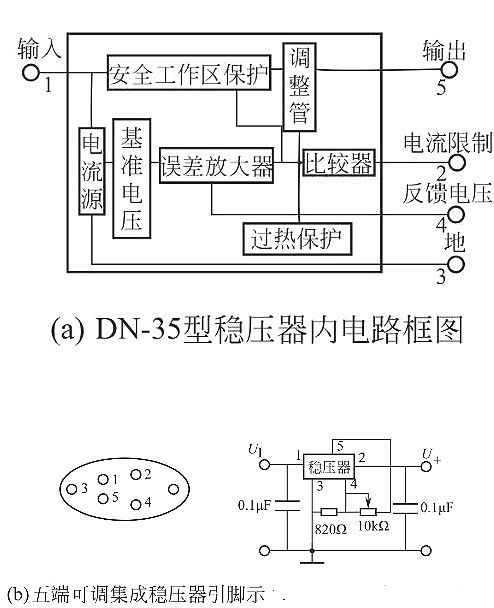

五端可調正電壓?jiǎn)纹€(wěn)壓器典型產品有DN-35等，其內部結構框圖如圖5-15（a）所示。DN-35型穩壓器由恒流源提供的基準電壓，由反饋電壓提供信號，誤差放大器對輸出變化作跟蹤監測，并將測量結果隨時送入調整管基極，實現對調整管的輸出控制。DN-35型穩壓器設有完善的保護電路，如輸入過電壓保護、安全工作區保護和過熱保護等。
圖5-15（b）所示是一個五端可調穩壓器引腳示意圖。其輸出腳的作用是：1腳為輸入端；2腳為檢測端；3腳為接地端；4腳為基準端；5腳為輸出端。
其典型應用如圖5-15（c）所示。
圖5-15 五端可調正電壓?jiǎn)纹€(wěn)壓器DN-35
