偏置電路的作用是給三極管提供基極直流電流，這一電流又稱基極靜態偏置電流。
只有當三極管工作在放大狀態時，才給三極管提供靜態偏置電流，而這一電流是保證三極管工作在放大狀態的必要條件，靜態電流不正常，三極管放大信號的工作就一定不正常，掌握三極管放大器的這一重要特性。
靜態工作電流就是沒有信號輸入放大管時三極管各電極的直流工作電流，這一電流由放大器電路中的直流電源電路提供。
基極偏置電路具體分析方法和思路培養
三極管基極偏置電路分析最為困難，掌握下列電路分析方法和步驟可以方便基極偏置電路的分析。

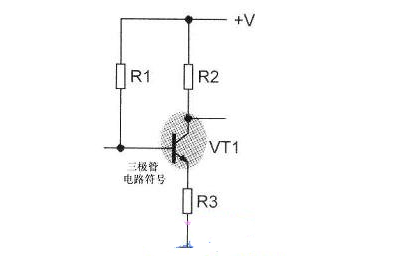

（1）電路分析的第一步在電路中找出三極管的電路符號，如下圖所示，然后在三極管電路符號中找出基極，這是分析基極偏置電路的關鍵一步。

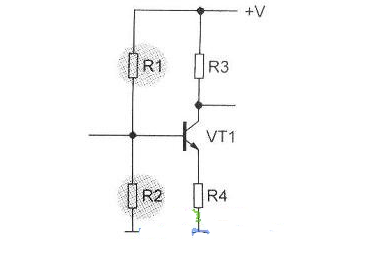

（2）從基極出發，將基極與電源端（+V端或-V端）相連的所有元件找出來，如下圖所示電路中的R1，再將基極與地線端相連的所有元件找出來，如電路中的R2，R2與地線相連，這些元器件構成基極偏置電路的主體電路。
分析與基極相連的各元件，區別哪些元器件可能是偏置電路中的元器件。電阻器有可能構成偏置電路，電容器具有隔直作用而視為開路，所以在分析基極直流偏置電路中，不必考慮電容器。這一電路中R1和R2構成分壓式偏置電路。

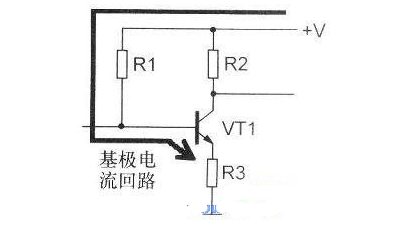

（3）確定偏置電路中元器件后，進行基極電流回路的分析，如上圖所示。基極電流回路是：直流工作電壓+V→偏置電阻R1一VT1管基極→VT1管發射極一VT1管發射極電阻R3一地線。3．掌握三極管靜態電流細節問題
三極管的靜態電流大小影響三極管的二個重要參數：三極管噪聲和電流放大倍數。
（1）靜態電流與放大倍數之間關系。靜態電流大小與三極管的噪聲大小相關，靜態電流大，噪聲大，反之則小。

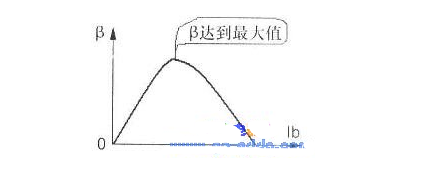

靜態電流大小還與三極管放大倍數相關，如上圖所示是基極電流與放大倍數p之間的關系曲線，從圖中可以看到，在基極電流為一定值時，放大倍數β為最大，基極電流大于或小于這一定值時，放大倍數p要都下降。不同型號三極管有不同的這樣特性曲線，但是很相似。
（2）靜態電流與噪聲之間關系。在一個多級放大器中，會用到數級單級放大器，這時要求前級放大器中三極管靜態電流較小，以降低整個放大器的噪聲，因為前級電路的微小噪聲都將被后級放大器所放大。

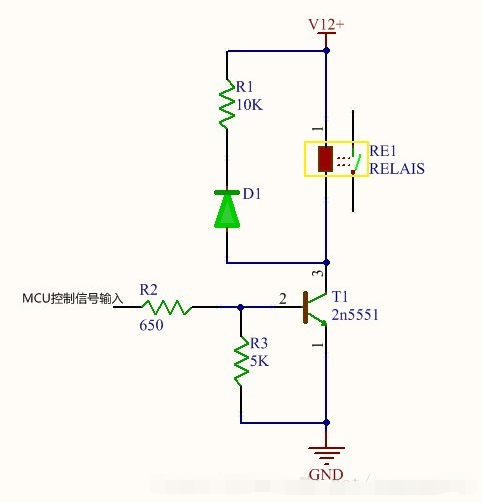

如圖，NPN三極管T1處于基極偏置狀態。
首先要了解，三極管的基極偏置電路多應用于開關電路；即應用數字電路的TTL電平來控制三極管的導通和截止；即此時的三極管只有兩種工作狀態——飽和導通和截止。
然而，基極偏置下的三極管Q點不穩定，容易受到各種因素的影響，如溫度等；所以為了保證三極管的工作狀態保持在飽和導通和截止狀態，即保證三極管充當開關時能夠穩定的開和關，一般我們?nèi)∪龢O管的增益為10。
利用上面的知識我們就可以進行三極管基極偏置驅動繼電器電路的設計了。
首先，我們要了解繼電器的一些知識；我舉個我從松樂繼電器數據手冊上看到的數據，當選型12V繼電器時，它有155歐姆的電阻，需要77mA的驅動電流。
我們此時可以將繼電器看成是一個155歐姆的電阻，并且有77mA的電流流過。即 Ic = 77mA ;
根據 Ic = Ib * 增益 ； 增益為10。
得到 Ib = 7.7mA ;
而，如果我們使用 5V 的MCU，那么此時MCU的控制電平為5V，計算 Rb = 5V / 7.7mA = 650歐姆；
然后，我們個繼電器加上續流電路，為MCU端口加上下拉電阻（為了防止MCU復位時的誤動作）；
就這樣，一個基于NPN三極管基極偏置驅動繼電器的電路就設計完了。
