基于一種交流電源的LED照明電路設計
當前全球能源短缺 的憂慮再度升高的背景下，節約能源是我們未來面臨的重要的問題，在照明領域，led發光 產品的應用正吸引著世人的目光，LED 作為一種新型的綠色光源產品，必然是未來發展的趨勢，二十一世紀將進入以LED為代表的新型照明光源時代。
在電源電路 的初級端電路上，解決瞬時浪涌電流 的典型方法是金屬氧化 物可變電阻 （MOV）。這些器件會將輸入浪涌電流鉗位在一個電平上，該電平使電源元件能夠不受到影響并正常工作。選擇MOV的主要標準包括工作電壓、能量處理性能和峰值脈沖電流性能。

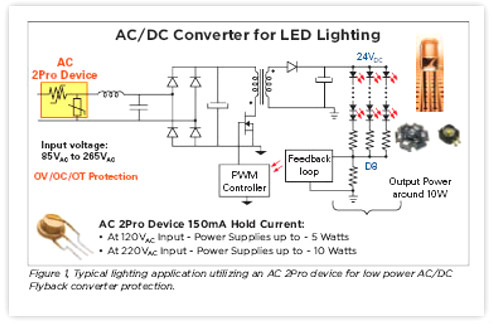

MOV的工作電壓是MOV能正常工作不會擊穿 （變為導電的）的電壓電平。該電壓通常是首先要決定的參數，而且很簡單。要指定工作電壓，設備的線電壓則要增加20%，以允許電源系統的電壓增長。這樣做的目的是保證MOV對系統中的瞬時事件做出反應，而不對臨時狀況做出反應。如圖1所示。
集成器件有助于減少元件數量
在正常的運行條件下，施加在MOV上的交流線路電壓將不會超過該器件的最大交流方均根電壓（VAC RMS）額定值，而且假設只要瞬態能量不超過MOV的最高額定值，短時間瞬態事件就可以被鉗位在一個合適的電壓水平。但是，持續異常的過電壓/有限電流條件（如中性丟失）可能導致MOV進入熱失控狀態。
通常通過與MOV串聯放置一個熱切斷（TCO）器件來保護MOV免受過熱損壞。典型的線路電壓瞬態保護方案也可集成一個過流保護元件（如保險絲 ），來保護系統免受由超過預定水平的過流過載所造成的損壞。
過流條件和熱失控
交流2Pro.器件將一個高分子聚合物正溫度系數（PPTC ）元件和一個MOV元件集成在一個熱保護器件里，以便在過流或過壓情況下提供可復位功能。這種集成器件的方法可幫助制造 商滿足IEC61000-4-5和IEC60950等行業要求。
未受保護的標準MOV元件通常被限制在275VAC RMS，以針對通用的輸入電壓范圍。在中性損失的條件下，它們可能會因過熱而產生負面結果，即使在電路的上游已使用了保險絲或電源電阻。
AC 2Pro器件中的PPTC元件有助于防止熱失控，保持變阻器表面溫度低于150°C和防止器件達到由過壓瞬變所造成的不安全溫度。
工作原理
雖然施加到一個MOV上的交流線路電壓通常不會超過該器件的最大持續工作電壓額定值，但是有可能發生超出這些限制的過壓瞬變。2Pro器件將PPTC技術與MOV集成在一起，當MOV長期處于持續過壓情況下時，可提升過流和熱保護能力。

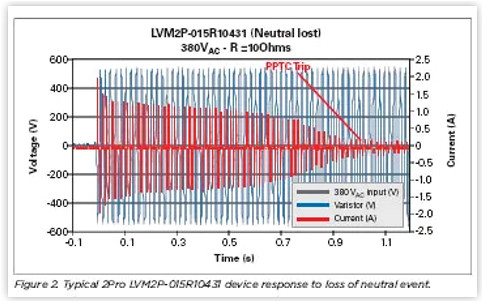

在過壓瞬變的情況下，如圖2所示的中性損失事件，2Pro器件中的PPTC元件就會發熱、跳脫并進入一種高阻抗 狀態，從而幫助降低MOV器件失效的風險。
