阻尼二極管具有較高的反向工作電壓和峰值電流，較小的正向壓降，高頻高壓整流二極管，可用作電視線路掃描電路中的阻尼和升壓整流器。阻尼二極管主要用于黑白或彩電線路掃描電路的阻尼、整流電路，可以是硅二極管或鍺二極管。它具有類似于高頻高壓整流二極管的特性。它的反向恢復時間很短，能夠承受較高的反向擊穿電壓和較大的峰值電流。它可以工作在高頻(線路頻率)，并具有較低的正向壓降。

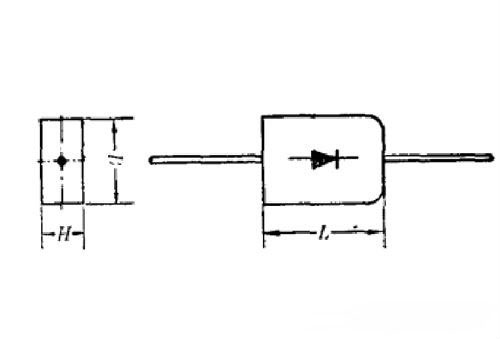

電視接收機中的線路輸出電路在由偏轉線圈和反向電容組成的電路中振蕩，這是因?yàn)榫€(xiàn)路輸出管在線路掃描正向通道開始時被切斷。二極管的負極與線路輸出管的c極(集電極)相連，二極管的正極與線路輸出管的e極(發射極)相連，使振蕩被迫停止，二極管起到阻尼作用，稱為阻尼二極管。下圖顯示了阻尼二極管的形狀。
阻尼二極管類似于高頻，高壓整流二極管，具有低壓降和高工作頻率，并且可以承受高反向擊穿電壓和大峰值電流。
阻尼二極管主要用于電視機的阻尼二極管、升壓整流二極管或大電流開關二極管。
復合阻尼二極管
今天的多頻彩色顯示器是生產。其線路輸出電路采用雙阻尼二極管，兩個阻尼二極管經常組合在一起（通常與線路輸出管一起固定在同一散熱片上），成為獨立的元件。該二極管的外觀結構和電路符號如圖13-1所示。
聯想1569數控彩色顯示器、飛利浦107S數控彩色顯示器采用這種復合二極管作為線路輸出電路的雙阻尼二極管，其型號為DWV328。仍然有許多彩色顯示器與雙阻尼二極管。如果手邊沒有這樣的二極管，可以使用兩個高頻高反向電壓快恢復二極管來取代它們，但應該注意，這兩個二極管之間的連接應該是正確的。
阻尼二極管選擇
阻尼二極管的工作狀態與線路輸出管基本相同，因此對其電壓電阻、最大正向脈沖電流和開關時間的要求與線路輸出管基本一致。阻尼二極管的選擇應注意以下幾個主要參數。
（1）反向耐壓要高
阻尼二極管經受與行輸出管基本相同的掃描反向抗峰值高電壓。因此，選擇阻尼二極管，其反向耐壓PR高，否則難以正常工作。
(2)最大正向脈沖電流應較大。
阻尼二極管在掃描反向結束的時刻開啟，這是由反向振蕩電壓造成的，因此最大向前脈沖電流與直線輸出管基本相同。
(3)反向恢復時間應較小。
為了使阻尼二極管能較好地抑制振蕩，并在偏轉線圈中形成正向鋸齒電流，電流越小越好。這樣可以減少放電時間，并且可以通過阻尼迅速釋放在反向沖程過程中儲存在偏轉線圈中的能量。
用途
阻尼二極管類似于高頻高壓整流二極管，具有較低的壓降和較高的工作頻率，能夠承受較高的反向擊穿電壓和較高的峰值電流。
阻尼二極管主要用于電視機的阻尼二極管、升壓整流二極管或大電流開關二極管。
常用的阻尼二極管有2AN系列、2CN系列、2DN系列和BS系列。
