穩壓二極管也稱為齊納二極管（zener diode）
1.穩壓二極管特性
對于普通二極管而言，正向?qū)ā⒎聪蚪刂梗聪螂妷哼^高會擊穿損壞。而穩壓二極管是一種特殊工藝制造的面結型半導體二極管，它的正向特性與普通二極管相同，反向特性卻比較特殊，它最大的特點就是可以穩定地工作在反向擊穿狀態而不會損壞，并且在反向擊穿狀態下電流變化很大的范圍內，電壓基本保持恒定。穩壓管在電路中主要起到穩壓和提供基準電壓的作用。
穩壓管伏安特性曲線
注：穩壓管工作在圖中A-B區間，這條線越陡，穩壓管的性能越好。IZ（min）和IZ（max）是穩壓管工作在正常穩壓狀態時的最小和最大工作電流，反向電流小于IZ（min）時，穩壓管處于反向截止?fàn)顟B(tài)，穩壓特性消失；反向電流大于IZ（max）時,穩壓管可能會被燒毀。
2.穩壓二極管主要參數
示例：1SMA5929穩壓管
①VZ— 穩定電壓
VZ是穩壓二極管在反向擊穿區時的工作電壓，是穩壓管重要的參數，這個數值隨工作電流和溫度的不同略有改變。示例中：1SMA5929標稱穩壓值為15V，實際穩壓范圍在14.25V～15.75V之間。
②PZM— 最大耗散功率

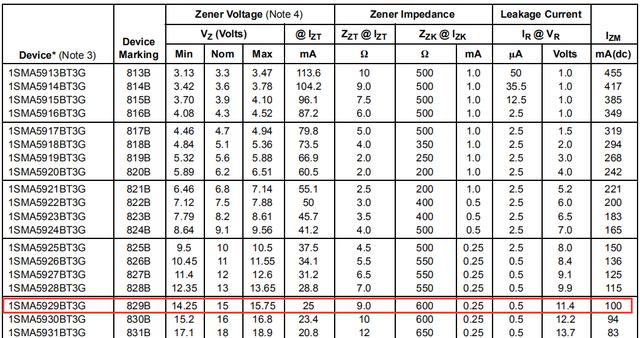

1SMA5932規格書片段

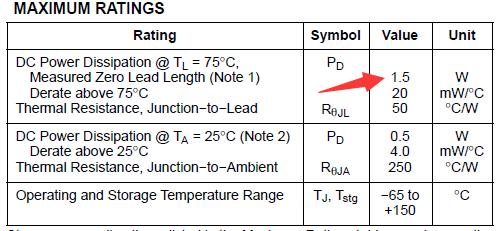

穩壓二極管正常工作時能承受的最大功率，規格書中直接查閱，示例：1SMA5929的最大耗散功率為1.5W。而穩壓管的額定功率損耗為：Pz=Vz*Iz。
③IZT— 穩定工作電流
指穩壓管產生穩定電壓時通過該管的電流值，工作在這個電流值對應的穩壓性能最好（上限不能超出最大穩定工作電流，下限不能低于最小穩定工作電流）。示例：1SMA5929的穩定工作電流為25mA。
④RZ—動態電阻
RZ=△VZ/△IZ，反向擊穿時電壓變化與電流變化的比值，動態電阻越小，穩壓效果越好。
3.穩壓管限流電阻的計算
首先我們要明白，穩壓二極管為什么要加限流電阻，作用有二：
①穩壓二極管工作在反向擊穿區時，內阻很小，如果不加限流電阻，輸入電壓沒有超過標稱穩壓值穩壓管截止則不會有問題，但輸入電壓超出標稱穩壓值后，流經穩壓管的電流急劇增大，穩壓管實際消耗功率急劇增大，很快超出穩壓管最大耗散功率，從而損壞穩壓管。
②限流電阻在保護穩壓管的同時，也會給穩壓管提供一個穩定的工作電流，使穩壓管處于我們需要的這個穩壓的狀態。

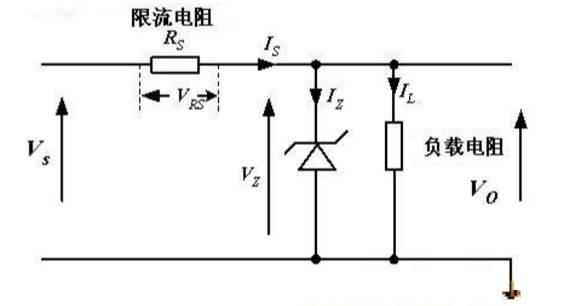

限流電阻計算圖例
穩壓過程分析：輸入電壓VS升高，會導致輸出電壓VO升高，穩壓管與負載并聯，所以穩壓管兩端電壓相應升高，根據穩壓管反向擊穿特性，微弱的電壓變化會導致電流IZ變化很大，IZ增大，IS也會增大，限流電阻RS兩端的壓降會增大，從而抵消了VS的變化，使得VO保持穩定，反之亦然。
限流電阻計算公式
注：穩壓二極管可以串聯使用（兩個15V穩壓管串聯做30V穩壓管使用）。
使用穩壓管進行穩壓，適用于后級負載功率較小且精度要求不高的場合。
4.穩壓二極管電路應用

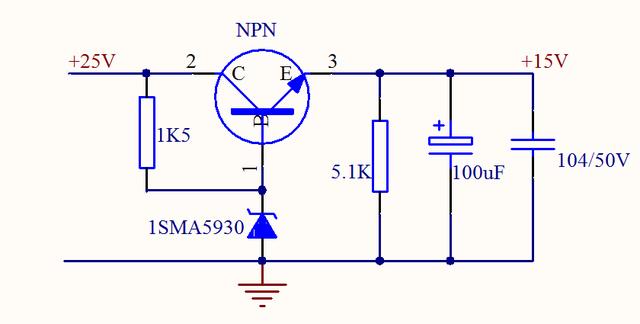

串聯穩壓電路，輸入在25V上下波動，輸出穩定在15V
