開關三極管的使用心得介紹

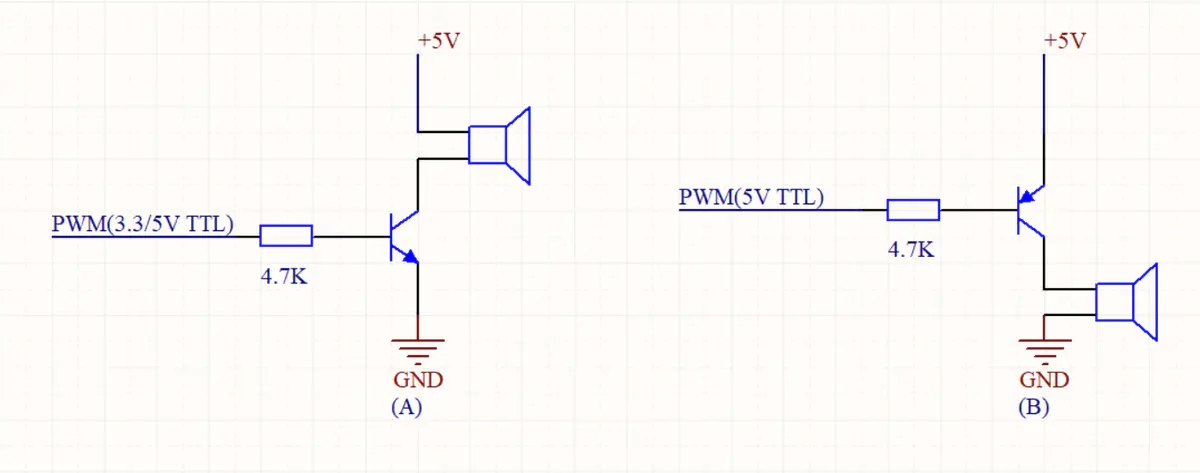

圖1 所驅動器件接在三極管的集電極
圖1(A)所示電路用的是NPN型三極管，蜂鳴器接在三極管的集電極上，驅動信號可以是3.3V或者5V TTL電平，高電平導通。假設導通時高電平電壓是5V，那么基極電流 Ib = (5V-0.7V)÷4.7 KΩ = 0.91 mA，它可以使三極管完全飽和。
(B)所示電路用的是PNP型三極管，同樣把蜂鳴器接在集電極上，與(A)不同的是驅動信號只能是5V的TTL電平。這兩個電路都可以正常工作。

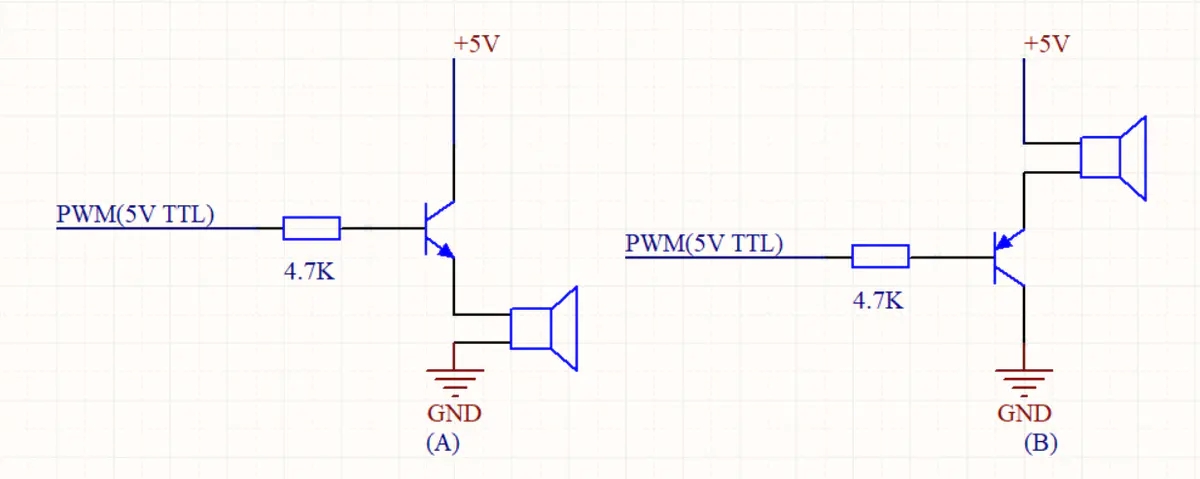

圖2 所驅動器件接在三極管的發射極上
圖2電路與圖1最大的區別在于所驅動器件接在發射極上。同樣看圖2(A)所示電路，三極管導通時高電平電壓是5V，基極電流 Ib = (5V-0.7V-UL)÷4.7 KΩ，其中UL為被驅動器件上的壓降。可以看到，同樣取基極電阻為4.7KΩ，流過基極的電流比圖1(A)所示電路小的多。如果UL比較大，那么相應的Ib就小，很有可能導致三極管無法在飽和狀態下工作。不建議選用圖2這兩個電路。

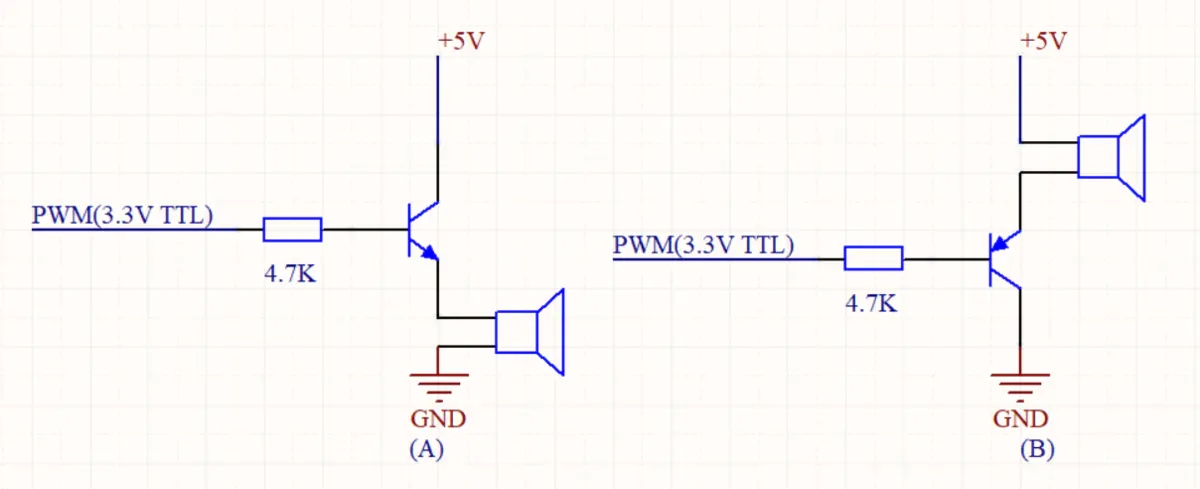

圖3 驅動電壓和導通電壓不一樣
圖3所示兩個電路驅動信號為3.3V TTL電平，假設被驅動器件所需電壓為5V。在3.3V的單片機電路中，若不小心會很容易設計這兩種電路出來，而這兩種電路都是錯誤的。分析圖3(A)所示電路，這是典型的“發射極正偏，集電極反偏”的放大電路，或者叫做射極輸出器。當PWM信號為3.3V時，三極管發射極電壓為3.3V-0.7V=2.6V，無法達到期望的5V。
圖3(B)是一個失敗的電路，因?yàn)楫?dāng)PWM信號為3.3V時，
Ueb=5V-3.3V=1.7V>0.7V，仍然可以使三極管導通，電路無法關斷。
綜上，得到下圖個人認為最優的驅動電路。與圖1相比，在基極和發射極之間多了個電阻，這個電阻的作用是讓三極管有一個已知的默認狀態，讓電路更穩定。

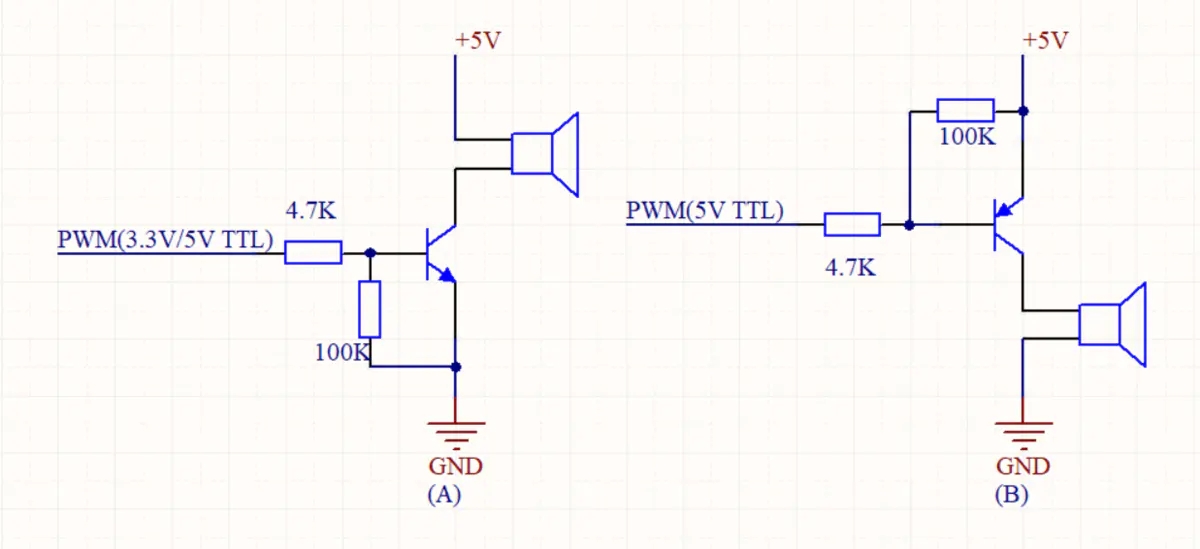

圖4 三極管推薦驅動電路
