判別MOS管的好壞,類型和引腳
MOS管是我們在模仿電路學習中遇到的一個根本而又重要的器件，一起也是電路保護中不可或缺的重要保護器件，尤其在便攜式電子產品中運用的最為廣泛與廣泛，我們關于這個電子元器件的作業原理必定都不生疏。
比方“高電平導通、低電平截止”、“共射擴展電路”、“射極跟從器”等等這些定義也都是我們在學習中常常遇到的。但到了實踐作業中，不是只是知道這些定義就能夠順暢完成任務的，比方“這個MOS管是不是好的?”、“怎么快速判別MOS管極性”這些問題是書本中很少介紹的，但又是每一名電子從業者或愛好者應該掌握的。就從實戰的角度為我們介紹三個必需求掌握的“判別方法”。
一、快速判別MOS管的好壞
我們在電路調試過程中遇到問題時，常常需求判別管子功能是不是好的，這時我們能夠憑借萬能表來進行判別。將萬能表調至電阻檔，對MOS管的三個管腳兩兩進行測量，共測量六次，若其中兩次能夠測到電阻值則闡明MOS管是好的，其他情況是壞的。

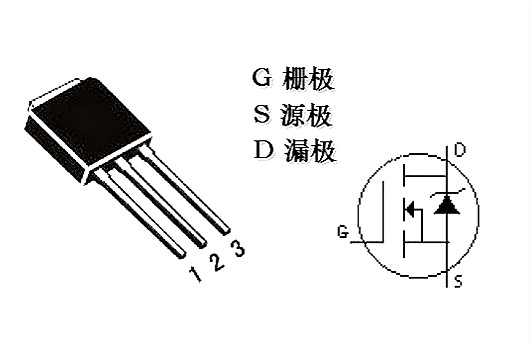

二、快速判別MOS管類型和引腳
將萬用表調至電阻檔;
用萬用表的黑表筆與1號引腳接觸，紅表筆分別接觸2、3號引腳，兩次是否有電阻值;
用萬用表的黑表筆與2號引腳接觸，紅表筆分別接觸1、3號引腳，兩次是否有電阻值;
用萬用表的黑表筆與3號引腳接觸，紅表筆分別接觸1、2號引腳，兩次是否有電阻值;
以上三組測量，如果某一組測量均導通，則黑表筆接觸的為基極，三極管為NPN型;
運用二極管檔就能夠判別出e、c兩級;如果三組測量中，沒有一組測量均導通，改用紅表筆作為公共端，按2~4過程進行測量，測出均導通一組的紅表筆所接觸的引腳為B極，MOS管為PNP型，再運用二極管檔判別出e和c極。
三、首要功率元件溫升的測量
溫升的測量首要包括MOS開關管、變壓器、輸出整流二極管和輸出電容等要害功率元件表面溫升的測量，常用的測量儀器有紅外測溫儀和熱電偶測量儀。
判別MOS管的好壞,類型與引腳

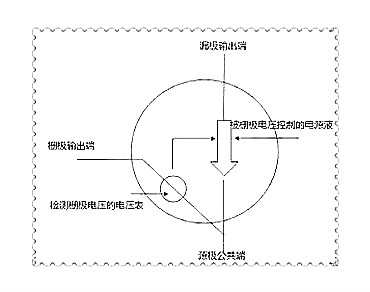

管腳測定方法：
①柵極G的測定：用萬用表R&TImes;100檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω），該兩腳是D、S，第三腳為G。
②漏極D、源極S及類型判定：用萬用表R&TImes;10kΩ檔測D、S問正反向電阻，正向電阻約為0.2&TImes;10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：
a．若讀數由原來較大值變?yōu)?（0×10kΩ），則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。
b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
1、用10K檔，內有15伏電池。可提供導通電壓。
2、因?yàn)闁艠O等效于電容，與任何腳不通，不論N管或P管都很容易找出柵極來，否則是壞管。
3、利用表筆對柵源間正向或反向充電，可使漏源通或斷，且由于柵極上電荷能保持，上述兩步可分先后，不必同步，方便。但要放電時需短路管腳或反充。
4、大都源漏間有反并二極管，應注意，及幫助判斷。
5、大都封莊為字面對自已時，左柵中漏右源。以上前三點必需掌握，后兩點靈活運用，很快就能判管腳，分好壞。如果對新拿到的不明MOS管，可以通過測定來判斷腳極，只有準確判定腳的排列，才能正確使用。
