    三極管非門(反相器)電路與原理
    1.半導體三極管非門
    (1)電路組成及符號

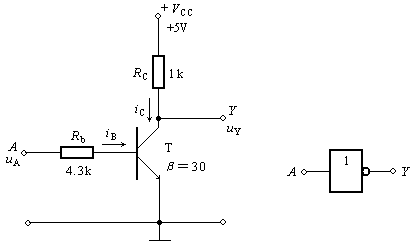

    如圖3.11所示是半導體三極管非門電路及符號。UA是輸入信號,其低電平為0V,高電平為5V,UY是輸出信號,VCC是電源電壓。
    三極管非門電路
    圖3.11 三極管非門電路
    (2)工作原理
    ①UA=UiL=0V時,三極管T顯然是截止的,因此IB=0、IC=0,所以UY=UOH=VCC=5V。
    ②UA=UiH=5V時
    IB= UiH –UBE 5 –0.7 1mA
    Rb 4.3
    IBS≈ MA
    由于IB>IBS,所以T飽和導通,有UY=UOL=UCES≤0.3V。整理分析估算結果可得圖3.11(A)所示電路的輸入、輸出電壓關系表,見表3.7。若用A、Y分別表示UA、UY,用0表示低電平,用1表示高電平,則可得如表3.8所示真值表。由表3.8可知,圖3.11(A)所示電路實現了非邏輯運算,是一個由半導體三極管組成的非門電路。
