電路板中晶體三極管一般指三極管，完整名稱叫半導體三極管，同時也叫雙極型晶體管、晶體三極管，三極管的作用主要是控制電流讓弱信號放大。
晶體三極管（以下簡稱三極管）在電路板中用字母“Q”表示，不同的三極管用“Q+數字”區分。三極管的內部含有兩個PN結，分為PNP及NPN兩種類型，一般配對使用，因為兩者具有互補作用。

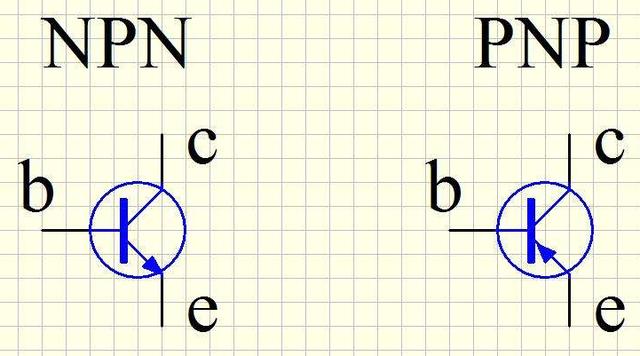

三極管PNP及NPN兩種類型

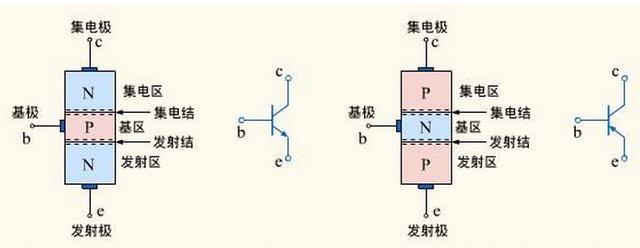

NPN型（左）及PNP型（右）結構及電路符號
?？匆姷碾娐钒迳系娜龢O管呈封裝形式，外面有金屬封裝及塑料封裝兩類。三極管的引腳排列是有規律的，比如在小功率的金屬封裝三極管中，則根據底視圖的位置排列成等腰三角形，并且頂點在最高處。
當三極管被用作放大器時，將三極管中的兩個電極作為等待放大信號的輸入端子，再有兩個電極作為輸出信號的端子。而三極管中只有三個端子，那么就必須有一個段子是即作為輸入端子，又作為輸出端子，我們把這樣的電極稱之為公共電極。

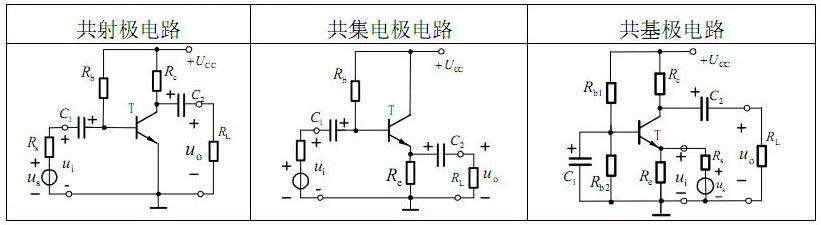

晶體三極管三種放大電路
三極管放大電路有三種，分別為：共基極電路、共射極電路、共集級電路。訊號放大一般都哦采用共射極電路，是由于它放大電流及電壓增益相比其他兩個要大。三極管的放大作用是一個電流控制組件決定，而集極電流IC是可以由基極電流IB控制的，所以通過改變細微的基極電流IB就能夠讓集極電流IC產生很大的變化。

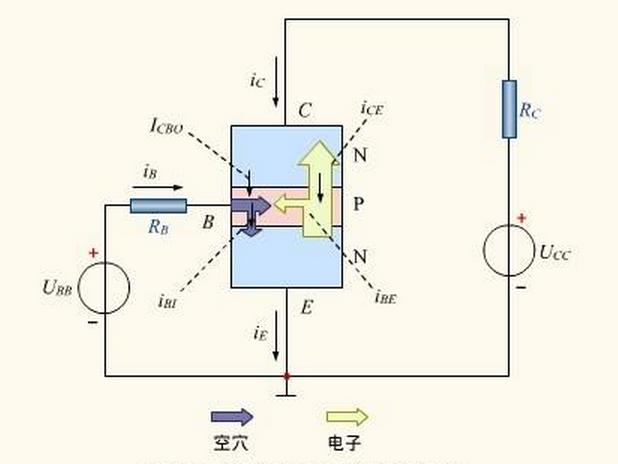

晶體管的電流控制示意圖
所以，我們通過IC跟IB之間的關系，利用它來放大微弱的電信號，這個過程稱之為晶體管的放大作用，簡稱晶體管放大。通俗點就是，晶體管的放大原理是通過把微弱的電信號加在基極上，然后讓基極電流信號發生變化，這樣晶體管通過電流控制作用，能夠讓負載上的原信號獲得增強。
