穩壓管大家肯定都了解，兩種不同穩壓值的穩壓管放一起，有串聯和并聯兩種方式，加上方向的不同，總共會有8種電路組合方式，那這8種組合電路之后的穩壓值是多少呢？
如下是6V穩壓管和8V穩壓管的幾種串聯方式。

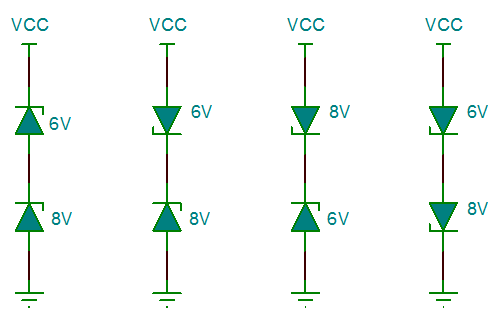

6V和8V穩壓管串聯
圖1，6V和8V穩壓管均擊穿，VCC為兩者穩壓值和，VCC=6+8=14V；
圖2，6V穩壓管正向導通，8V穩壓管反向擊穿穩壓，VCC為8V穩壓值加上6V穩壓管的正向導通壓降0.7V，VCC=8+0.7=8.7V；
圖3，8V穩壓管正向導通，6V穩壓管方向擊穿穩壓，VCC為6V穩壓值加上8V穩壓管的正向導通壓降0.7V，VCC=6+0.7=6.7V；
圖4，6V和8V穩壓管均正向導通，VCC為兩者正向導通壓降和，VCC=0.7+0.7=1.4V；
如下是6V和8V穩壓管的幾種并聯方式。

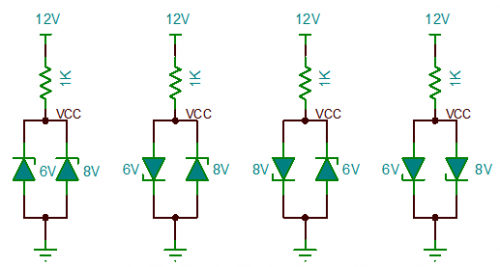

6V和8V穩壓管并聯
圖1，穩壓值低的6V穩壓管先擊穿，8V穩壓管處于開路狀態，所以VCC=6V；
圖2，圖3和圖4，至少有一個穩壓管正向導通，所以VCC都為0.7V；
