可控硅(SCR是可控硅整流器的簡稱?？煽毓栌袉蜗颉㈦p向、可關斷和光控幾種類型。它具有體積小、重量輕、效率高、壽命長、控制方便等優點，被廣泛用于可控整流、調壓、逆變以及無觸點開關等各種自動控制和大功率的電能轉換的場合。
1.什么是單向可控硅
單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向導通受控制極電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。
可控硅導通條件：一是可控硅陽極與陰極間必須加正向電壓，二是控制極也要加正向電壓。以上兩個條件必須同時具備，可控硅才會處于導通狀態。另外，可控硅一旦導通后，即使降低控制極電壓或去掉控制極電壓，可控硅仍然導通。 可控硅關斷條件：降低或去掉加在可控硅陽極至陰極之間的正向電壓，使陽極電流小于最小維持電流以下。
結構：
四層半導體
三個pn結
三個電極：陽極a：從p1引出
陰極k：從n2引出
控制極g：從p2引出
1.什么是單向可控硅???????

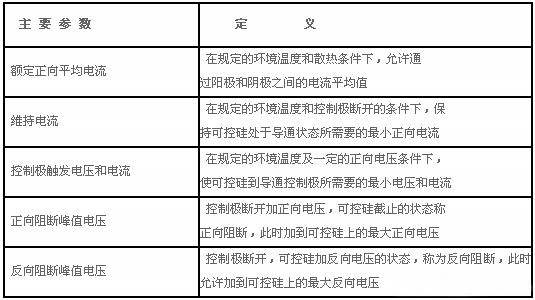

2.單向可控硅參數
3.單向可控硅作用
（1）可控硅的作用一：可控整流作用
可控硅的作用之一就是可控整流，這也是可控硅最基本也最重要的作用。大家所熟知的二極管整流電路只可完成整流的功能，并沒有實現可控，而一旦把二極管換做可控硅，便構成了一個可控整流電路。
在一個最基本的單相半波可控整流電路中，當正弦交流電壓處于正半周時，只有在控制極外加觸發脈沖時，可控硅才被觸發導通，負載上才會有電壓輸出，因此可以通過改變控制極上觸發脈沖到來的時間，來進一步調節負載上輸出電壓的平均值，達到可控整流的作用。
（2）可控硅的作用二：用作無觸點開關
可控硅的作用之二就是用作無觸點開關，經常用于自動化設備中，代替通用繼電器，具有無噪音、壽命長的特點。
（3）可控硅的作用三：開關和調壓作用
在可控硅的作用之三就是起到開關和調壓的作用，經常應用于交流電路中，由于其被觸發時間不同，因此通過它的電流只有其交流周期的一部分，通過它的電壓只有全電壓的一部分，因而起到調節輸出電壓的作用。
