電流源和電壓源的區別
電流源給定的電流，此線路通電流為定值，與你的負載阻值沒有關系。 電流源的內阻相對負載阻抗很大，負載阻抗波動不會改變電流大小。在電流源回路中串聯電阻無意義，因?yàn)樗粫淖冐?fù)載的電流，也不會改變負載上的電壓。在原理圖上這類電阻應簡化掉。負載阻抗只有并聯在電流源上才有意義，與內阻是分流關系。 由于內阻等多方面的原因，理想電流源在真實世界是不存在的，但這樣一個模型對于電路分析是十分有價值的。
實際上，如果一個電流源在電壓變化時，電流的波動不明顯，我們通常就假定它是一個理想電流源。 電壓源就是給定的電壓，隨著你的負載增大，電流增大，理想狀態下電壓不變，實際會在傳送路徑上消耗，你的負載增大，消耗增多。
電壓源的內阻相對負載阻抗很小，負載阻抗波動不會改變電壓高低。在電壓源回路中串聯電阻才有意義，并聯在電壓源的電阻因?yàn)樗荒芨淖冐?fù)載的電流，也不能改變負載上的電壓，這個電阻在原理圖上是多余的，應刪去。負載阻抗只有串聯在電壓源回路中才有意義，與內阻是分壓關系。 電壓源是一個理想元件,因?yàn)樗転橥怆娐诽峁┮欢ǖ哪芰?所以又叫有源元件. 理想電壓源的端電壓與它的電流無關.其電壓總保持為某一常數或?yàn)槟骋唤o定的時間函數. 如直流理想電壓源,其端電壓就是一常數;交流理想電壓源,就是一按正弦規律變化的交流電壓源,其函數可表示為us=U(in)Sinat. 把其他形式的能轉換成電能的裝置叫做電源。
發電機能把機械能轉換成電能，干電池能把化學能轉換成電能.發電機.電池本身并不帶電,它的兩極分別有正負電荷,由正負電荷產生電壓(電流是電荷在電壓的作用下定向移動而形成的),電荷導體里本來就有,要產生電流只需要加上電壓即可,當電池兩極接上導體時為了產生電流而把正負電荷釋放出去,當電荷散盡時,也就荷盡流(壓)消了.干電池等叫做電源。通過變壓器和整流器，把交流電變成直流電的裝置叫做整流電源。能提供信號的電子設備叫做信號源。晶體三極管能把前面送來的信號加以放大，又把放大了的信號傳送到后面的電路中去。晶體三極管對后面的電路來說，也可以看做是信號源。整流電源、信號源有時也叫做電源。
電流源與電壓源的符號：

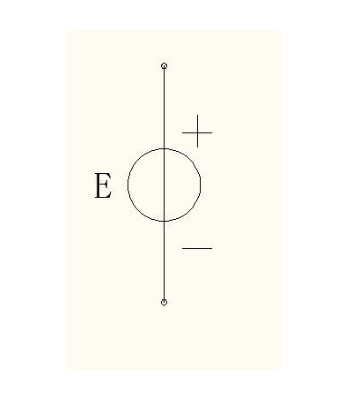

電壓源

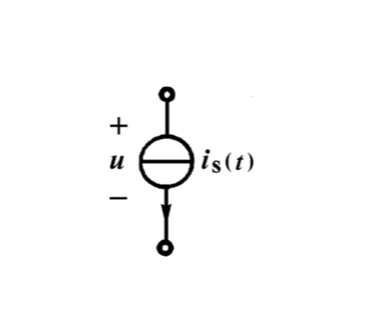

電流源
電流源分類
可調電流源
直流電流源（主要參數有輸出 電流，額定輸出工率，等等），輸出電流可調的稱為可調電流源。
脈沖電流源
脈沖 電流鏡電路采用高速場效應管實現對恒流源電流的復制和倍乘，降低脈沖電流源輸出負載對前級深度負反饋部分的影響，提高電路的穩定性，并利用模擬多路復用器對電流鏡柵極的控制，將脈沖信號傳遞到脈沖電流中，從而輸出脈沖電流。
仿真實驗表明，提出的 脈沖電流源運行穩定可靠，輸出的脈沖電流的幅值、重復頻率和脈沖寬度均可數控調節，電流幅值穩定，脈沖前沿陡峭，可滿足不同的激光器驅動和測試需求。
高精度電流源
提出了一種高精度的電流源電路，通過V/I變換，將由帶隙基準電 壓電路產生的與溫度和電源電壓無關的帶隙基準電壓轉換成與溫度和電壓無關的高精度基準電流，并通過高精度電流鏡結構產生所需的鏡像電流,有效地抑制了由于 溫度、電源電壓、負載阻抗的變化及干擾對電流源的影響。
