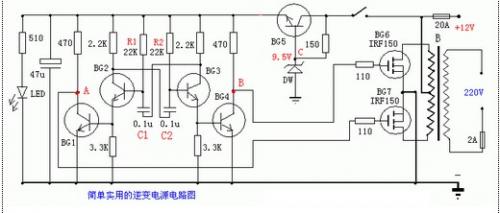

這是一種性能優良的家用逆變電源電路圖，材料易取，輸出功率150W.本電路設計頻率為300Hz左右，目的是縮小逆變變壓器的體積、重量。輸出波形方波。這款逆變電源可以用在停電時家庭照明，電子鎮流器的日光燈，開關電源的家用電器等其他方面。
電容器C1、C2用滌綸電容，三極管BG1-BG5可以用9013：40V 0.1A 0.5W；BG6-BG7可以用場效應管IRF150：100V 40A 150W 0.055歐姆。先不接功率管，測A點、B點對地的電壓，調整R1或R2使A、B兩個點的電壓要相同，這樣才能輸出的方波對稱，靜態電流也最少。安裝時要注意下列事項：BG6、BG7的焊接，必須用接地良好的電烙鐵或切斷電源后再焊接。大電流要用直徑2.5MM以上的粗導線連接，并且連線盡量短，電瓶電壓12V、容量12AH以上。功率管要加適當?shù)纳崞缬?00*100*3MM鋁板散熱。如果你要增加功率，增加同型號的功率管并聯使用，相應地增加變壓器的功率。
逆變器的設計計算方法
晶體管的選擇：考慮到安全因素，要具有一定的安全系素。經驗資料如下：
直流電源電壓：晶體管集射極耐壓BVCEO
6～8V≥20～30V
12～14V≥60～80V
24～28V≥80～100V
計算晶體管集電極電流：ICM（A）=輸出功率P（W）÷輸入電壓V（V）×效率。式中輸入電壓即電源電壓。效率與選擇的電路有關，一般在百分之60～80之間。鐵芯截面積：S（平方厘米）=k×變壓器額定功率的平方根，k的選擇見下表
變壓器鐵芯的選擇：業余制作對變壓器鐵心要求并不嚴格。不過硅鋼片最好選用薄而質地脆的，或者采用鐵氧體磁心。漆包線用高強度的，繞線需用繞線機緊密平繞。安插硅鋼片時要嚴格平整。初級繞組兩端電壓與鐵心截面積和工作頻率等參數的關系可以用公式表示如下：V=4.44×10-8SKFBN
式中S ——鐵心截面積（平方厘米）；
K ——硅鋼片間隙系數（0.9～0.95）；
F ——逆變器工作頻率（赫茲）；
B ——飽和磁通密度（T）；
N ——線圈的匝數（圈）；
V ——初級繞組的電壓（伏特）。
K的數值與硅鋼片的厚度及片與片之間的間隙有關，鐵心層迭越緊，K值越高，一般K取0.9即可。逆變器的工作頻率，主要由所選擇的鐵心決定。采用硅鋼片鐵心，逆變器工作頻率低于2KHZ.采用不同的鐵氧體磁心，工作頻率在2KHZ～40KHZ之間。如果工作頻率超出了磁心的固有頻率，則高頻損耗十分嚴重。飽和磁通密度B，對不同規格的硅鋼片，其值不同，一般在0.5～1.4T之間。硅鋼片薄而質地脆，則磁性好，B可取大些；硅鋼片厚而質地軟，則磁性差，B可取小些。鐵氧體磁心的B取0.2～0.5T左右。
初級繞組雙線并繞，繞制變壓器時，人們習慣于使用每伏匝數，這可用下式表達：每伏匝數N =2500/SKFB，式中K為硅鋼片間隙系數（0.9～0.95）；線徑D（mm）=0.715×I的平方根。
