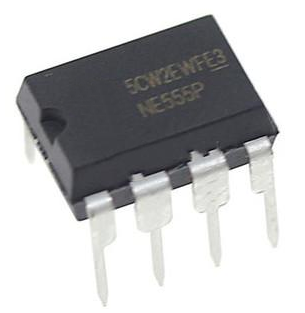

Ne555定時器是一種集成電路芯片，常被用于定時器、脈沖產生器和振蕩電路。555可被作為電路中的延時器件、觸發器或起振元件。
1.ne555定時器工作原理
NE555的工作溫度范圍為0-70°C，軍用級的SE555的工作溫度范圍為−55到+125 °C。555的封裝分為高可靠性的金屬封裝（用T表示）和低成本的環氧樹脂封裝（用V表示），所以555的完整標號為NE555V、NE555T、SE555V和SE555T。一般認為555芯片名字的來源是其中的三枚5KΩ電阻，但Hans Camenzind否認這一說法并聲稱他是隨意取的這三個數字。
555定時器可工作在三種工作模式下：
1、單穩態模式：在此模式下，555功能為單次觸發。應用范圍包括定時器，脈沖丟失檢測，反彈跳開關，輕觸開關，分頻器，電容測量，脈沖寬度調制（PWM）等。
2、無穩態模式：在此模式下，555以振蕩器的方式工作。這一工作模式下的555芯片常被用于頻閃燈、脈沖發生器、邏輯電路時鐘、音調發生器、脈沖位置調制（PPM）等電路中。如果使用熱敏電阻作為定時電阻，555可構成溫度傳感器，其輸出信號的頻率由溫度決定。
3、雙穩態模式（或稱施密特觸發器模式）：在DIS引腳空置且不外接電容的情況下，555的工作方式類似于一個RS觸發器，可用于構成鎖存開關。

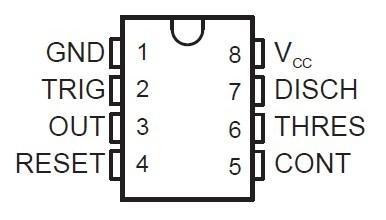

2.ne555定時器引腳圖及功能
1腳：GND（地），接地，作為低電平（0V）
2腳：TRIG（觸發），當此引腳電壓降至1/3VCC（或由控制端決定的閾值電壓）時輸出端給出高電平。
3腳：OUT（輸出），輸出高電平（+VCC）或低電平。
4腳：RST（復位），當此引腳接高電平時定時器工作，當此引腳接地時芯片復位，輸出低電平。
5腳：CTRL（控制），控制芯片的閾值電壓。（當此管腳接空時默認兩閾值電壓為1/3VCC與2/3VCC）.
6腳：THR（閾值），當此引腳電壓升至2/3VCC（或由控制端決定的閾值電壓）時輸出端給出低電平。
7腳：DIS（放電），內接OC門，用于給電容放電。
8腳：V+,VCC（供電），提供高電平并給芯片供電。
3.ne555定時器電路圖
下圖為由555定時器和外接定時元件R、C構成的單穩態觸發器。D為鉗位二極管，穩態時555電路輸入端處于電源電平，內部放電開關管T導通，輸出端Vo輸出低電平，當有一個外部負脈沖觸發信號加到Vi端。并使2端電位瞬時低于1/3V.，低電平比較器動作，單穩態電路即開始一個穩態過程，電容C開始充電，Vc按指數規律增長。當Vc充電到2/ ..時，高電平比較器動作，比較器A1翻轉，輸出Vo從高電平返回低電平，放電開關管T重新導通，電容C上的電荷很快經放電開關管放電，暫態結束，恢復穩定，為下個觸發脈沖的來到作好準備。
