本例介紹一種用TWH630/631遙控模塊制作無線電遙控“叮咚”門鈴，客人來訪時，按動門框上的門鈴按鍵，門鈴就會發出清脆悅耳的鳥鳴聲，告知門外有客人來訪。若主人回家，只要按動放在口袋里的遙控開關，門鈴則發出“叮咚”響聲。它特別適合家中有上小學的兒童使用，兒童上學時可以不必帶鑰匙，只要佩帶一個小小的遙控器，回到家門口時只要按一下遙控器，家長就知道孩子回家了。
工作原理：

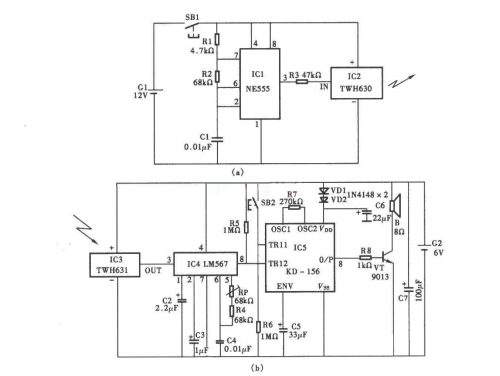

該遙控門鈴分遙控發射機與接收機兩大部分，其電路原理圖分別見圖a與圖b。
發射機主要器件是一塊TWH630微型無線電發射頭，當按下發射按鍵SBl時，它通過內藏天線向空中輻射高頻信號。本發射機調制振蕩器采用一塊普通555時基集成電路，將其接成自激多諧振蕩器，輸出方波頻率f=1.44/(R,+ 2R2)C1，按圖a 、b所示數據計算約為1kHz,方波信號由電阻器R3加到TWH630的輸人端IN對輻射的高頻信號進行調制。
接收機由TWH631無線電接收頭、LM567音頻譯碼器及“叮咚一鳥鳴”KI- 156專用集成電路等器件組成，TWH631接收到來自發射模塊的信號后首先進行放大，然后由輸出端our送至LM567進行解碼，譯碼器的中心頻率主要由RRP+R4與C4決定，Opf =1 .1/( RRP+R4)C4，調整電位器RP,可使中心頻率等于發射機的調制頻率1kHz，此時集成塊的8腳輸出低電平，加到IC5的低觸發端TG2，使其受到觸發發出“叮咚”信號并經晶體管VT放大驅動揚聲器BL發聲。IC5是一塊“叮咚—鳥鳴.”音樂集成電路，它有兩個觸發端，一個為高電平觸發端TG1，它受高電平觸發，OUT端輸出的是鳥鳴信號，該觸發端對低電平無效;另一個為低電平觸發端TG2，當受低電平觸發時，OUT端輸出的是“叮咚”信號，它對高電平無效。SB2為裝在門框上的按鍵，客人來訪時按動的是SB2,此時高電平觸發端TG2受到觸發，故揚聲器BL發出的是“鳥鳴”響聲。
元器件選擇
ICl可采用NE555、SI555或p,A555等時基集成電路;IC2、IC3宜選用TWH630/631型無線電發射與接收模塊;IC4為L(zhǎng)M567音頻譯碼器;IC5為KD-156“叮咚—鳥鳴”專用音樂集成電路，該集成塊采用黑膏軟封裝，電阻器R6一R8,電容器C5及晶體管VT均可插焊在該芯片的小印制電路板上。VD1、VD2為普通1N4148型硅開關二極管，其作用是利用其正向二極管降壓使KD-156能工作在正常電壓之下。
VT可用9013型硅NPN晶體管，要求電流放大系數β>l00。
RP最好采用WSW有機實心微調電位器，其他阻容元件無特殊要求，只要求體積應小些。
G1最好采用電子打火機專用的12V電池，G2由4節5號干電池串聯，電壓為6V。
