電源開關電路，經常用在各“功能模塊”電路的電源通斷控制，是常用電路之一。
本文要講解的電源開關電路，是用MOS管實現的，且?guī)?軟開啟功能，非常經典。
既然帶“軟”開啟功能，不妨把這個電路理解為一個“軟”妹紙，讓咱們深入去了解她吧！
一 、電路說明

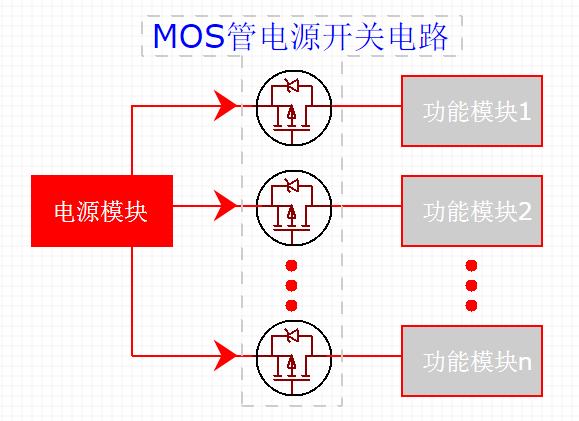

電源開關電路，尤其是MOS管電源開關電路，經常用在各“功能模塊”電路的電源通斷控制，如下框圖所示。
▲框圖中“1個MOS管符號”代表“1個完整的MOS管電源開關電路”

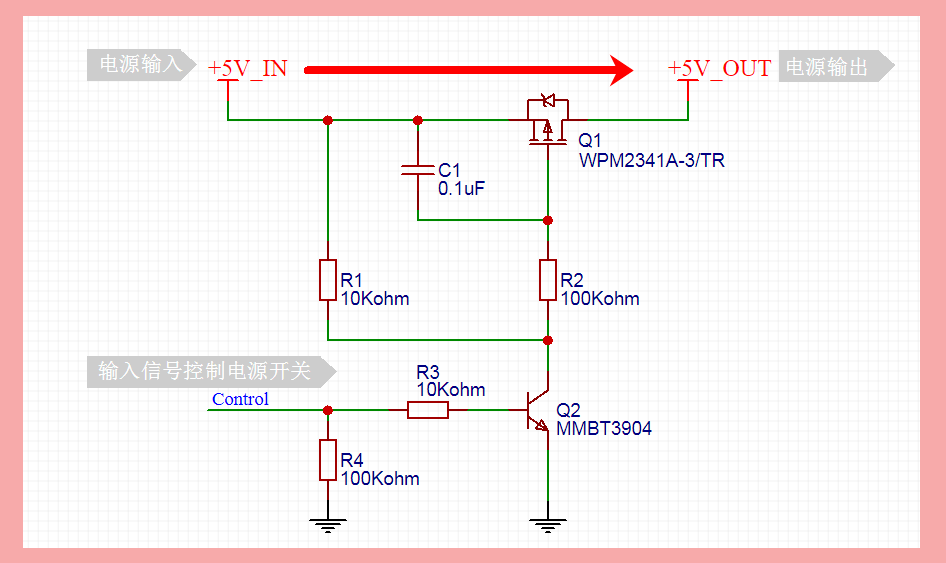

在設計時，只要增加一個電容（C1），一個電阻（R2），就可以實現軟開啟（soft start）功能。
▲電容C1、電阻R2實現軟開啟（soft start）功能
軟開啟，是指電源緩慢開啟，以限制電源啟動時的浪涌電流。
在沒有做軟開啟時，電源電壓的上升會比較陡峭。

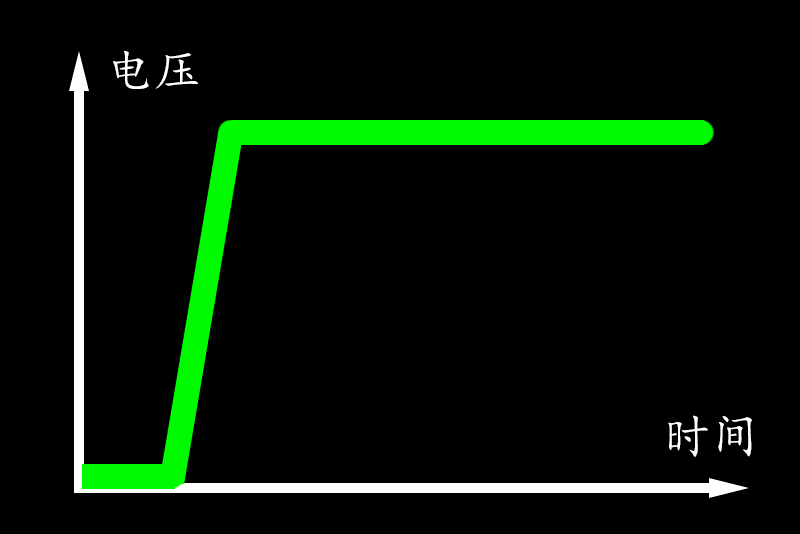

▲沒有做軟開啟時，電源電壓上升沿比較陡峭

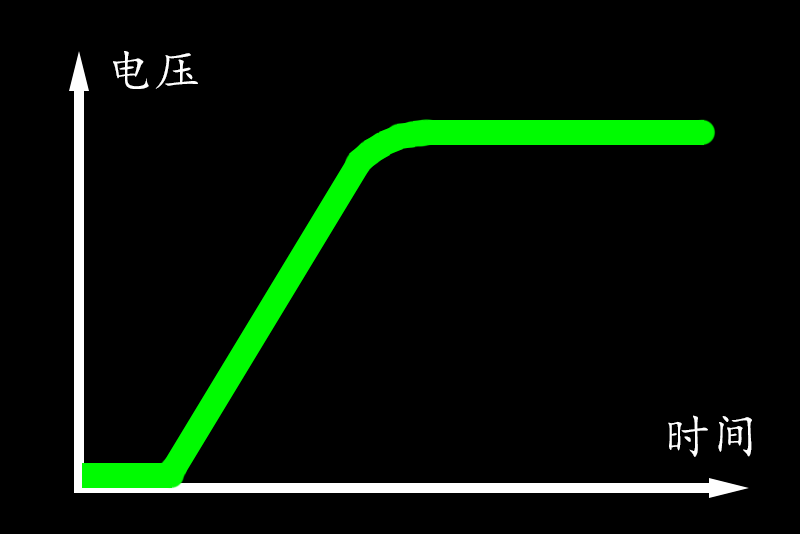

加入軟開啟功能后，電源開關會慢慢打開，電源電壓也就會慢慢上升，上升沿會比較平緩。
▲加入軟開啟功能，電源電壓上升沿比較平緩

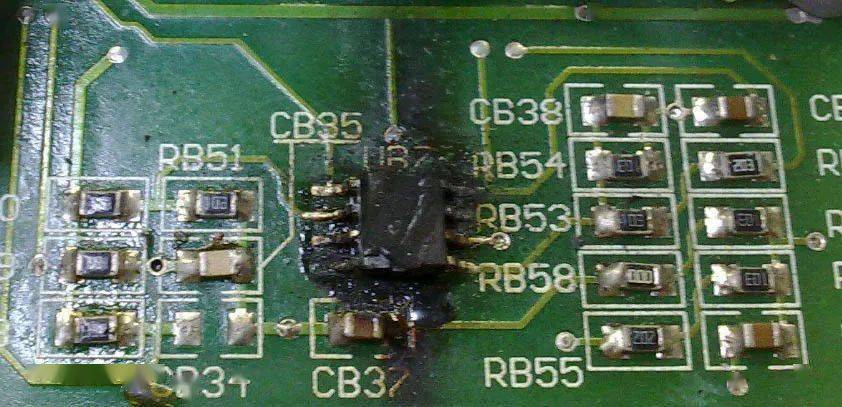

浪涌電流可能會令電源系統突然不堪重負而掉電，導致系統不穩定。嚴重的可能會損壞電路上的元器件。
▲浪涌電流時常導致系統不穩定，并可能損壞電路元器件
電源上電過快過急，負載瞬間加電，會突然索取非常大的電流。比如在電源電壓是5V，負載是個大容量電容的時候，電源瞬間開啟令電壓瞬間上升達到5V，電容充電電流會非常大。如果同樣的時間內電源電壓只上升到2.5V，那么電流就小得多了。下面從數學上分析一下。
電量 = 電容容量 * 電容兩端的電壓，即：
Q = C * U
同時 電量 = 電流 * 時間，即：
Q = I * t
所以電流：
I = (CU) / t
從公式可以看出，當電容容量越大，電壓越高，時間越短，電流就會越大，從而形成浪涌電流。
大電容只是形成浪涌電流的原因之一，其他負載也會引起浪涌電流。
二 、原理分析

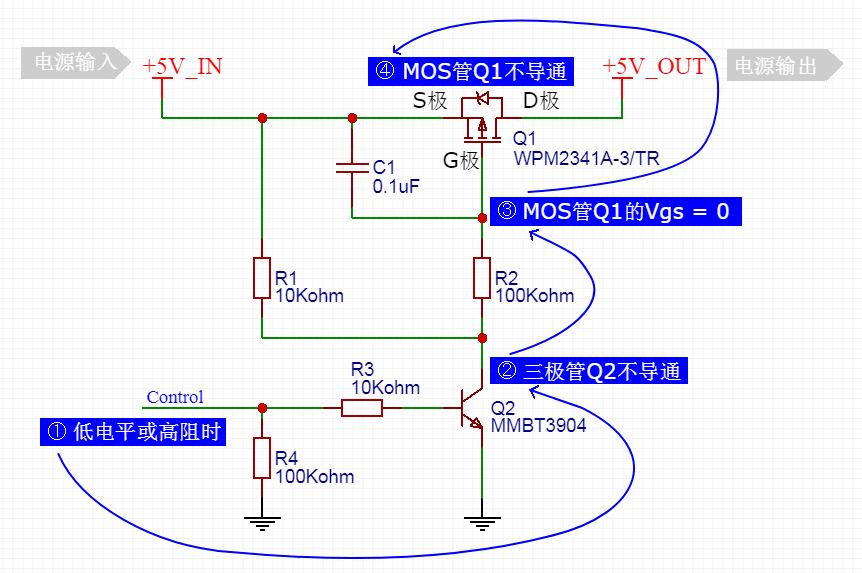

1、控制電源開關的輸入信號 Control 為低電平或高阻時，三極管Q2的基極被拉低到地，為低電平，Q2不導通，進而MOS管Q1的Vgs = 0，MOS管Q1不導通，+5V_OUT 無輸出。電阻R4是為了在 Control 為高阻時，將三極管Q2的基極固定在低電平，不讓其浮空。

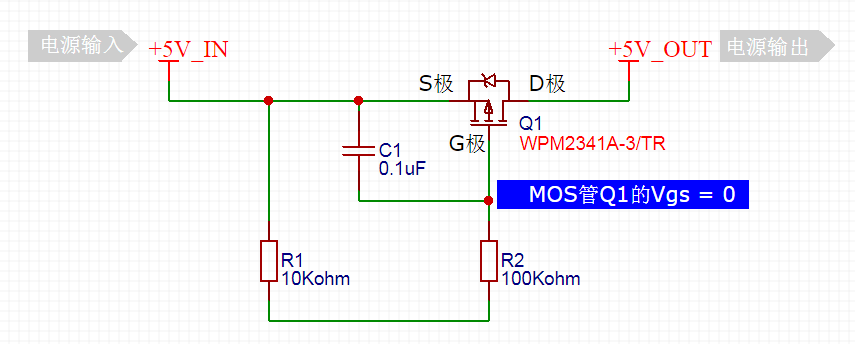

2、當電源 +5V_IN 剛上電時，要求控制電源開關的輸入信號 Control 為低電平或高阻，即關閉三極管Q2，從而關閉MOS管Q1。因 +5V_IN 還不穩定，不能將電源打開向后級電路輸出。此時等效電路圖如下。
此時電源 +5V_IN 剛上電，使MOS管G極與S極等電勢，即Vgs = 0，令Q1關閉。
3、電源 +5V_IN 上電完成后，MOS管G極與S極兩端均為5V，仍然Vgs = 0。

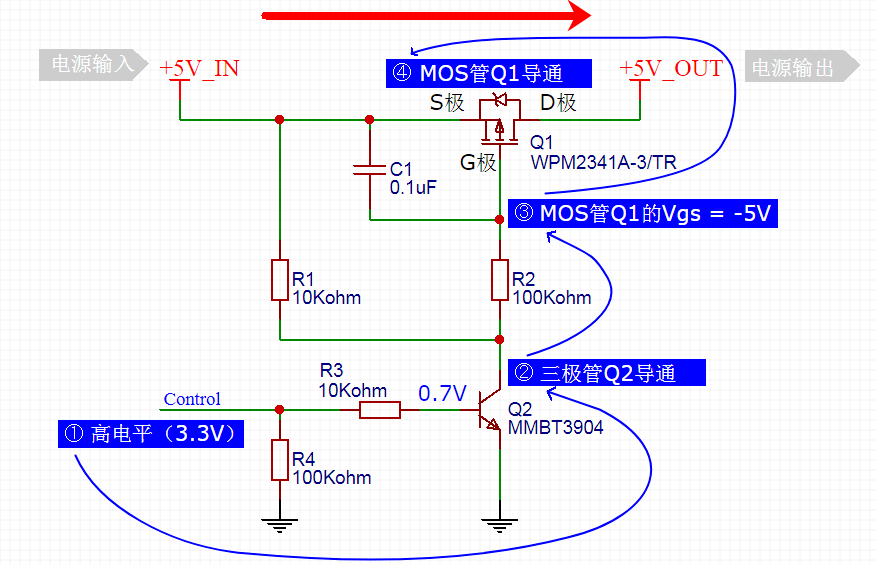

4、此時將 Control 設為高電平（假設高電平為3.3V），則：
①三極管Q2的基極為0.7V，可算出基極電流Ibe為：
(3.3V - 0.7V) / 基極電阻R3 = 0.26mA
②三級管Q2飽和導通，Vce ≈ 0。電容C1通過電阻R2充電，即C1與G極相連端的電壓由5V緩慢下降到0V，導致Vgs電壓逐漸增大。
③MOS管Q1的Vgs緩慢增大，令其緩慢打開直至完全打開。最終Vgs = -5V。
④利用電容C1的充電時間實現了MOS管Q1的緩慢打開（導通），實現了軟開啟的功能。

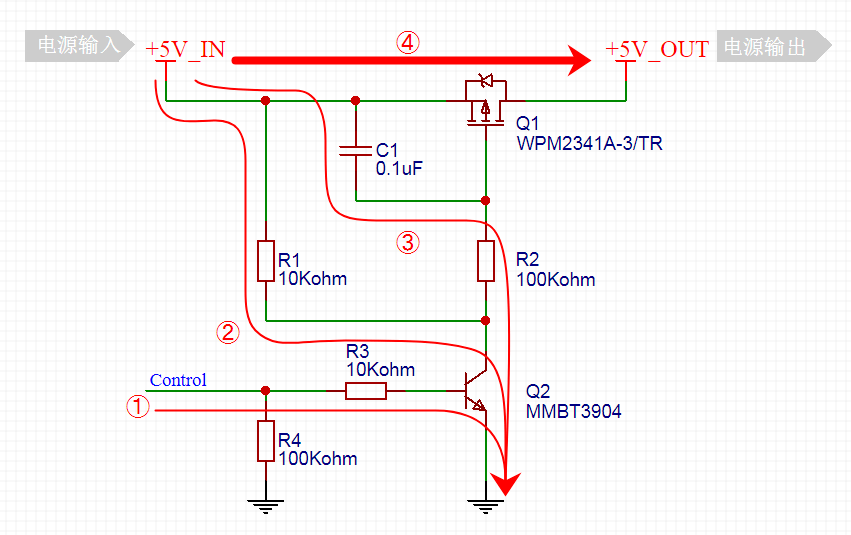

MOS管打開時的電流流向如下圖所示：
5、電源打開后，+5V_OUT 輸出為5V電壓。此時將 Control 設為低電平，三極管Q2關閉，電容C1與G極相連端通過電阻R2放電，電壓逐漸上升到5V，起到軟關閉的效果。軟關閉一般不是我們想要的，過慢地關閉電源，可能出現系統不穩定等異常。過程如下圖。
過慢地開啟和關閉電源都可能導致電路系統異常， 這個MOS管電源開關電路及其參數已經過大批量使用驗證，一般情況下可以直接照搬使用。
三 、電路參數設定說明
調整C1、R2的值，可以修改軟啟動的時間。值增大，則時間變長。反之亦然。
如果不想使用軟開啟功能，直接不上件電容C1即可。
使用原理圖中所標型號的MOS管（WPM2341A-3/TR）， 通過的電流最好不要超過 1.75A，留至少30%的余量，并且要注意散熱。

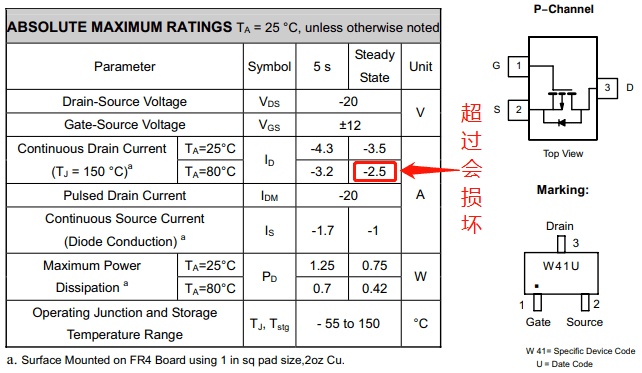

因為下圖中該MOS管的數據手冊說它超過2.5A會損壞。
