一、認識二極管
二極管（Diode）是常用的半導體組件之一。二極管有正、負兩個引腳。正端成為陽極A，負端成為陰極K，故有二極管之稱。是一種具有單方向?qū)щ娞匦缘臒o源半導體器件。
事實上，一個PN結就形成了一個二極管。制造者先生成N型硅晶體，然后把它突變成P型晶體，用玻璃或者塑料將結合的晶體封裝。用這些結合在一起的硅片制造單向門的原理是當外電壓加到器件上時，使N型硅和P型硅總的電荷載流子相互作用，電流只能單向流動。
1.1 正向偏置

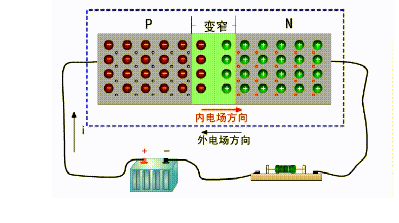

當一個二極管如下圖連接到一個電池，N型側的電子和P型側的空穴都被由電池提供的電場推向中間（PN結）。電子與空穴結合，電流通過二極管。這時我們說二極管正向偏置。
2.2 反向偏置

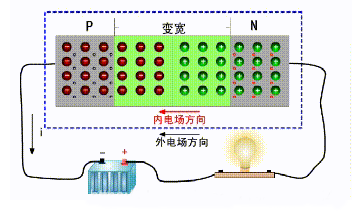

當一個二極管如下圖連接到一個電池，P型側的空穴被向左推，N型側的電子被向右推。這導致在PN結附近出現了一個沒有載流子的空區域，稱為耗盡區。
二、伏安特性

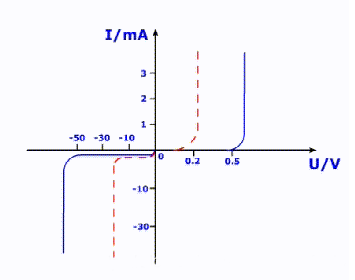

二極管最重要的特性就是單向?qū)щ娦浴Ｎ覀冇梅蔡匦詠砻枋鼍蜁?huì)一目了然了。如下圖
2.1 正向特性
坐標軸右上描述了正向特性。當U較小時，I依然等于0，這段電壓叫做死區電壓，這時二極管上雖然有電壓，但是這個電壓不足以使PN結導通，二極管上依舊沒有電流（紅色虛線代表鍺二極管，藍色實線代表硅二極管，死區電壓：鍺二極管0.2V0.4V,硅二極管0.5V0.7V）。當U超過死區電壓，電流就會急劇增大，這時我們稱它為線性區域。
2.2 反向特性
坐標軸左下描述了反向特性。二極管加反向電壓時，反向電流很小，而且當反向電壓超過零點幾伏后，反向電流不再隨反向電壓的增大而增大，即達到了飽和，這個電流稱為反向飽和電流。
2.3 反向擊穿特性
當二極管反向電壓增加到某一個數值時，反向電流急劇增長。 若反向電流增長到一定數值，二極管將會發熱擊穿，熱擊穿的二極管將是不可逆的損壞。只要控制反向電流的數值，則當反向電壓降低時，二極管的性能可能恢復正常?；诖?，我們可以看到，在反向擊穿區，電壓基本是穩定的，而電流變化卻很大，即具有穩壓特性，只要有效防止二極管發生熱擊穿，就成為具有穩壓特性的器件，穩壓管就是根據這個特性制造出來的。

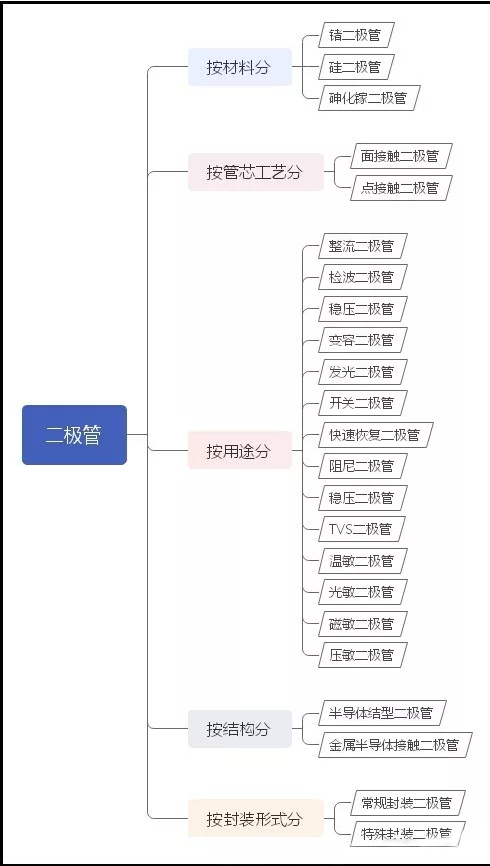

三、二極管分類
1整流二極管
整流二極管是利用二極管單向?qū)щ姷奶匦?，將交流電源整流成脈動直流的二極管。整流二極管正向工作電流較大，由于其結電容較大，因此工作頻率一般小于3kHz。
2檢波二極管
檢波二極管是用于把疊加在高頻載波中的低頻信號分離出來的器件，具有較高的檢波效率和良好的頻率特性。要求正向壓降小、檢波效率高、結電容小、頻率特性好。
3開關二極管
開關二極管導通相當于開關閉合，截止時相當于開關斷開。其特點是反向恢復時間短，能滿足高頻或者超高頻應用需要。
4穩壓二極管
穩壓二極管又名齊納二極管（Zener Diode），是利用硅二極管反向擊穿特性來穩定直流電壓的，即在反向擊穿時，通過它的電流盡管在很大范圍內改變，但其兩端的電壓幾乎不變。
5快速恢復二極管
快速恢復二極管（Fast Recovery Diode,FRD）是一種開關特性好、反向恢復時間短的二極管。主要應用于開關電源、PWM脈寬調制器、變頻器等電路中，作為高頻整流、續流二極管或阻尼二極管使用。
6瞬態電壓抑制二極管
瞬態電壓抑制二極管又被稱為瞬態電壓抑制器（TransientVoltage Suppressor，TVS）。它是在穩壓二極管工藝上發展起來的器件，主要應用于快速過壓保護電路中。其響應速度極快、鉗位電壓穩定、體積小、價格低。
7發光二極管
發光二極管（Light Emitting Diode，LED）顧名思義，是一種能發光的二極管。發光二極管將電能轉化成光能，有不同的顏色。
8恒流二極管
恒流二極管（Current Regurative Diode）又被稱為限流二極管（Current Limiting Diode）。它能在很寬的電壓范圍內輸出恒定的電流，并具有很高的動態阻抗。
9變?nèi)荻O管
變?nèi)荻O管（Variable Capacitance Diode,VCD）是利用方向偏壓改變PN結電容量的特殊半導體。變?nèi)荻O管相當于一個容量可變的電容器。其兩個電極之間的PN結電容大小隨加到變?nèi)荻O管兩端反向電壓大小的改變而改變。反向電壓越高，結電容越小。
10光敏二極管
光敏二極管，又叫光電二極管（英語：photodiode ）是一種能夠?qū)⒐飧鶕?jù)使用方式，轉換成電流或者電壓信號的光探測器。管芯常使用一個具有光敏特征的PN結，對光的變化非常敏感，具有單向?qū)щ娦?，而且光?qiáng)不同的時候會改變電學特性，因此，可以利用光照強弱來改變電路中的電流。
11磁敏二極管
磁敏二極管是采用電子與空穴雙重注人效應及復合效應原理工作的，具有很高的靈敏度。由于磁敏二極管在正、負磁場作用下，其輸出信號增量的方向不同，因此利用這一點可以判別磁場方向。磁敏二極管是其特點是體積小， 靈敏度高。磁敏二極管，較長的管腳為正極區， 較短的管腳為負極區。
12肖特基二極管
肖特基二極管是肖特基勢壘二極管（Schottky Diode）。其反向恢復時間短（可以小到幾納秒），正向?qū)妷簝H為0.4V左右，而整流電流卻可以達到幾千安培。
13雙向觸發二極管
雙向觸發二極管也稱二端交流器件（DIAC）。其是一種硅雙向電壓觸發開關器件，當雙向觸發二極管兩端施加的電壓超過其擊穿電壓時，兩端即導通，導通將持續到電流中斷或降到器件的最小保持電流后才會再次關斷。
四、二極管選型需要關注的參數
1額定正向工作電流IF
額定正向工作電流是指二極管長期連續工作時允許通過的最大正向電流值。
2正向浪涌峰值電流IFSM
允許流過的最大正向電流。最大浪涌電流不是二極管正常工作時的電流，而是瞬間電流，這個值通常為額定正向工作電流的20倍左右。
3反向擊穿電壓VBR
加載二極管兩端的反向電壓高到一定值時，會擊穿管子，失去單向?qū)щ娔芰Α７聪驌舸╇妷菏潜ＷC二極管不被擊穿而給出的峰值電壓（也稱耐壓值）。
4結電容Cj
此電容由兩部分組成：勢壘電容CB和擴散電容CD。
5最大穩態功耗PM
這個參數對穩壓二極管尤為重要。是指穩壓二極管擊穿后穩壓二極管本身所允許消耗功率的最大值。實際使用如果超過這個值，穩壓二極管將會損壞。
