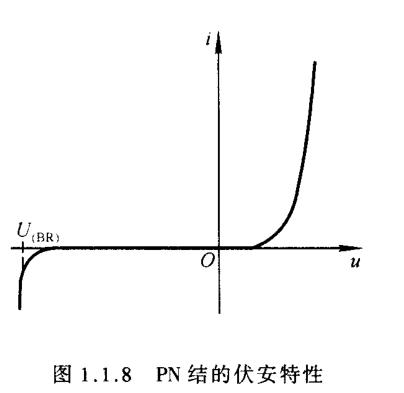

1.PN結的伏安特性
U（BR）反向擊穿電壓

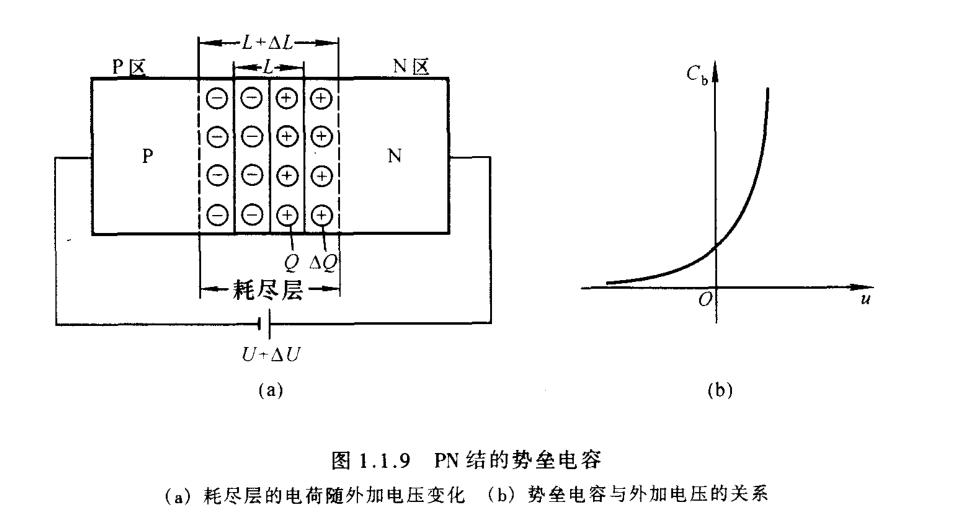

2.PN結的電容效應
耗盡層寬窄變化所等效的電容稱為勢壘電容Cb。
擴散區內，電荷的積累和釋放過程與電容器充放電過程相同，這種電容效應成為擴散電容Cd。
它與流過PN結的正向電流i，溫度的電壓當量UT以及非平衡少子的壽命t有關。i越大、t越大、UT越小，Cd就越大。
結電容Cj = Cb+Cd，結電容通常為（1pF-幾百pF），對低頻信號大容抗，只有在信號頻率高時才考慮結電容作用。
即高頻情況下，二極管可以等效為一個理想二極管與一個電容的并聯，這個并聯的電容會對電路產生影響。

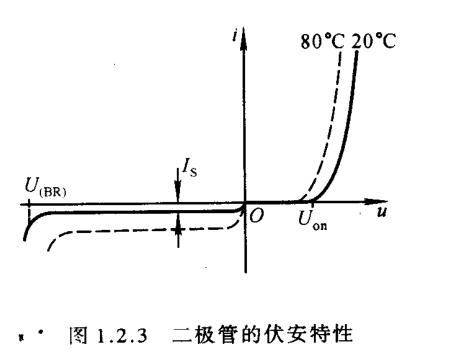

3.二極管的伏安特性
Uon開啟電壓、Is反向電流
二極管的主要參數
①最大整流電流IF 允許通過的最大正向平均電流
②最高反向工作電壓UR 通常UR為擊穿電壓U（BR）的一半
③反向電流IR 未擊穿時的反向電流。IR越小，二極管的單向?qū)щ娦栽胶茫瑢?duì)溫度非常敏感。
④最高工作頻率fM 工作的上限截止頻率，超過此值時，由于結電容二極管將不能很好體現單向?qū)щ娦浴?/div>
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹

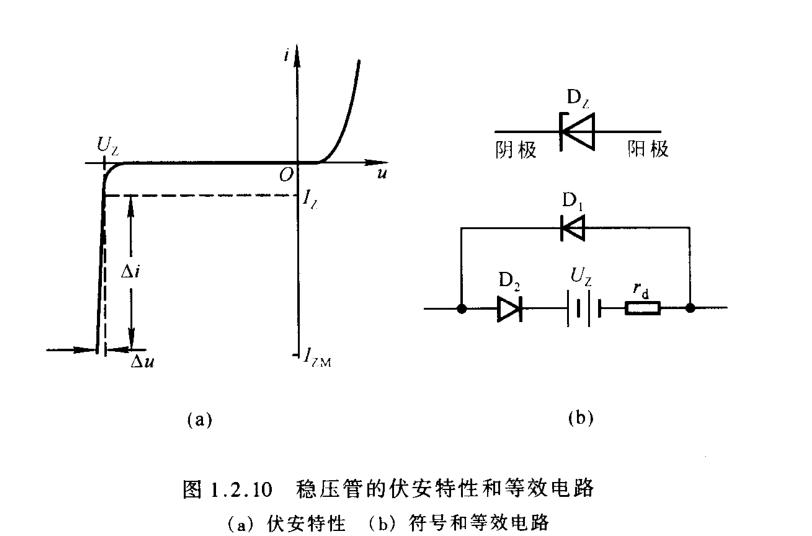

4.穩壓二極管
