非線性光耦的電流傳輸特性曲線是非線性的，這類光耦適合于開關信號的傳輸，不適合于傳輸模擬量。
常用的4N系列光耦屬于非線性光耦。
線性光耦的電流傳輸特性曲線接近直線，并且小信號時性能較好，能以線性特性進行隔離控制。
常用的線性光耦是PC817A—C系列。

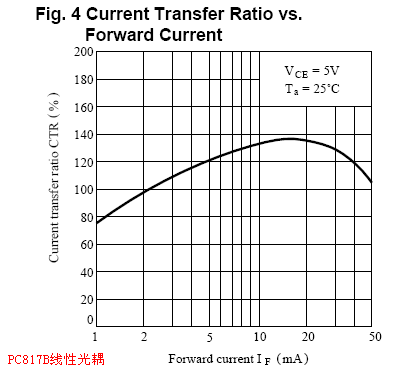

pc817b的電流傳輸特性曲線如下圖

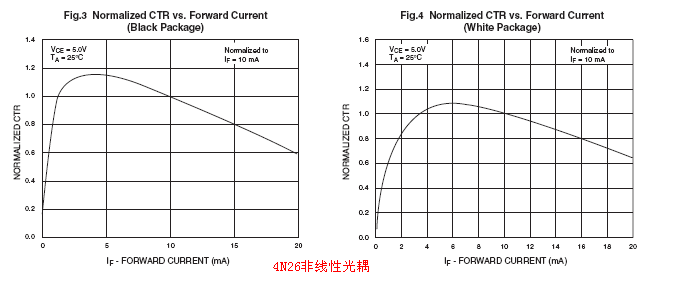

4n26非線性光耦的電流傳輸特性曲線如下圖：
線性光耦不過是近似直線的部分比較長，非線性光耦則很短。
圖中，PC817近似線性的部分，從電流1mA到10mA，為10倍電流范圍。其它兩圖，近似線性的范圍就很小，充其量不過2倍。
光耦共地也能用光耦，就是失去隔離效果，當開關用 或者三極管
