繼電器是一種電控制器件，基于電磁感應原理制成;它是在主動控制體系中當某些參數達到預定值時而動作使電路產生改變的電器。隨著需求的增加，繼電器的分類很多，可按不同的原則對其分類。下面一起來看看：

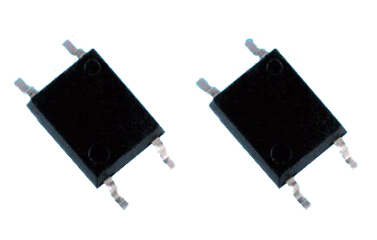

光繼電器
1.分類方式
1.1按工作原理或結構特征分類
(1)電磁繼電器：利用輸入電路內電路在電磁鐵鐵芯與銜鐵間產生的吸力作用而工作的一種電氣繼電器。
(2)固體繼電器：指電子元件履行其功能而無機械運動構件的，輸入和輸出隔離的一種繼電器。
(3)溫度繼電器：當外界溫度達到給定值時而動作的繼電器。
(4)舌簧繼電器：利用密封在管內，具有觸電簧片和銜鐵磁路雙重作用的舌簧動作來開，閉或轉換線路的繼電器。
(5)時間繼電器：當加上或除去輸入信號時，輸出部分需延時或限時到規定時間才閉合或斷開其被控線路繼電器。
(6)高頻繼電器：用于切換高頻，射頻線路而具有最小損耗的繼電器。
(7)極化繼電器：有極化磁場與控制電流通過控制線圈所產生的磁場綜合作用而動作的繼電器。繼電器的動作方向取決于控制線圈中流過的的電流方向。
(8)其他類型的繼電器：如光繼電器，聲繼電器，熱繼電器，儀表式繼電器，霍爾效應繼電器，差動繼電器等。
1.2按外形尺寸分類
(1)微型繼電器：最長邊尺寸不大于10毫米的繼電器。
(2)超小型微型繼電器：最長邊尺寸大于10毫米，但不大于25毫米的繼電器。
(3)小型微型繼電器：最長邊尺寸大于25毫米，但不大于50毫米的繼電器。
注：對于密封或封閉式繼電器，外形尺寸為繼電器本體三個相互垂直方向的最大尺寸，不包括安裝件，引出端，壓筋，壓邊，翻邊和密封焊點的尺寸。

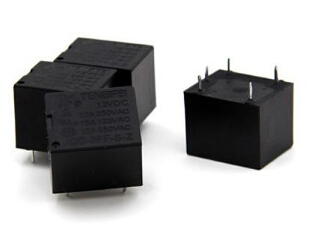

微型繼電器
1.3按負載分類
(1)微功率繼電器：當觸點開路電壓為直流28V時，(阻性)為0.1A、0.2A的繼電器。
(2)弱功率繼電器：當觸點開路電壓為直流28V時，(阻性)為0.A、1A的繼電器。
(3)中功率繼電器：當觸點開路電壓為直流28V時，(阻性)為2A、5A的繼電器。
(4)大功率繼電器：當觸點開路電壓為直流28V時，(阻性)為10A、15A、20A、25A、40A……的繼電器。
1.4按防護特征分類
(1)密封繼電器：采用焊接或其他方法，將觸點和線圈等密封在罩子內，與圍介質相隔離，其泄漏率較低的繼電器。
(2)封閉式繼電器：用罩殼將觸點和線圈等密封(非密封)加以防護的繼電器。
(3)敞開式繼電器：不用防護罩來保護觸電和線圈等的繼電器。
1.5按有無觸點分類
(1)無觸點繼電器：被控回路的通斷完全靠電或磁的關系來實現，而無機械觸點的繼電器，如固體繼電器、磁繼電器等。
(2)有觸點繼電器：被控回路的通斷靠機械觸點的動作來實現的繼電器，如電磁繼電器、感應繼電器等。
以上繼電器在電子制作中最常用的是電磁繼電器和干簧繼電器兩種。
密封繼電器
2.選用
2.1按輸入信號不同確定繼電器種類
按輸入信號是電、溫度、時間、光信號確定選用電磁、溫度、時間、光電繼電器，這是沒有問題的。這里特別說明電壓、電流繼電器的選用。若整機供給繼電器線圈是恒定的電流應選用電流繼電器，是恒定電壓值則選用電壓繼電器。
2.2輸入?yún)⒘康倪x定
與用戶密切相關的輸入量是線圈工作電壓(或電流)，而吸合電壓(或電流)則是繼電器制造廠控制繼電器靈敏度并對其進行判斷、考核的參數。對用戶來講，它只是一個工作下極限參數值。控制安全系數是工作電壓(電流)/吸合電壓(電流)，如果在吸合值下使用繼電器，是不可靠的、不安全的，環境溫度升高或處于振動、沖擊條件下，將使繼電器工作不可靠。整機設計時，不能以空載電壓作為繼電器工作電壓依據，而應將線圈接入作為負載來計算實際電壓，特別是電源內阻大時更是如此。當用三極管作為開關元件控制線圈通斷時，三極管必須處于開關狀態，對6VDC以下工作電壓的繼電器來講，還應扣除三極管飽和壓降。當然，并非工作值加得愈高愈好，超過額定工作值太高會增加銜鐵的沖擊磨損，增加觸點回跳次數，縮短電氣壽命，一般，工作值為吸合值的1.5倍，工作值的誤差一般為±10%。
2.3按使用環境選型
使用環境條件主要指溫度(最大與最小)、濕度(一般指40攝氏度下的最大相對濕度)、低氣壓(使用高度1000米以下可不考慮)、振動和沖擊。此外，尚有封裝方式、安裝方法、外形尺寸及絕緣性等要求。由于材料和結構不同，繼電器承受的環境力學條件各異，超過產品標準規定的環境力學條件下使用，有可能損壞繼電器，可按整機的環境力學條件或高一級的條件選用。
對電磁干擾或射頻干擾比較敏感的裝置周圍，最好不要選用交流電激勵的繼電器。選用直流繼電器要選用帶線圈瞬態抑制電路的產品。那些用固態器件或電路提供激勵及對尖峰信號比較敏感地地方，也要選擇有瞬態抑制電路的產品。
2.4根據負載情況選擇繼電器觸點的種類和容量
國內外長期實踐證明，約70%的故障發生在觸點上，這足見正確選擇和使用繼電器觸點非常重要。觸點組合形式和觸點組數應根據被控回路實際情況確定。動合觸點組和轉換觸點組中的動合觸點對，由于接通時觸點回跳次數少和觸點燒蝕后補償量大，其負載能力和接觸可靠性較動斷觸點組和轉換觸點組中的動斷觸點對要高，整機線路可通過對觸點位置適當調整，盡量多用動合觸點。
根據負載容量大小和負載性質(阻性、感性、容性、燈載及馬達負載)確定參數十分重要。認為觸點切換負荷小一定比切換負荷大可靠是不正確的，一般說，繼電器切換負荷在額定電壓下，電流大于100mA、小于額定電流的75%最好。電流小于100mA會使觸點積碳增加，可靠性下降，故100mA稱作試驗電流，是國內外專業標準對繼電器生產廠工藝條件和水平的考核內容。由于一般繼電器不具備低電平切換能力，用于切換50mV、50μA以下負荷的繼電器訂貨，用戶需注明，必要時應請繼電器生產廠協助選型。
繼電器的觸點額定負載與壽命是指在額定電壓、電流下，負載為阻性的動作次數，當超出額定電壓時，可參照觸點負載曲線選用。當負載性質改變時，其觸點負載能力將發生變用。
有觸點繼電器
以上就是繼電器的分類以及選用介紹了。在繼電器生產領域，通信繼電器、特別是第三代、第四代通信繼電器無疑是繼電器產品制造最高水平的重要體現。當前，信息產業的迅猛發展對通信繼電器提出了越來越高的技術要求，小型化、低功耗、高可靠性要求業已成為通信繼電器未來發展的必然趨勢。
