可編程邏輯器件即PLD，雖然是作為一種通用器件生產的的，但它的邏輯功能是由用戶通過對器件編程來設定的。而且有些PLD的集成度很高，足以滿足設計一般數字系統的需要。這樣就可以又設計人員自行編程而把數字系統“集成”在一片PLD上，而不必制造專用集成電路芯片了。
1.基本結構
PLD一般采用“與”和“或’’陣列結構，該結構不受標準系列器件在邏輯功能上的限制。因為任何一個邏輯表達式均可根據邏輯代數簡化為與或表達式。PLD結構框圖如圖1所示。PLD的基本結構是由一級與邏輯電路與一級或邏輯電路來實現。輸入變量經過輸入緩沖求反，產生互補的輸入信號后，被送到與陣列和或陣列，得到所需的乘積項，然后從具有多種輸出方式的輸出結構輸出。輸出端口往往帶有三態門，通過三態門控制數據直接輸出或反饋到輸入端。通過對與、或兩種邏輯陣列進行編程，實現芯片所需的邏輯功能。

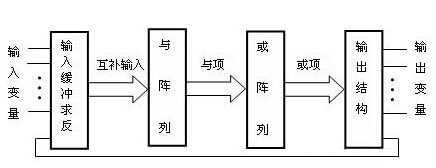

圖1 PLD結構框圖
2.表示方法
可編程邏輯器件電路表示法與傳統表示法有所不同，主要因為PLD的陣列規模十分龐大，用傳統的方法表示極不方便。圖2中給出了PLD的三種連接方式。連線交叉處有實點的表示硬線連接，也就是固定連接，用戶不可改變;有符號"X"的表示可編程連接，它通常表示此點目前是互連的，即編程熔絲未被燒斷;若交叉點上沒有"X"連線只是單純交叉表示不連接或者是擦除單元。

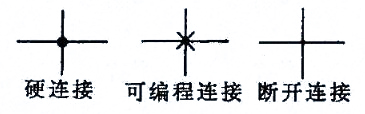

PLD的連接法

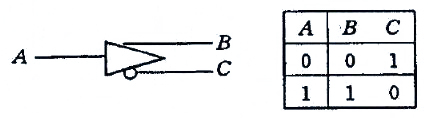

PLD的互補輸出緩沖器

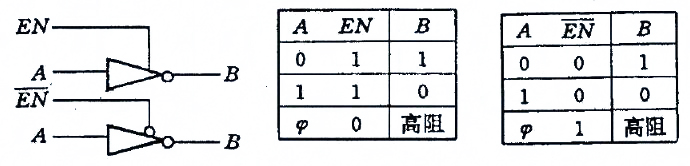

PLD的三態輸出緩沖器
PLD的與門表示法

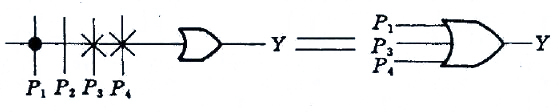

PLD的或門表示法

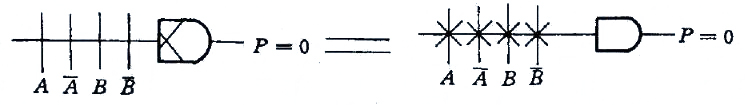

PLD的與門省缺表示
以上就是可編程邏輯器件的結構與表示方法的介紹了，PLD從最初的PROM經歷了可編程邏輯陣列(PLA)、可編程陣列邏輯(PAI。)、通用陣列邏輯(GAL)，發展到目前的在系統編程(ISP)器件，不僅簡化了數字系統設計過程、降低成本和系統的體積、提高了系統的可靠性和保密性，而且使用戶的設計、使用、選擇芯片更加方便快捷，從根本上改變了系統的設計方法。
