電路板于1936年誕生，美國于1943年將該技術大量使用于軍用收音機內;自20世紀50年代中期起，電路板技術開始被廣泛采用。電路板從單層發展到雙面、多層和撓性，并且仍舊保持著各自的發展趨勢。由于不斷地向高精度、高密度和高可靠性方向發展，不斷縮小體積、減少成本、提高性能，使得電路板在未來電子設備的發展工程中，仍然保持著強大的生命力。
1.基本設計流程
1.1電路原理圖的設計
電路原理圖的設計主要是利用Protel DXP的原理圖編輯器來繪制原理圖。
1.2生成網絡報表
網絡報表就是顯示電路原理與中各個元器件的鏈接關系的報表，它是連接電路原理圖設計與電路板設計(PCB設計)的橋梁與紐帶，通過電路原理圖的網絡報表，可以迅速地找到元器件之間的聯系，從而為后面的電路板設計提供方便。
1.3電路板設計
電路板的設計即我們通常所說的PCB設計，它是電路原理圖轉化成的最終形式，這部分的相關設計較電路原理圖的設計有較大的難度，我們可以借助Protel DXP的強大設計功能完成這一部分的設計。
1.4生成電路板報表
電路板設計完成后，還需生成各種報表，如生成引腳報表、電路板信息報表、網絡狀態報表等，最后打印出印刷電路圖。

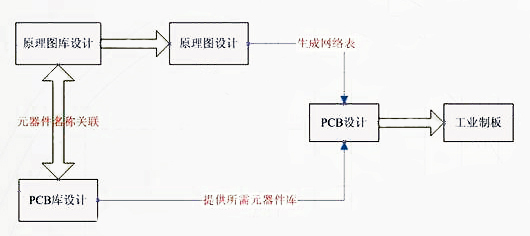

電路板設計流程圖
2.繪制簡單電路圖
原理圖的設計可按下面過程來完成：
(1)設計圖紙大小：Protel 99/ Schematic后，首先要構思好零件圖，設計好圖紙大小。圖紙大小是根據電路圖的規模和復雜程度而定的，設置合適的圖紙大小是設計好原理圖的第一步。
(2)設置Protel 99/Schematic設計環境：設置Protel 99/Schematic設計環境，包括設置格點大小和類型，光標類型等等，大多數參數也可以使用系統默認值。
(3)旋轉零件：用戶根據電路圖的需要，將零件從零件庫里取出放置到圖紙上，并對放置零件的序號、零件封裝進行定義和設定等工作。
(4)有原理圖布線：利用Protel 99/Schematic提供的各種工具，將圖紙上的元件用具有電氣意義的導線、符號連接起來，構成一個完整的原理圖。
(5)調整線路：將初步繪制好的電路圖作進一步的調整和修改，使得原理圖更加美觀。
(6)報表輸出：通過Protel 99/Schematic提供的各種報表工具生成各種報表，其中最重要的報表是網絡表，通過網絡表為后續的電路板設計作準備。
(7)文件保存及打印輸出：最后的步驟是文件保存及打印輸出。
以上就是電路板設計流程的介紹了。目前，電路板已然成為“電子產品之母”，其應用幾乎滲透于電子產業的各個終端領域中，包括計算機、通信、消費電子、工業控制、醫療儀器、國防軍工、航天航空等諸多領域。
