MOSFET fT頻率分析
MOSFET的電流增益特征頻率fT，用于表征MOSFET的電流放大的最高工作頻率。

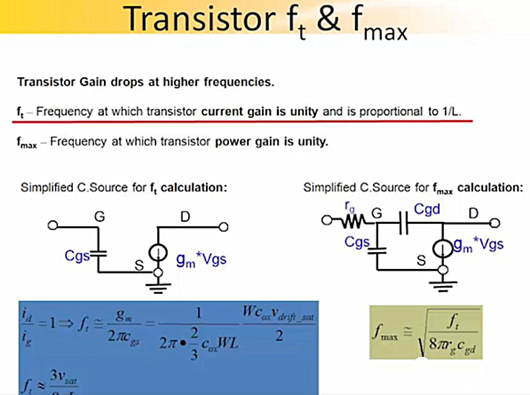

fT定義
在MOS源極和漏極接交流地時，器件的小信號電流增益降至1的頻率稱為：“transit frequency”(fT)

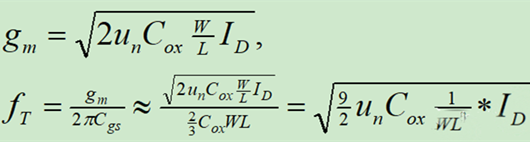

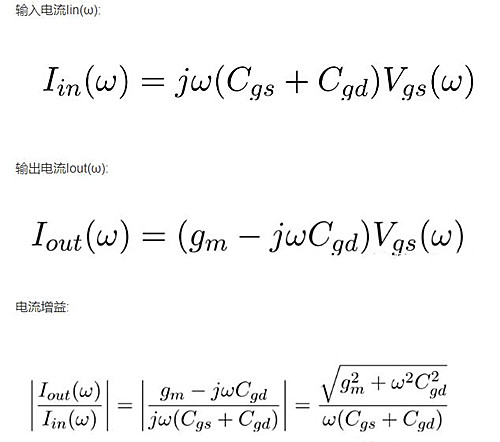

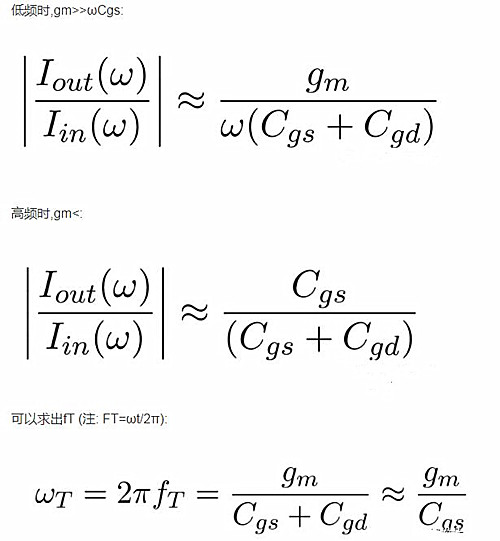

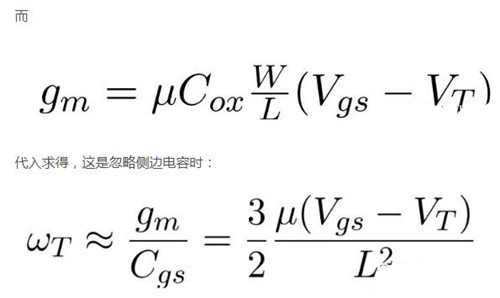

fT計算

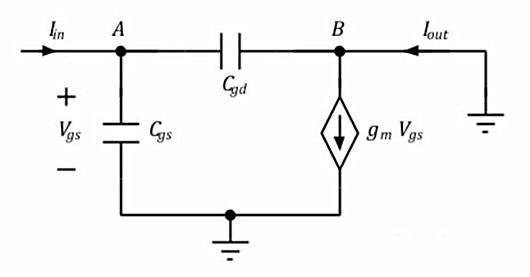

MOS的小信號模型如下：
影響因素：
1) 增大Vgs可以增大FT
2) 減小溝道L會增大FT，所以使用工藝尺寸更小的MOS管，可以獲得更高的工作頻率。
3) 增大偏置電流可以增大FT(FT:∝電流的平方根)
4) FT隨著過驅動電壓而增加，但隨著垂直電場增強到一定程度，會導致遷移率明顯逐漸減小，而使FT-Vod曲線變平,不再是線性直線。
