一鍵開關機電路
按鍵電路在我們的電路設計中非常常見，其中有一種比較特殊，就是一鍵開關機電路，顧名思義，就是只用一個按鍵實現開機關機以及其他功能，其實大家都接觸過，手機中的開機鍵就是一個很好的例子。

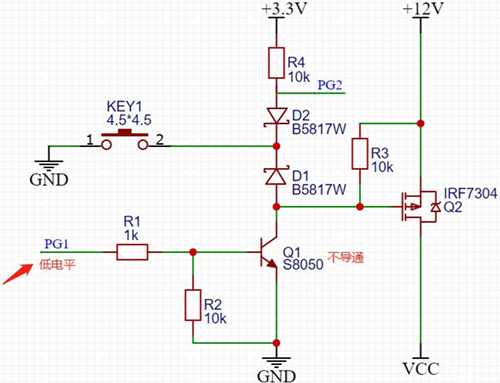

原理簡介：就是通過控制PMOS Q2的通斷來實現的，當按鍵KEY1按下的時候，PMOS Q2導通，之后控制Q1導通，就可以實現PMOS一直導通，實現開機，開機之后，可以檢測PG2的電平來判斷按鍵的短按，雙擊，長按等操作。
開機過程

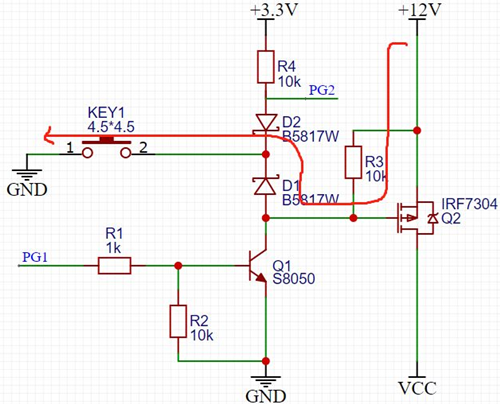

按鍵沒按下之前，PMOS GS兩端電壓一樣，不導通，當按鍵按下之后，看上圖紅色回路，G極通過二極管D1接地，PMOS導通，12V電壓通過PMOS到VCC，給后級供電，這時候有人要問了，難道一直按著嘛，按鍵松開的話MOS不就關斷了。

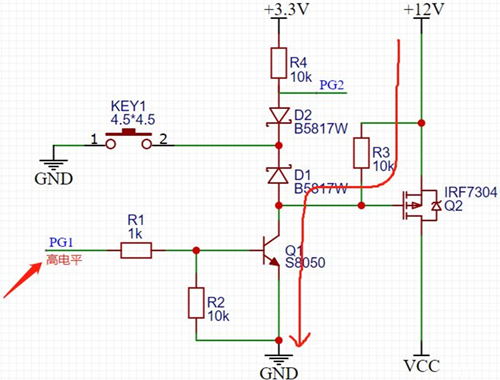

大家有沒有注意到一個細節，我們長按手機的時候，什么時候會松開按鍵，當屏幕點亮的時候才會松開吧，其實從按下到屏幕點亮，系統已經運行起來一部分了，系統剛運行起來的時候，會立刻將PG1拉高，三極管Q1導通。
此時，如上圖所示，MOS管的G極被拉低，即使松開按鍵了，PMOS依然導通，由此實現長按開機功能。
那么又有人問，系統開機后，我還想用這個按鍵實現一些別的功能，比如短按，雙擊什么的，該怎么辦？
按鍵過程
看上圖紅色部分，按鍵按下之后，PG2通過D2到地，松開之后，被上拉到高電平，由此就可以檢測KEY1按鍵的短按，長按，雙擊等功能。
關機過程
這里的關機其實是“軟關機”，當檢測到到KEY1長按時，系統先進行必要的關機處理，之后將PG1拉低，Q1關斷，松開按鍵后，實現關機。
