功率MOSFET、功率BJT和功率二極管等功率器件，散熱器對于提供散熱非常重要。從名稱本身來看，它將吸收功率器件的熱量并幫助控制器件內部安全區的溫度。
如果產品中采用強制冷卻方式，比如風扇，那么散熱器的尺寸可能不需要那么大。但是，對于依靠空氣對流冷卻或自然冷卻的產品，當功率MOSFET的功率比較大時，散熱器的尺寸也就比較大了。
在分析自然冷卻的產品內部MOS管發熱時，散熱器熱阻是一個很關鍵的參數。
散熱器的散熱有效性是根據其熱阻來衡量的。但需要注意的是也會有看起來很大的散熱器，但比看起來很小的散熱器具有更高的熱阻。順便說一句，理想的散熱器的熱阻為零。我們在在實際應用中，首選熱阻較小的散熱器。
散熱器熱阻計算說明

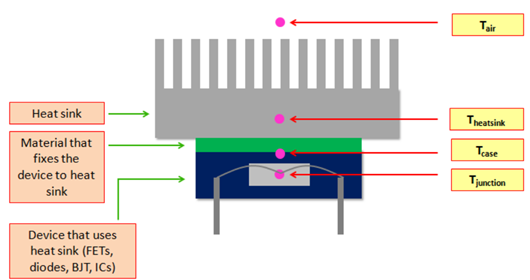

下圖對于散熱器熱阻計算非常重要。最上方是散熱器，中間是導熱物質，比如導熱硅脂，導熱物質是為了讓熱量更高效的從功率MOS傳導到散熱器，從而最大效率的給功率MOS散熱，降低其溫度，最下方是功率MOS，各個溫度點從下到上是逐漸下降的。

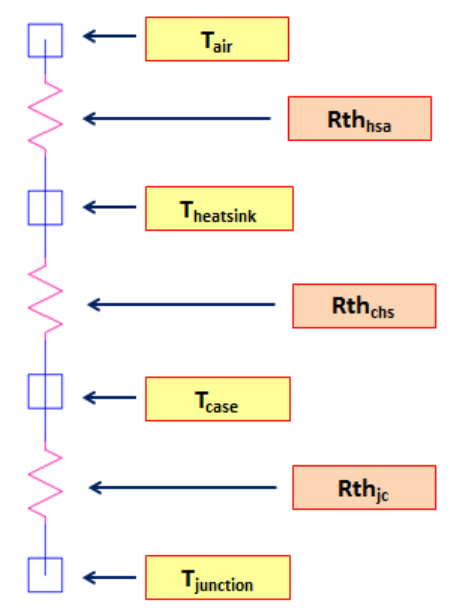

從而我們就可以得到從功率MOS結到空氣之間的熱阻結構圖：

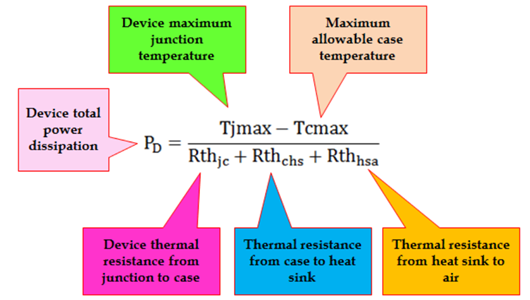

有了熱阻結構圖，再結合功率MOS的實際消耗功率，我們就可以得出功率MOS的溫升了。
