電容器是電路中常見的元件之一，用于存儲電荷。X電容和Y電容都是安規電容，區別是X電容接在輸入線兩端用來消除差模干擾，Y電容接在輸入線和地線之間，用來消除共模干擾。即電容器失效后，不會導致電擊，不危及人身安全。
安規電容之所以稱之為安規，指用于這樣的場合：即電容器失效后，不會導致電擊，也不危及人身安全。安規電容包含X電容和Y電容兩種，和普通電容不一樣的是，普通電容即使在外部電源斷開之后，它內部儲存電荷依然會保留很長一段時間，但是安規電容不會出現這個問題。安規電容大多數為藍色、黃色、灰色以及紅色等。

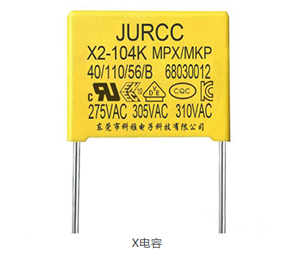

X電容
X電容是跨接在電力線兩線之間，即“L-N”之間，X電容器能夠抑制差模干擾，通常采取金屬化薄膜電容器，電容容量是uF級。X電容多數是方型，也就是類似于盒子的形狀，在它的表面一般都標有安全認證標志、耐壓字樣(一般有AC300V或AC275V)、依靠標準等信息。X電容雖然是CBB電容的一種，但是并不是每一種CBB電容就能做X電容必須要達到安規標準。

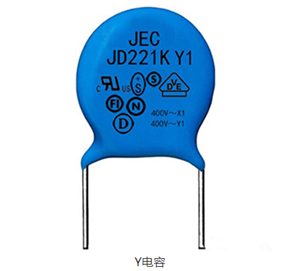

Y電容
Y電容通常都是陶瓷類電容器，一般成隊出現，多數是扁圓形外觀，顏色呈現藍色，能夠抑制共模干擾，Y電容容量是nF級。基于漏電流的制約，Y電容量不可很大。Y電容多數適用于隔離場合，按照IEC標準，Y1產品電氣間隙最小為8.0㎜，Y2產品電氣間隙不低于6.3㎜，作為隔離產品，安全距離要做夠，避免高壓通電發生拉弧現象。
x電容和y電容的區別
1. X電容是指跨于L-N之間的電容器,
2. Y電容是指跨于L-G/N-G之間的電容器.
(L=Line, N=Neutral, G=Ground)
X電容底下又分為X1, X2, X3,主要差別在于:
1. X1耐高壓大于2.5 kV, 小于等于4 kV,
2. X2耐高壓小于等于2.5 kV,
3. X3耐高壓小于等于1.2 kV
Y電容底下又分為Y1, Y2, Y3,Y4, 主要差別在于: (耐直流電壓等級)
1. Y1耐高壓大于8 kV,
2. Y2耐高壓大于5 kV,
3. Y3耐高壓 n/a
4. Y4耐高壓大于2.5 kV
它們用在電源濾波器里,起到電源濾波作用,分別對共模,差模工擾起濾波作用。
x電容是跨接在電力線兩線（L-N）之間的電容，一般選用金屬薄膜電容；Y電容是分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現。基于漏電流的限制，Y電容值不能太大，一般X電容是uF級，Y電容是nF級。X電容抑制差模干擾，Y電容抑制共模干擾。
x電容和y電容的作用
雖然x電容和y電容都是電容器，但它們?cè)陔娐分械膽?yīng)用略有不同。x電容的電容值穩定，因此適合用于直流或低頻電路中，如放大器、濾波器等。y電容的電容值可以被改變，因此適合用于需要調整電路諧振頻率的高頻電路中，如收音機、電視機等。
