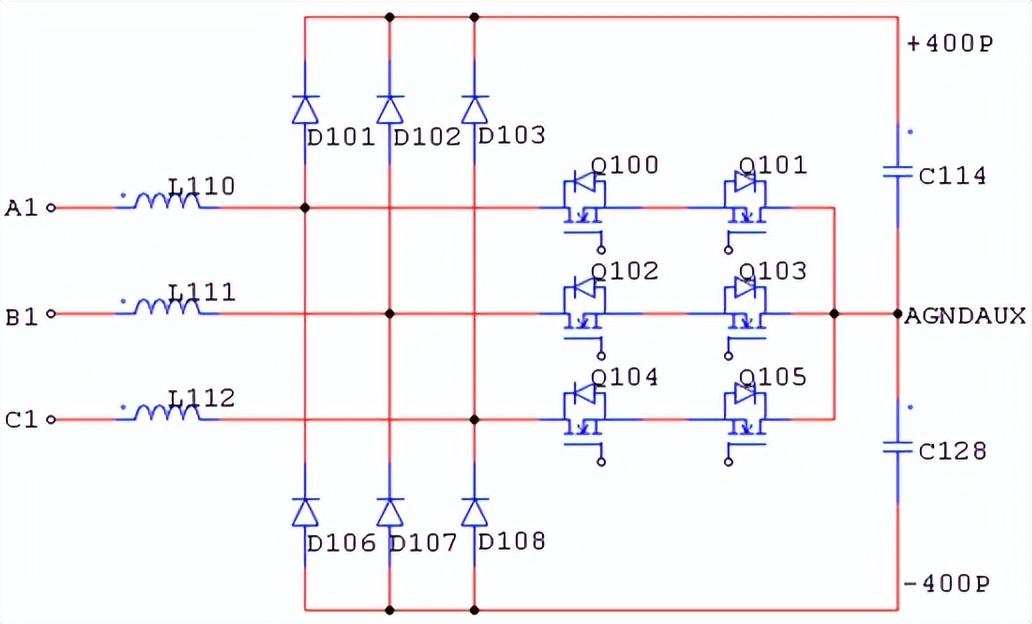

圖 1 三相無中線三電平PFC拓撲圖
電路圖說明：
1. A1、B1、C1是三相交流輸入，L110、L111、L112是Boost電感，Q100～Q105是PFC MOS管，D101～D108是續流二極管，C114/C128是正負母線電容。三相交流輸入電壓經過開關管和續流二極管，以及PFC母線電容的處理后，輸出為直流電壓+400P和-400P。
2. 開關變換電路的輸入端有三種電平 ＋400P、-400P和0，開關管承受的最大電壓為400V，只有總母線電壓的一半，但是為了實現雙向開關雙向控制，所以采用了兩個600V的MOS管進行對頂；但是續流二極管最大需要承受800V總母線電壓，所以我們選用1200V的diode；電壓輸出電平增多，諧波含量小，更接近正弦波；dv/dt減小，電磁干擾減輕；同樣的諧波含量下，開關頻率降低，效率提高。
3. 相同Boost電感下，輸入紋波電流比單相PFC要小，也就是說，按照一定的紋波要求設計電感時，三電平的電感可以設計得比較小。
工作原理簡介
三相三電平PFC可以看作三個單相PFC，每個單相相當于由兩個Boost電路組成，在交流電壓的正負半周交替工作，示意圖如圖（圖 五?1）所示。
以a相為例，驅動信號為高時，則開關管Q1導通 （交流電壓的正半周）或者Q2導通（交流電壓的負半周）；
驅動信號為低時，開關管Q1和Q2都關斷。電壓正半周時，a相上橋臂二極管導通；電壓負半周時，a相下橋臂二極管導通。

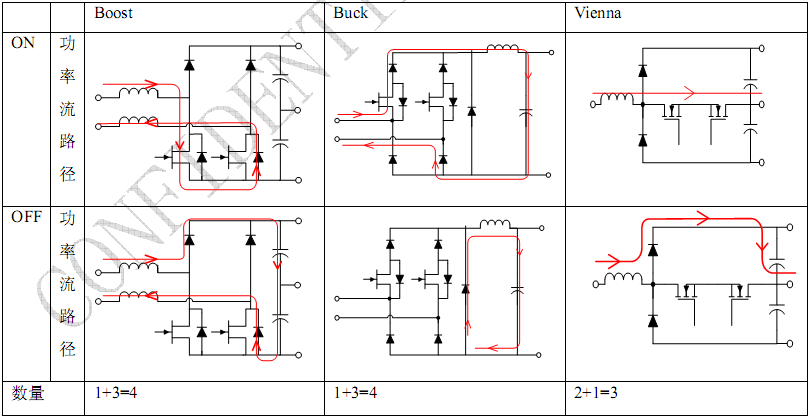

圖 五 1 三種PFC拓撲(Boost, Buck, Vienna)的功率流路徑
控制框圖
三相三電平PFC的控制框圖如圖（圖 五?2）所示，采用電壓外環和電流內環的雙環控制，電壓環得到穩定的直流母線電壓，供后級電路使用；電流環得到接近正弦的輸入電流，滿足THD和PF的要求。
具體來說，母線電壓給定值Vref和實際值(E1+E2)的誤差經過電壓控制器后，乘以輸入電壓波形，作為交流電流給定值；交流電流給定值和實際值的誤差經過電流控制器后，通過高頻三角波調制，控制開關管的導通時間和次序，即控制流過開關管和二級管的電流，經過這種閉環控制，就得到合適的母線電壓和交流輸入電流。電壓外環和電流外環的控制器采用的是PI調節器，可以根據需要調節控制器的零極點。

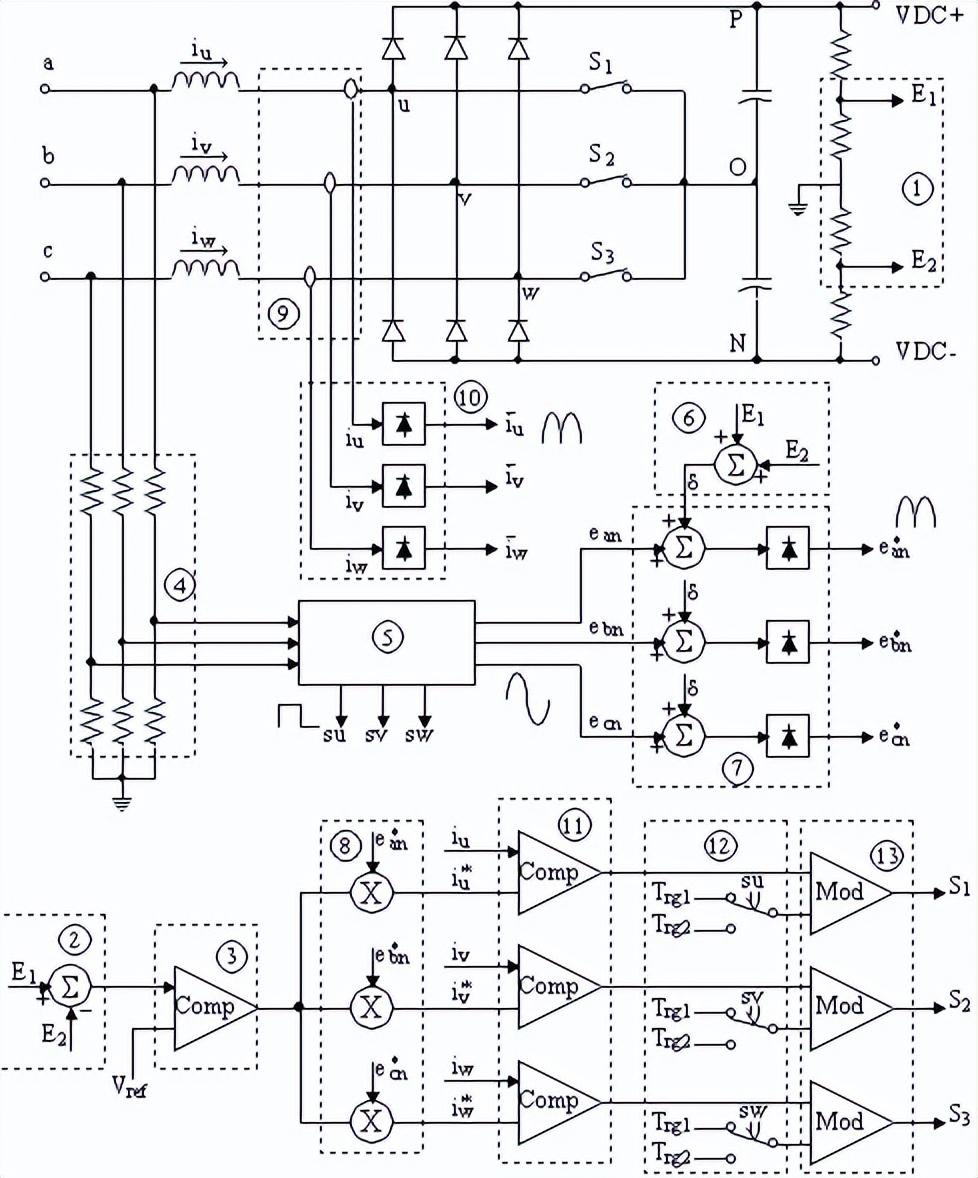

圖 五 2 三電平PFC控制框圖
