穩壓二極管比較特殊，基本結構與普通二極管一樣，也有一個PN結。由于制造工藝的不同，當這種PN結處于反向擊穿狀態時，PN結不會損壞(普通二極管的PN結是會損壞)，在穩壓二極管用來穩定電壓時就是利用它的這一擊穿特性。
由于穩壓二極管具有穩壓作用，因此在很多電路當中均有應用，如穩壓電源、限幅電路、過壓保護電路、補償電路等等。下面一起來看看其常應用的電路：
01典型直流穩壓電路
穩壓二極管主要用來構成直流穩壓電路這種直流穩壓電路結構簡單，穩壓性能一般。圖所示是穩壓二極管構成的典型直流穩壓電路。電路中，VD1是穩壓二極管，Rl是VD1的限流保護電阻。

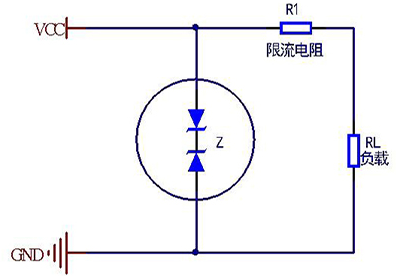

圖1 典型直流穩壓電路圖
未經穩定的直流工作電壓+V通過R1加到穩壓二極管上，由于+V遠大于VD1穩壓值，所以VD1進入工作狀態，其兩端得到穩定的直流電壓，作為穩壓電路的輸出電壓。
02串聯型穩壓電路電路
如圖2所示，在此電路中，串聯穩壓管，BG的基極被穩壓二極管D鉗定在13V，那么其發射極就輸出恒定的12V電壓了。這個電路在很多場合下都有應用。

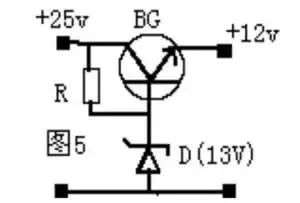

圖2 串聯型穩壓電路圖
03溫度補償穩壓二極管
在溫度補償電路利用的是穩壓二極管的溫度系數，如圖3是用溫度互補型穩壓二極管構成的穩壓電路，采用互補型穩壓二極管對于穩壓要求較高的電路當中，特別是溫度對電壓的影響，這種具有溫度互補特性的穩壓二極管內部其實有兩只普通的穩壓二極管，但是它們的溫度特性相反，當溫度升高或下降時，一只二極管的管壓降下降，另一只二極管的管壓降升高，這樣兩只二極管總的管壓降保持不變，起到到溫度補償作用。
圖3 溫度補償電路圖
04電子濾波器圖
圖4所示是電子濾波器中的穩壓二極管應用電路。電路中，VD1是穩壓二極管，VT1是電子濾波管，C1是VT1基極濾波電容，R1是VT1偏置電阻。

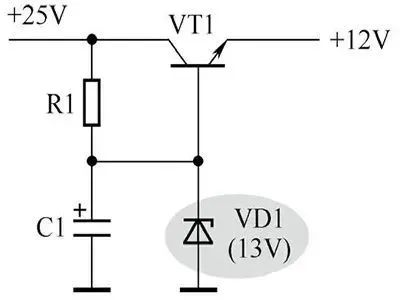

圖4 電子濾波器電路圖
在穩壓二極管導通后，將VT1基極電壓穩壓在13V，根據三極管發射結導通后的結電壓基本不變特性可知，這時VT1發射極直流輸出電壓也是穩定的，達到穩定直流輸出電壓的目的。
05浪涌保護電路
圖5所示是穩壓二極管構成的浪涌保護電路。電路中，K1是繼電器，VD1是穩壓二極管，Rl是限流保護電阻，RL是負載電阻。

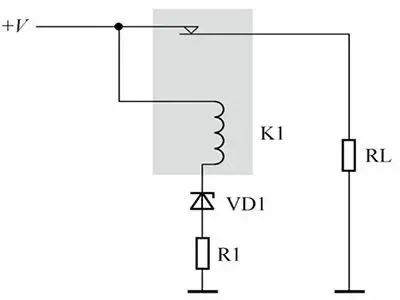

圖5 浪涌保護電路圖
當工作電壓+V沒有浪涌出現時，+V電壓沒有高到足以使穩壓二極管VD1導通的程度，這時VD1截止，沒有電流流過繼電器K1，K1的觸點保持接通狀態，+V通過繼電器觸點為負載RL正常供電。
當工作電壓+V出現浪涌時，由于電壓升高，穩壓二極管VD1導通，這時有電流流過繼電器K1，K1的觸點斷開，電壓+V不能通過繼電器觸點為負載RL供電，達到保護負載RL的目的。
