在電子設備的眾多組成元件中，貼片穩壓二極管（又稱齊納二極管或穩壓二極管）有著廣泛的應用，其核心功能是借助反向擊穿電壓來實現電路中電壓的穩定，這一特性對于保障電子設備的正常運行至關重要。以下是對各參數的詳細分析：
1、功率耗散
功率耗散是在選擇穩壓二極管封裝時需首要考慮的關鍵參數之一。貼片穩壓二極管的功率耗散能力與封裝的大小以及熱管理特性緊密相關。通常情況下，功率耗散較高時，需要更大的封裝來實現更有效的散熱。例如，SOD-323 這種較小的封裝，因其散熱能力有限，更適用于低功率應用場景；而 SMA 或 SMB 等較大的封裝，則憑借其良好的散熱性能，更適合高功率應用。若熱管理不當，二極管極易出現過熱現象，從而對其性能及使用壽命產生不利影響。

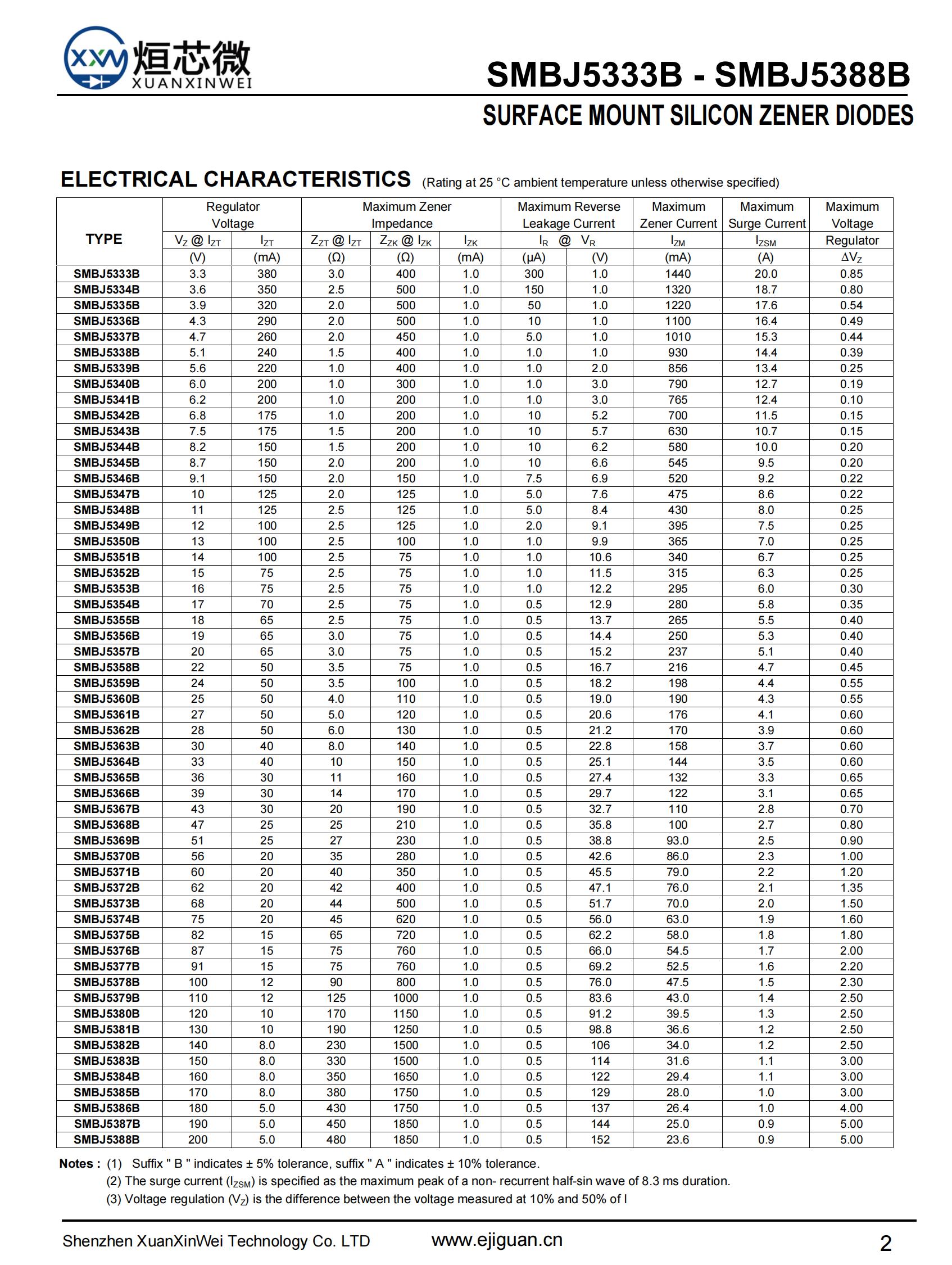

以下是深圳市烜芯微科技貼片穩壓二極管功率耗散相關的選型表示例：
2、電壓穩定性
電壓穩定性參數在很大程度上決定了穩壓二極管在不同工作條件下的工作表現。封裝類型會對電壓穩定性產生一定程度的影響，這是因?yàn)榉庋b所采用的材料和結構會影響二極管的電氣特性，如寄生電感和電容等。在高精度應用場景中，通常要求封裝具有較低的寄生效應。以高頻應用為例，較小的封裝（如 SOD-123）往往比大封裝更為適用，原因在于其引入的寄生效應相對較少，能夠更好地滿足高頻應用對電壓穩定性的嚴格要求。
3、熱阻
熱阻是衡量穩壓二極管從結點到環境熱傳導能力的重要指標，熱阻越低，意味著二極管的散熱效果越佳。封裝類型對熱阻特性有著直接的影響，一般而言，較大的封裝通常具有更低的熱阻。例如，DO-214AB（SMC）封裝相較于 SOD-123 封裝，具備更為出色的散熱能力，因而更適用于對熱阻要求較低的高功率應用場景。所以，在選擇封裝時，必須充分考慮工作環境和散熱需求，以保證二極管能夠在允許的結溫范圍內穩定工作。
4、電流能力
穩壓二極管的電流能力同樣是決定其封裝選擇的重要因素。當電流需求較高時，往往需要更大的封裝來提供充足的接觸面積和導電路徑，以此減少電阻和發熱。例如，SMA 封裝能夠處理高達 1A 的電流，而 SOD-323 封裝所能處理的電流則相對較小。因此，在高電流應用中，選擇尺寸更大且導電性能更優的封裝是確保電路正常運行的關鍵。

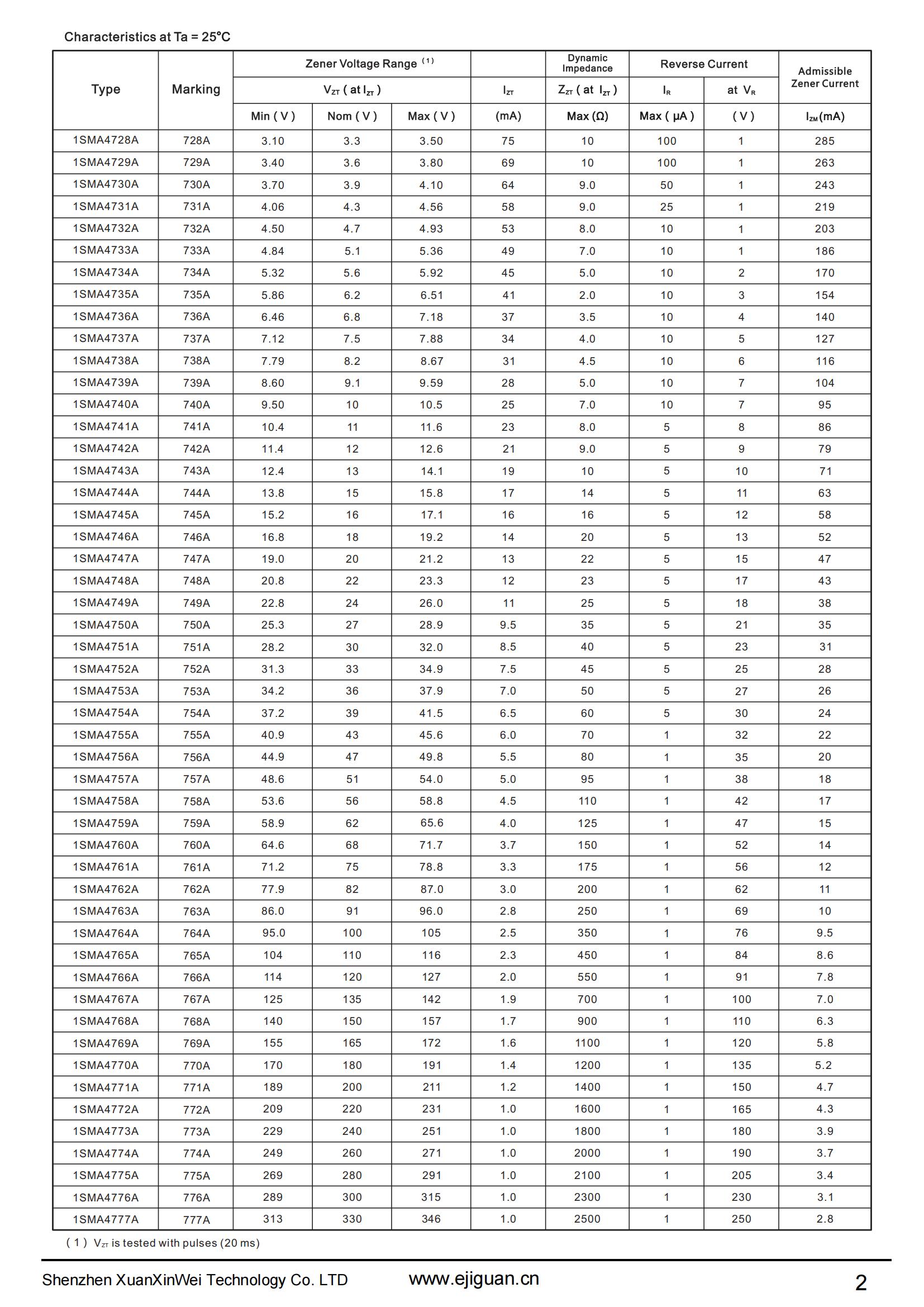

以下是深圳市烜芯微科技貼片穩壓二極管電流能力相關的選型表示例：
5、環境條件環境條件，包括溫度、濕度以及機械應力等，也會在很大程度上影響封裝的選擇。對于那些需在惡劣環境中工作的穩壓二極管，必須選用能夠耐高溫、抗?jié)穸纫约澳蜋C(jī)械應力的封裝。比如在工業級應用中，可能就需要封裝具有更寬的溫度范圍和更強的機械強度，SMC 封裝便是一個不錯的選擇。此外，封裝的材質和結構也會影響其對環境條件的耐受能力。通常情況下，金屬封裝相較于塑料封裝，具有更好的耐高溫和耐機械應力性能，不過其成本也相對較高。

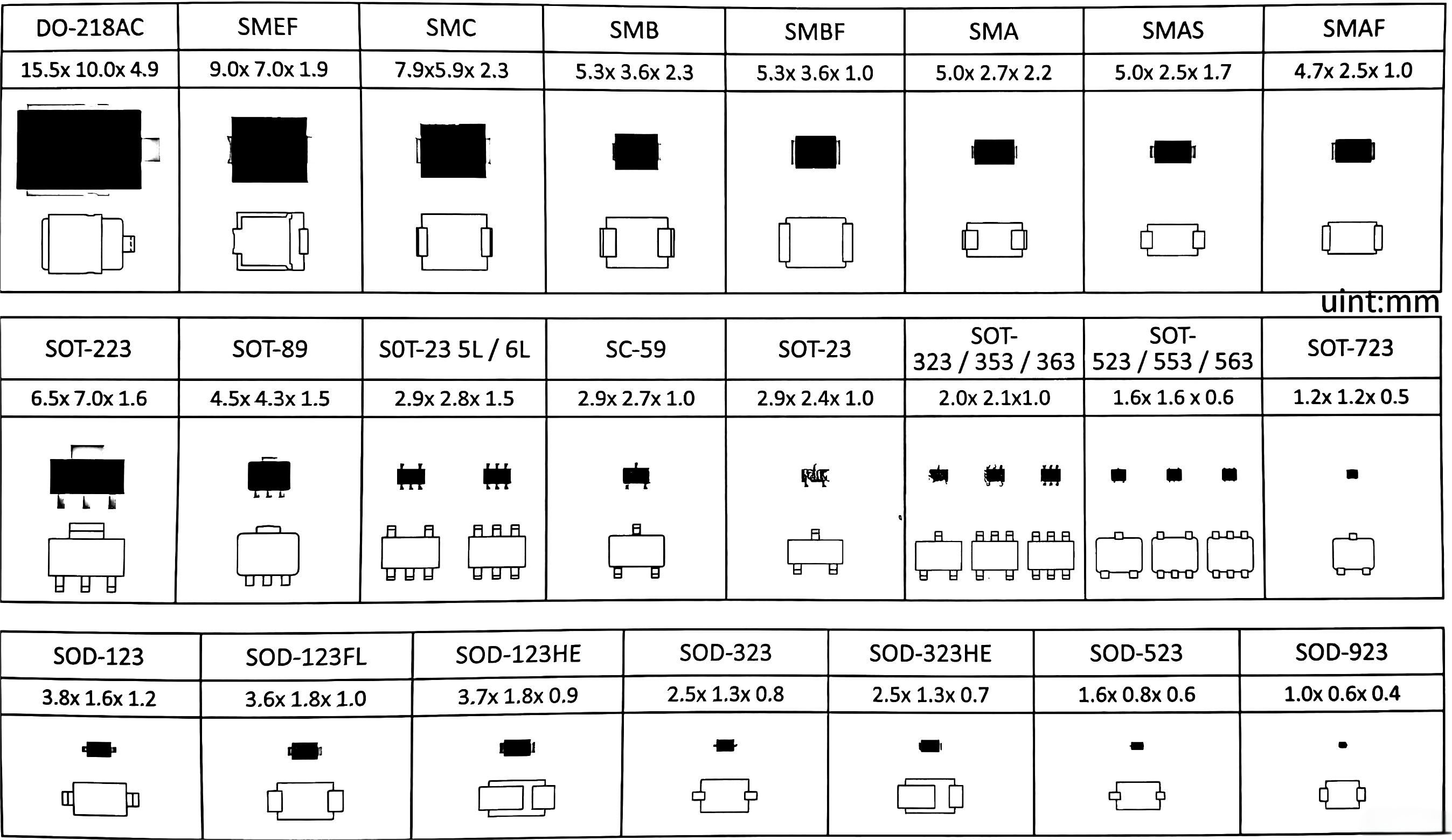

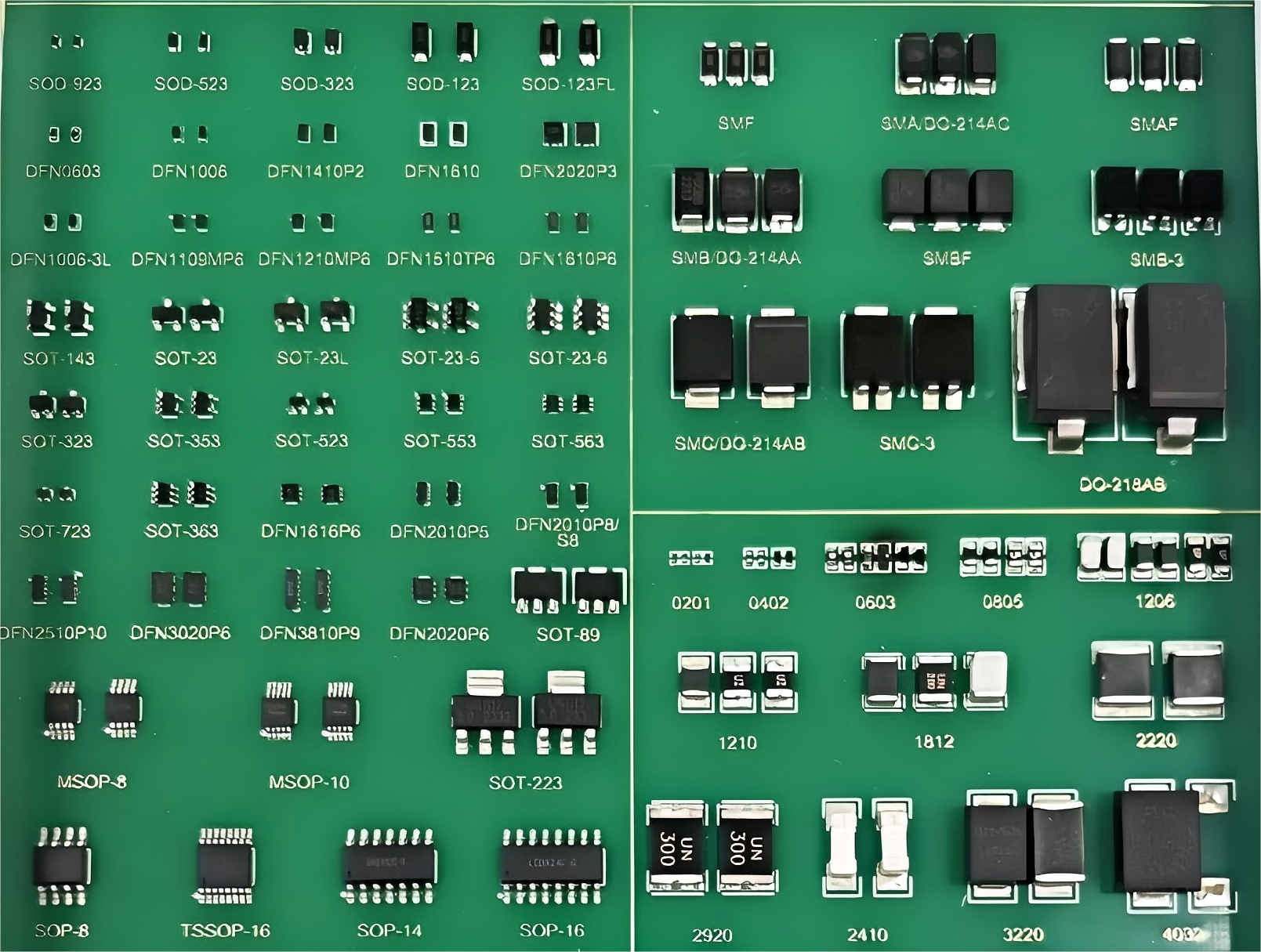

6、封裝尺寸和布局電路板空間的限制也是影響封裝選擇的一個重要因素。在空間緊湊的電子設備中，較小的封裝（如 SOD-523 或 SOD-323）因占用空間少而更具優勢。然而，較小的封裝往往伴隨著較低的功率和電流處理能力，所以在選擇時需要謹慎權衡空間與性能之間的關系。此外，封裝的引腳布局和安裝方式（如表面貼裝或通孔安裝）也會影響其在電路板上的布置和焊接工藝。
7、成本最后，成本也是在選擇穩壓二極管封裝時不容忽視的重要考量因素。通常來說，較大且結構復雜的封裝成本相對較高，但其能夠提供更出色的性能和更高的可靠性。而在低成本應用場景中，較小且經濟實惠的封裝則更具吸引力，但前提是必須確保其性能能夠滿足具體的應用需求。因此，在選擇封裝時，需要在性能和成本之間尋求一個恰當?shù)钠胶恻c(diǎn)。
綜上所述，貼片穩壓二極管的各項參數對封裝選擇有著深遠影響。在實際應用中，我們必須根據具體的應用場景，綜合考慮功率耗散、電壓穩定性、熱阻、電流能力、環境條件、封裝尺寸和布局以及成本等多方面因素。只有正確選擇封裝類型，才能充分保證穩壓二極管的性能和可靠性，進而優化電路設計，提高整個系統的穩定性和效率。
