SMCJ120A瞬態抑制二極管參數
烜芯微生產SMCJ120A瞬態抑制二極管,提供SMCJ120A規格書參數,SMCJ120A單向TVS管資料與SMCJ120A瞬態抑制二極管的作用
DEVICE MARKING CODE 絲印：GHG
REVERSE STANDOFF VOLTAGE VRWM (V) 反向對峙電壓：120V
BREAKDOWN VOLTAGE VBR (V) MIN. @ IT 崩潰電壓（最小）：133V
BREAKDOWN VOLTAGE VBR (V) MAX. @ IT 崩潰電壓（最大）：147V
TEST CURRENT (IT) mA 測試電流：1mA
Peak pulse power dissipation 脈沖峰值功率耗散：1500W
MAXIMUM CLAMPING VOLTAGE @IPP VC (V) 最大嵌位電壓：193V
PEAK PULSE CURRENT IPP (A) 峰值脈沖電流：7.8A
REVERSE LEAKAGE @ VRWM IR (μA) 反向漏電：1μA

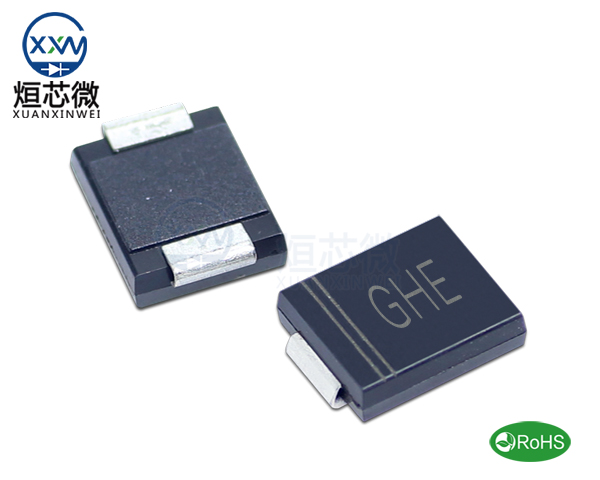

SMCJ120A瞬態抑制二極管封裝為：SMC/DO-214AB
SMCJ120A作用
瞬態電壓鉗位：快速響應： 當電路中出現瞬時高壓（如納秒級的ESD或微秒級的浪涌）時，TVS二極管能在 皮秒至納秒級 內從高阻態切換到低阻態，將電壓鉗位在安全值（鉗位電壓VC），避免后端器件過壓損壞。
能量泄放：吸收浪涌能量： TVS通過導通瞬間的大電流（如數十安培），將瞬態能量通過低阻抗路徑泄放到地，保護敏感元件（如IC、傳感器等）。
極性保護
單向與雙向：
單向TVS管：僅抑制正向瞬態電壓（如直流電源防護），反向瞬態時表現為普通二極管正向導通。
雙向TVS管：可抑制正、負雙向瞬態電壓（如交流信號或差分線防護）。
