開機過程中的電路各點電壓測量：

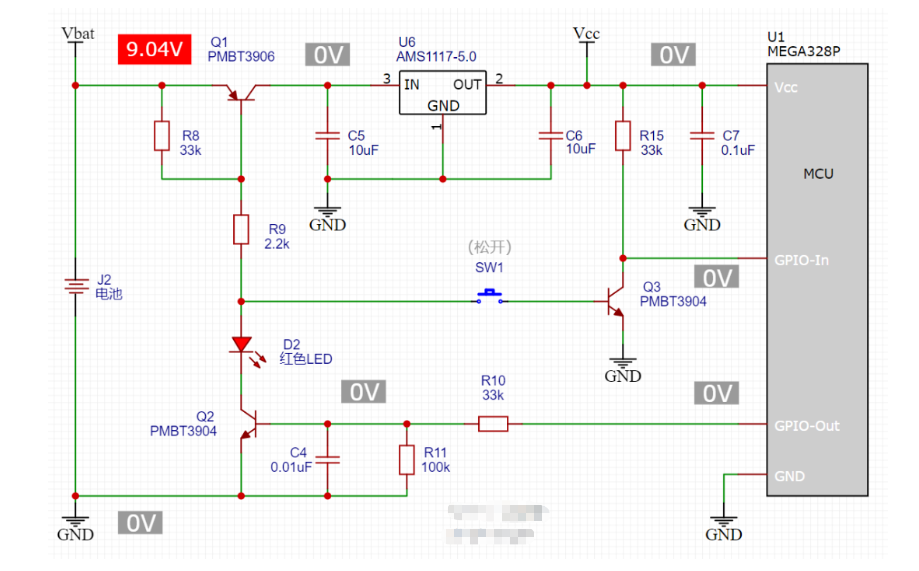

在關機狀態下，通過實測，我們可以得到以下電路各點的電壓數值

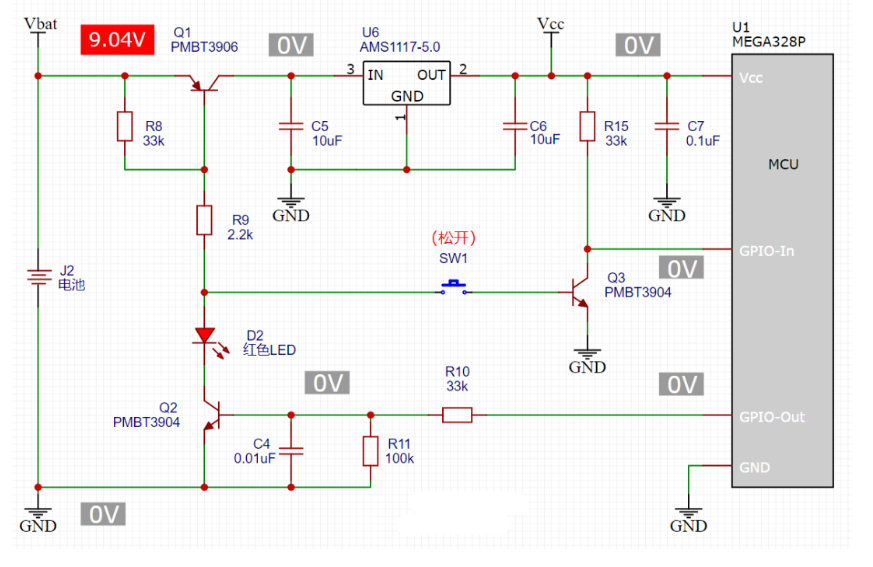

在關機狀態下，電池電壓Vbat的值為9.04V，三極管Q1、Q2和Q3都處于不導通的狀態。因此，整機的功耗為0。

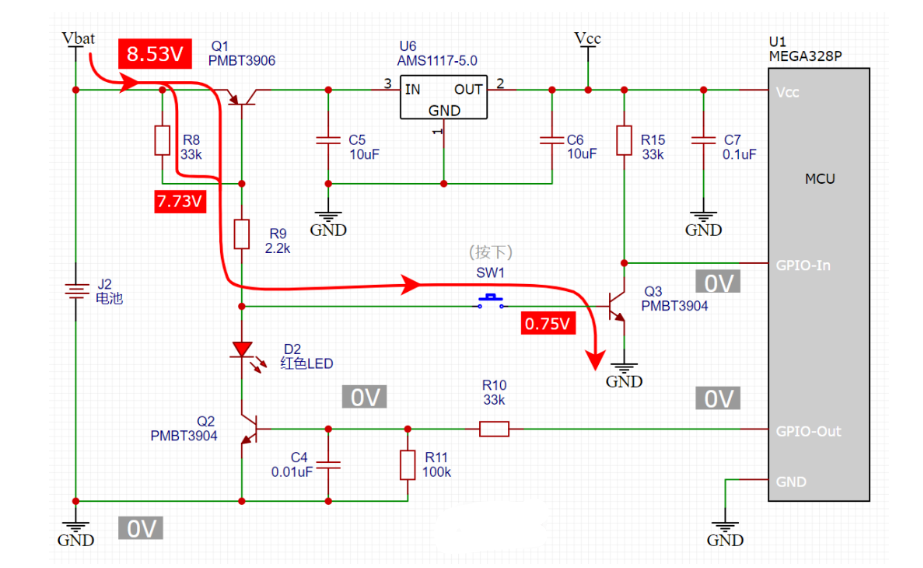

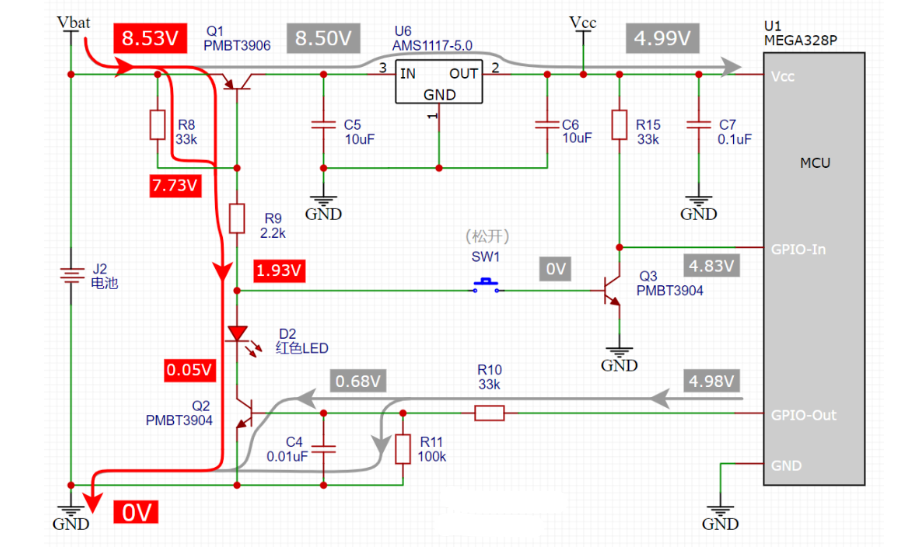

在關機狀態下，當按下按鍵SW1時，形成了以下電路路徑：

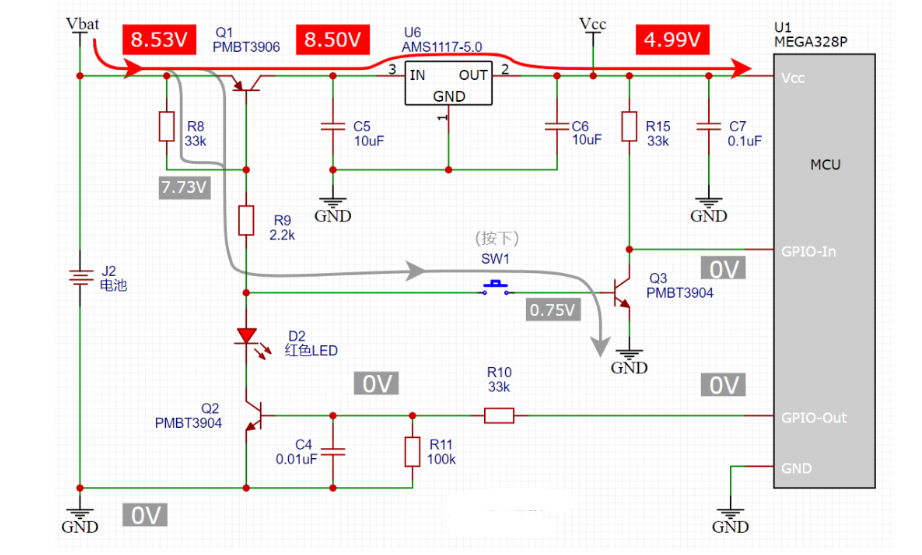

在按下按鍵SW1時，三極管Q1的Vbe為7.73V - 8.53V = -0.80V。由于Vbe的值為負，說明三極管Q1處于飽和導通狀態。此時，穩壓芯片U6將電池電壓穩壓到4.99V，并將該電壓輸出給主控芯片U1。

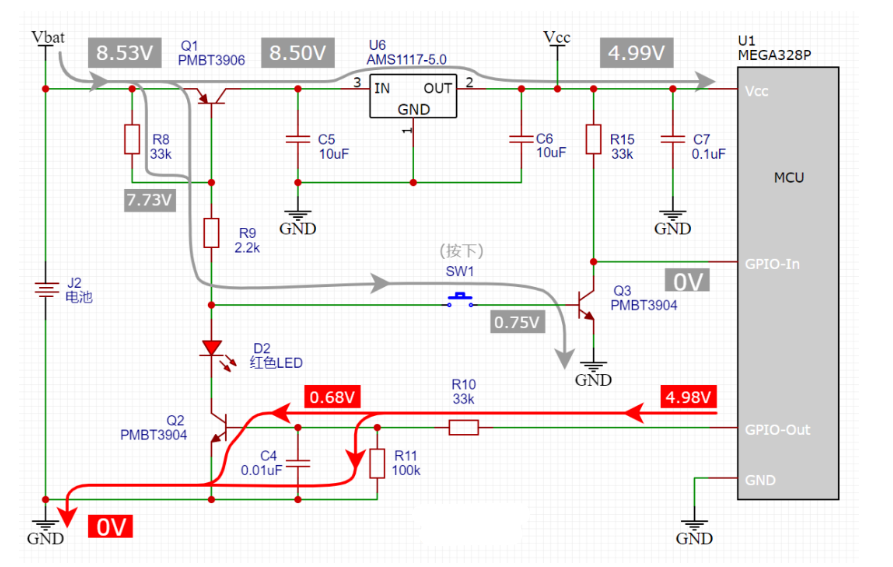

在主控芯片U1上電后，由于GPIO-Out引腳初始狀態為高電平，因此會立即打開三極管Q2。具體來說，GPIO-Out引腳輸出的高電平信號使得三極管Q2的基極電壓升高，從而導致三極管Q2的導通。
在三極管Q2打開并處于飽和導通狀態時，按鍵SW1可以松開，因為此時已經完成了上電開機的全過程。此時，電路已經啟動，主控芯片U1開始控制整個系統的工作。
2.關機過程

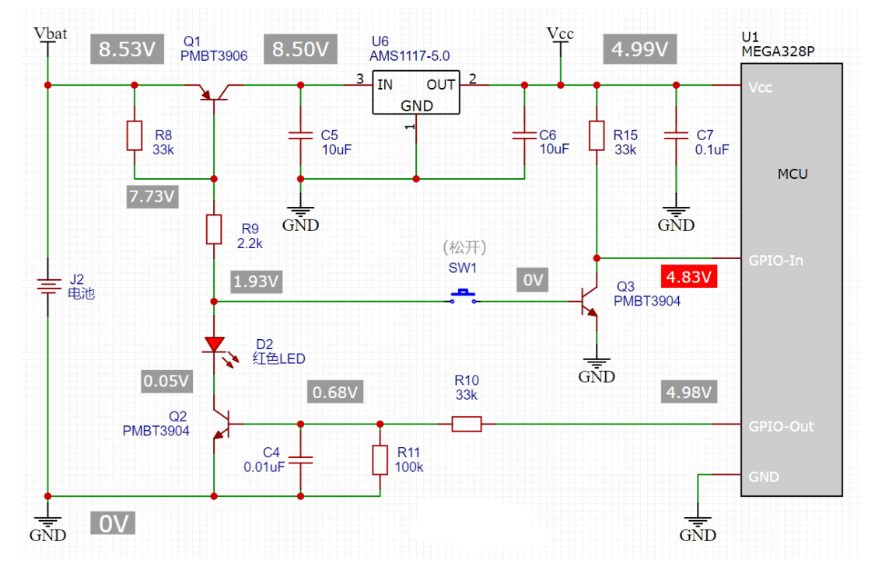

在開機狀態下，當松開按鍵時，主控芯片的GPIO-In引腳會維持高電平4.83V。這是因為按鍵SW1連接在主控芯片的GPIO-In引腳和GND引腳之間，當按鍵未被按下時，GPIO-In引腳通過電阻和GND引腳連接，此時GPIO-In引腳檢測到的電壓為高電平4.83V。這個高電平信號表示系統處于開機狀態。

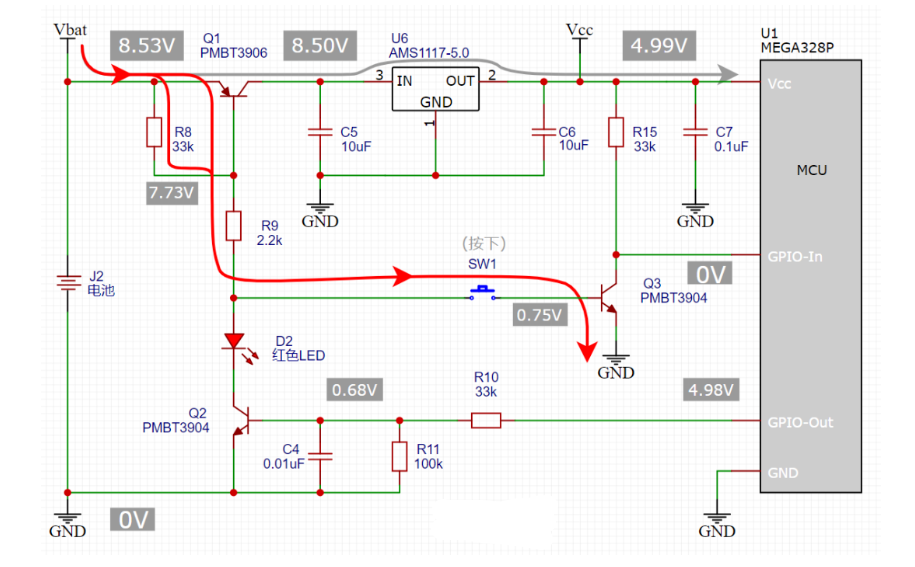

當按下按鍵的時候：

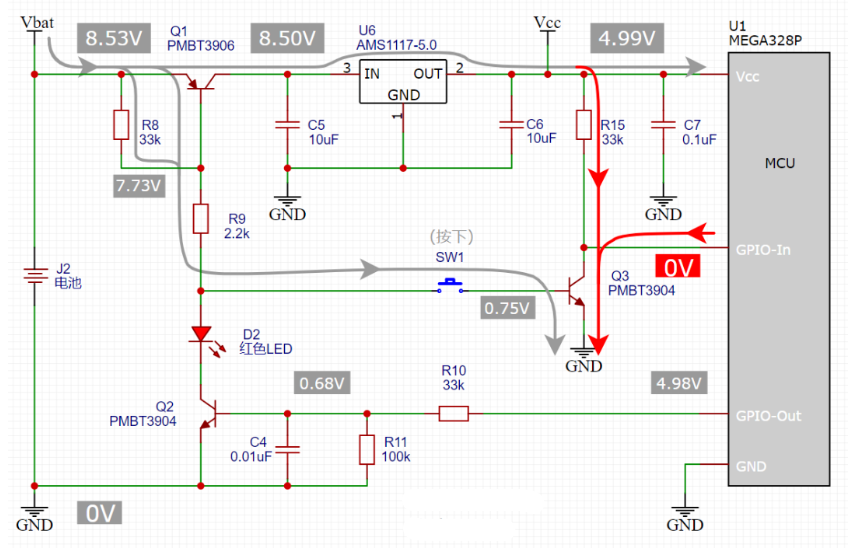

由于三極管Q3處于飽和導通狀態，主控芯片U1的GPIO-In引腳被拉到低電平0V。這意味著系統處于關機狀態或者被強制關機。

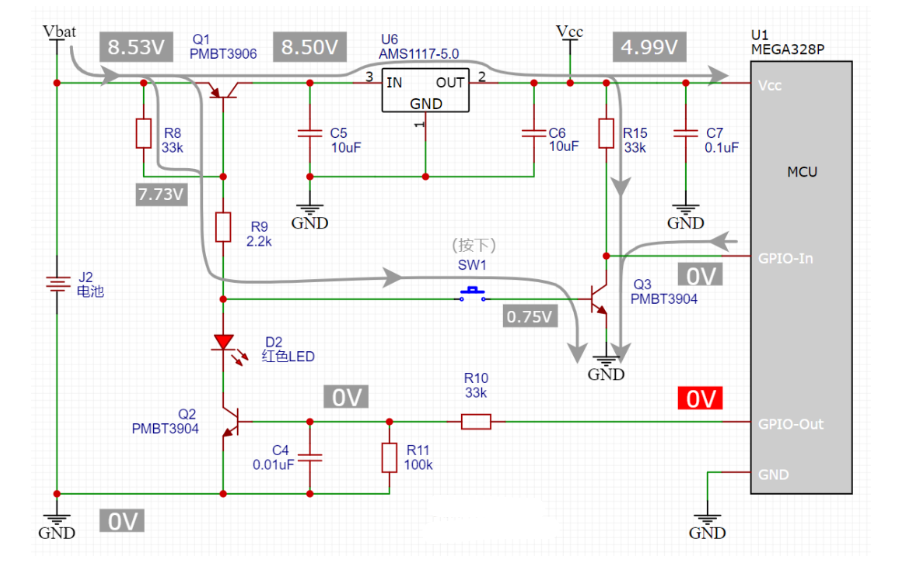

當主控芯片U1檢測到按鍵被按下時，GPIO-Out引腳會輸出低電平0V。這個低電平信號會觸發關機電路，從而關閉整個電腦系統。
當按鍵SW1被松開后，系統斷電，各個硬件設備停止工作，完成關機的全過程。此時，電路各點的電壓值也會發生變化，例如電池電壓Vbat會逐漸降低，三極管Q1、Q2、Q3等元器件也將處于不導通狀態，整機的功耗也會降低到0。
至此，我們詳細分析了的一鍵開關機電路的原理。通過理解這個電路的工作過程，我們可以更好地理解計算機開機和關機的基本原理。
在關機狀態下，整個電路處于斷路狀態，所有負載都與電源斷開，因此電池不對外供電。因此，關機狀態下的功耗為0，或者說幾乎為零。
然而，我們常說“幾乎為零”，這是因為盡管三極管在關機狀態下處于不導通狀態，但它們可能存在微弱的漏電流。這些漏電流非常小，可以忽略不計。因此，我們可以認為在關機狀態下，功耗幾乎為零。
總之，通過理解一鍵開關機電路的原理，我們可以更好地理解計算機開機和關機的基本過程，以及在關機狀態下電路的工作情況。
