電流源電路解析,電流源電路圖介紹
在工業控制系統領域，電流源電路扮演著舉足輕重的角色。于長距離傳輸模擬測量場景下，相較于電壓，電流的應用更為普遍。電流傳輸模式具備諸多顯著優勢，其對過電壓信號有著極佳的適應性，能有效避免因過電壓而引發表的系列問題。另外，在面對長接線致使電阻增加的情況時，電流傳輸卻能泰然處之，傳輸效果幾乎不受其影響。更為關鍵的是，電流源在抗干擾性能上表現出眾，相較于其他信號傳輸方式，電流信號受電噪聲以及電磁干擾（EMI）的影響微乎其微，從而確保了信號傳輸?shù)姆€(wěn)定性和可靠性。

電流源與電壓源的對比分析

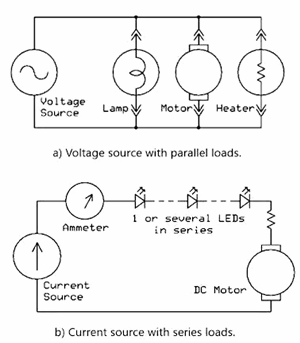

從電路連接方式上看，電壓負載通常采取并聯形式，而電流負載則是串聯連接。當負載并聯至電壓源時，在一般情況下，電流會相應增加，但電壓卻能維持穩定，不過，這一穩定狀態是建立在總電流未超出電源（諸如發電機、電池等）所能提供的最大電流范圍之內的前提之下。

反觀電流源的典型示例，負載采用串聯方式接入。以電路為例，若向其中額外添加發光二極管（LED），電阻參數將發生改變；倘若將電機替換為短路，雖電壓會出現波動，但電流卻能保持恒定，前提是總負載電壓未超越電流源可供給的電壓上限。

電流源的設計與構建

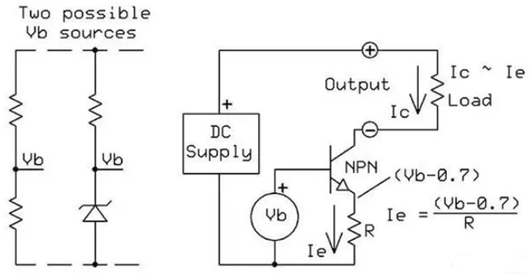

下圖呈現的是一款簡易的單晶體管電流源電路。在該電路中，由于 NPN 晶體管的基極 - 發射極之間存在壓降，致使發射極電壓相較于基極電壓（Vb）大約低 0.7 伏。發射極電流 Ie 可通過 Ve/R 這一公式進行計算。值得注意的是，無論集電極上電壓如何變化，集電極電流皆能維持恒定狀態，其數值大致等同于 Ie。當然，因基極電流相對微弱，對整體電流的影響可忽略不計，僅會造成約百分之一的降幅。

該電路亦被稱作電流吸收器，這是基于其從電源汲取電流這一工作特性。若想將其轉換為源極，操作方式相對簡單，只需將 NPN 晶體管替換為 PNP 晶體管，并對電路進行反向連接，將負輸出端接入公共端即可。

當 Vb 具備可變性時，Ie 和 Ic 會呈現出相應的比例變化趨勢。從圖中還能觀察到兩個可供選擇的固定電壓源。在電源電壓出現波動時，若采用兩個電阻器構成的電阻器，電流會隨之發生變化；而齊納源則憑借自身特性，即便面對電源電壓變化，依然能夠確保電流的恒定輸出。

電流源電路圖的詳細解讀

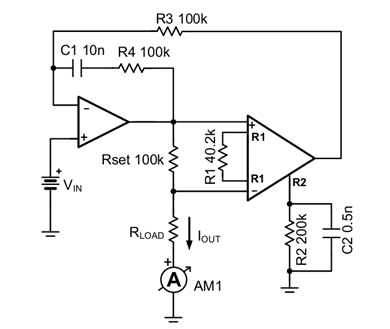

以下為一款輸入范圍在 0-5V、輸出范圍處于 0-5uA 的電流源電路。在該電路設計中，第一級運放選用了超低失調電壓的單電源運放 OPA333，而采樣放大環節則采用了高精度的單電源儀表放大器 INA326。

在電流源電路中，電流的設定機制緊密關聯于采樣電阻上被鉗位的電壓。具體而言，流經采樣電阻所產生的電壓 Vset 被精準設定為 0.1V，經儀表放大器放大處理后，輸入至運放的負向輸入端。

依據運放的 “虛短” 原理，運放能夠精準調控，使得 Vout_ina 與 Vin 保持同電壓狀態。如此一來，當 Vin 發生變化時，Rset 上的電壓也會按照相同比例發生變化，進而促使受控電流實現同比例的精準調節。

以上內容對電流源進行了全方位的剖析，從基本原理到實際設計應用，旨在為工業控制系統領域的專業人士提供詳實且專業的參考信息，助力其在相關領域的研究與實踐。
