LED燈管接線技術指南
一、引言
LED燈管作為一種高效、節能、環保的照明設備，正逐步替代傳統的熒光燈管。正確的接線方式不僅能夠確保LED燈管正常工作，還能提高其使用壽命和照明效果。本文將詳細介紹三種常見的LED燈管接線方法：兩端進線、單端進線和交錯進線，以及LED日光燈管的安裝和接線要點。
二、LED燈管接線方法
（一）兩端進線
兩端進線是一種早期常用的接線方法，具有接線簡便、操作簡易的特點，目前仍被許多LED燈管制造商所采用。在熟悉日光燈管更換方法的用戶中，也有不少采用這種方式。
接線步驟
將燈頭的兩根針進行短接處理，使其連接在一起。
將短接后的燈頭連接到內部的恒流電源上。
應用場景與注意事項
在使用兩端進線方法時，需要將傳統的啟輝器拆除，以確保LED燈管能夠正常工作。
這種接線方式適用于需要快速更換燈管的場景，因?yàn)樗３至伺c傳統日光燈管相似的安裝和接線方式，用戶可以輕松地進行替換。
（二）單端進線
單端進線方法中，LED燈管的一端不進行接線，而另一端的兩根針則分別連接到恒流驅動電源上。兩個燈頭之間不存在任何電氣連接。
接線步驟
確定LED燈管的一端為非接線端，另一端為接線端。
將接線端的兩根針分別連接到恒流驅動電源的相應端子上。
應用場景與注意事項
單端進線方式具有更高的安全性。如果LED燈管的一端接入交流電，那么另一端將不會帶電，這在維護和更換燈管時提供了額外的安全保障。
在替換傳統熒光燈管時，需要拆除原來的啟輝器，并安裝啟輝器保險絲。然后將LED燈管安裝到燈座上，確保正確的電氣連接。
（三）交錯進線
交錯進線是一種較為創新的接線方式，但對LED燈管內部的驅動設計有一定要求，通常需要燈管內部具備兩路交流進線端。
接線步驟
在進行燈管替換時，只需將舊燈管取出，換上支持交錯進線的LED燈管。
按照燈座的接線標識，將兩路交流電源分別連接到燈管的兩個進線端。
應用場景與注意事項
這種接線方式簡化了安裝過程，特別適用于新型LED燈管的安裝和替換。
由于對內部驅動設計有特定要求，用戶在選擇LED燈管時應確保產品支持交錯進線方式，并仔細閱讀產品說明書以獲取詳細的接線指導。
三、LED日光燈管安裝與接線
LED日光燈管的安裝過程相對簡單，以下是詳細的安裝步驟和注意事項：
（一）安裝步驟
拆除舊燈管和組件：將原有的日光燈管取下，并拆除鎮流器和啟輝器。
連接電源線：將市電的火線和零線分別連接到燈管支架的左右兩端。確保連接牢固可靠，避免松動或接觸不良。
安裝LED燈管：將LED燈管安裝到燈座上，確保燈管與燈座緊密配合，安裝到位。

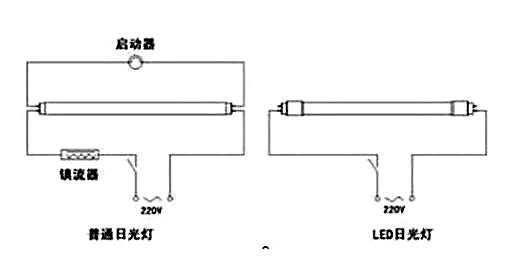

（二）接線方式
去掉鎮流器和啟輝器：在LED日光燈管的安裝中，不再需要傳統的鎮流器和啟輝器，因此需要將其拆除。
直接供電：將市電的火線和零線分別連接到支架兩端的接線端子上，確保正確的電氣連接，使220V交流市電直接供給LED日光燈管。
（三）產品特點與優勢
LED日光燈管具有內置電源，其G13接口的兩插針處于短路狀態，兩端接口具有一致性。這使得安裝過程更加簡便，用戶可以輕松地進行替換和安裝，無需復雜的接線操作。
