變?nèi)荻O管，亦稱 Varactor 電容，是一種特殊的半導體器件，其電容值可根據外加電壓的變化而改變。它利用 pN 結反偏時結電容隨外加電壓變化的特性制成，當反偏電壓升高時結電容減小，反之則增大。變?nèi)荻O管的電容量通常較小，最大值一般在幾十皮法到幾百皮法之間，最大電容與最小電容之比約為 5:1。因其獨特的電容可變特性，變?nèi)荻O管主要應用于高頻電路中的自動調諧、調頻、調相等領域。
工作原理

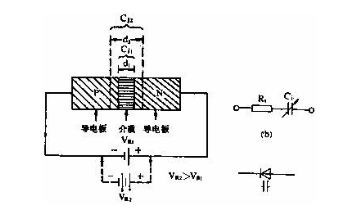

變?nèi)荻O管本質上是一個反偏壓的二極管，其結電容相當于耗盡層的電容?？山茖⒑谋M層視為平行板電容器，兩導電板間夾有介質。結電容 C1 與耗盡層寬度 d 成反比，即 C1∝1/d。而 d 與反向偏壓 VR 的 n 次方成正比（n 是與摻雜濃度相關的常數），故 C1∝1/VRn。這意味著反向偏壓越高，耗盡區越寬，結電容就越小，反之亦然。例如，當 VR1＞VR2 時，d2＞d1，Cj2＜Cj1。
變?nèi)荻O管的簡化等效電路及電路符號分別如圖、（c）所示。其中，用一只可變電容表示結電容，R2 則是半導體材料的電阻。
變?nèi)荻O管屬于反偏壓二極管，通過改變其 PN 結上的反向偏壓，可以調節 PN 結的電容量。需要注意的是，反向偏壓與結電容之間的關系是非線性的。
封裝形式
變?nèi)荻O管具有多種封裝形式，包括玻璃外殼封裝（玻封）、塑料封裝（塑封）、金屬外殼封裝（金封）以及無引線表面封裝等。通常情況下，中小功率的變?nèi)荻O管多采用玻封、塑封或表面封裝，而大功率的變?nèi)荻O管則更多地選用金封。
作用特點
變?nèi)荻O管是一種利用 PN 結間電容可變?cè)碇瞥傻陌雽?dǎo)體器件，能夠在高頻調諧、通信等電路中作為可變電容器使用。通過改變其 PN 結上的反向偏壓，即可實現對 PN 結電容量的調節。反向偏壓越高，結電容越小，但兩者之間的關系并非線性。下圖為變?nèi)荻O管的電容值與反向偏壓值的關系圖解，其中表示反向偏壓增加，電容減少；（b）表示反向偏壓減少，電容增加。

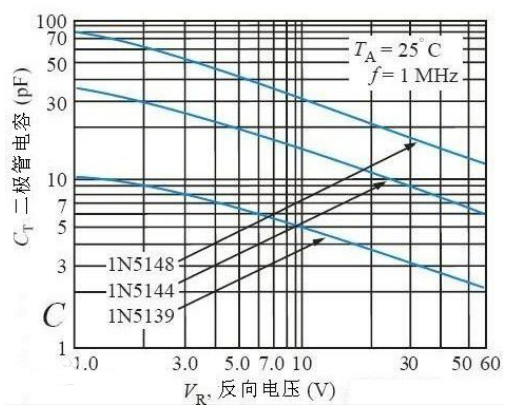

變?nèi)荻O管的電容誤差范圍是規定的電容量范圍，數據表中會顯示最小值、標稱值及最大值，這些數值通常也會繪制在圖上，以便用戶參考。
正負極判斷
在外觀方面，變?nèi)荻O管通常有明顯的標記來區分正負極，例如紅色圓形標記表示陽極（正極），黑色部分則表示陰極（負極）。如果器件上沒有明確的標記，可以依據型號規格手冊來查看其引腳功能。
當需要測量變?nèi)荻O管的正負極時，可以選擇 500 型萬用表的 R×1k 檔。首先將紅表筆接一端，黑表筆接另一端，若測得電阻值為 6.5kΩ，同時記下表針倒數偏轉格數 n′≈19.7 格。接著交換管腳位置重新測量，若電阻值變?yōu)闊o(wú)窮大，則可判定第一次測量為正向接法，正向電阻為 6.5kΩ，正向?qū)妷?VF=0.03V/格×9.7 格=0.59V。第二次測量則為反向接法。這表明該管子具有單向?qū)щ娦?，且靠近紅色環的管腳為正極。若要測量變?nèi)荻O管的結電容，可選用 100pF 量程的線性電容表。
變?nèi)荻O管以其獨特的電容可變特性，在高頻電路領域發揮著重要作用，其正確的選型與應用對于電路性能的優化至關重要。
