一、中間繼電器工作原理
中間繼電器是一種小型電磁繼電器，其核心原理是利用線圈的通電與斷電來操控觸點的動作。當線圈通電時，內部磁鐵會產生磁場，吸附鐵芯，進而帶動觸點移動；而當線圈斷電時，磁場消失，觸點則在彈簧的彈力作用下恢復到初始位置。

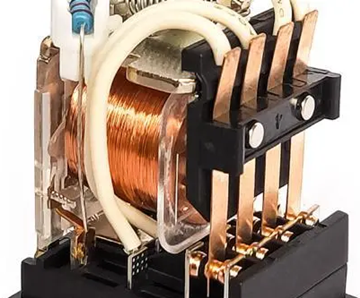

中間繼電器的線圈通常安裝在 U 形導磁體上，導磁體上方裝配有銜鐵，兩側則設有兩排觸點單片。在非動作狀態下，銜鐵被向上托起，與導磁體之間存在一定的氣隙。當氣隙間的電磁力矩超越反作用力矩時，銜鐵會被吸向導磁體，同時銜鐵會壓動觸點彈片，使得常閉觸點斷開，常開觸點閉合，從而實現信號的傳遞功能。
二、中間繼電器的電路組成與優勢
繼電器是一種能夠借助小電流控制大電流的設備，主要由控制回路和負載回路組成，在自動控制電路中相當于一個自動開關裝置。中間繼電器在繼電保護以及自動控制系統中是一種多功能的自動遠動電器，其突出優勢在于具備良好的電隔離特性，使得控制方與被控方在電氣上沒有直接連接，從而達到安全控制的目的。
三、中間繼電器接線圖與接線方式
（一）控制交流負載的接線方式
中間繼電器可以方便地控制交流負載的通斷。接線時，需將中間繼電器的線圈接入控制電路中，同時將負載連接到交流電源上，并把中間繼電器的常開觸點接入負載的控制電路里。
當控制電路中有電流流經線圈時，鐵芯產生磁場，驅動觸點閉合，進而接通負載電源。反之，當控制電路中的電流中斷時，磁場消失，觸點在彈簧作用下斷開，切斷負載電源。

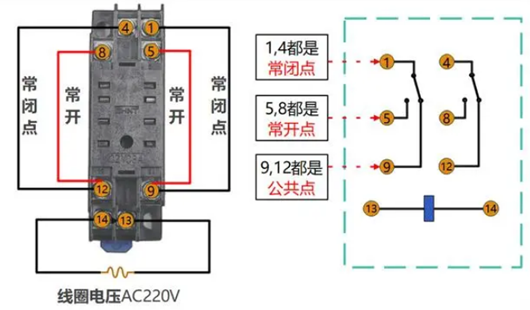

線圈電壓常見為交流 110V、220V、380V，線圈端子一般標記為 13 和 14。以某常見接線圖為例，該繼電器具有 2 組常開常閉觸點，其中 1 組的公共點為 9，常開點為 5，常閉點為 1；另一組的公共點為 12，常開點為 8，常閉點為 4。當線圈 14 和 13 得電時，常開點導通，常閉點斷開。
（二）控制直流負載的接線方式
中間繼電器同樣適用于控制直流負載的通斷。接線步驟同樣是將線圈接入控制電路，負載接直流電源，常開觸點接入負載控制電路。
當控制電路電流流經線圈時，鐵芯磁場帶動觸點閉合，接通負載電源；電流斷開時，磁力消失，彈簧使觸點斷開，切斷負載電源。

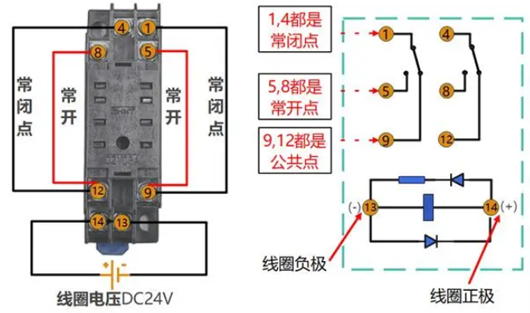

線圈電壓通常為直流 12V、24V、48V，線圈端子為 13 和 14，其中 14 接正極，13 接負極。以某接線圖為例，它也有 2 組常開常閉觸點，1 組公共點是 9，常開點 5，常閉點 1；另一組公共點 12，常開點 8，常閉點 4。線圈 14 和 13 得電后，常開點導通，常閉點斷開。
需要注意的是，在控制大功率負載時，建議使用直流中間繼電器。具體做法是將 I/O 控制器的繼電器輸出用于控制直流中間繼電器的線圈電源，進而通過中間繼電器觸點的通斷來實現對大功率設備的控制。
四、中間繼電器的應用
通常，電路可分為主電路和控制電路兩部分，繼電器主要用于控制電路，而接觸器主要用于主電路。借助繼電器，可以實現用一路控制信號對另一路或多路信號的控制，完成如啟動、停止、聯動等控制功能，其主要控制對象是接觸器。接觸器因觸頭較大、承載能力強，用于實現弱電到強電的控制，其控制對象是各類電器。
