電動剃須刀電路圖解析
一、電路功能概述
該電動剃須刀電路具備基本的開關控制功能：按下按鈕開關一次，電機啟動；再次按下，電機關閉。在充電過程中，為防止誤操作，按下開關不會觸發電機啟動。此外，無論是充電還是電機運行時，LED燈均會點亮，以提供工作狀態的視覺反饋。

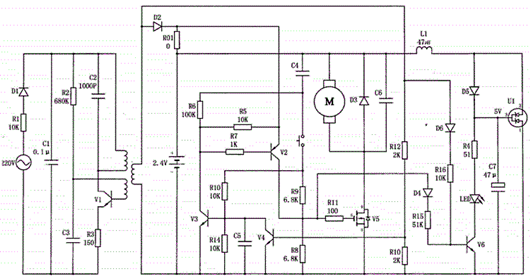

二、關鍵元件及其作用
U1（雙穩壓二極管）：用于電壓穩定，確保電路在5V電壓下穩定運行。
V1（耐高壓NPN三極管）：在電路中起到開關或放大作用，用于處理高壓信號。
V2（PNP三極管）：與其它元件配合，控制電流方向和大小。
V3、V4、V6（NPN三極管）：用于信號放大和開關控制。
V5（N溝道增強型MOS管）：用于高效開關控制，降低導通電阻，提高效率。
L1、D5、C7：共同組成升壓電路，用于提升電壓以滿足特定電路需求。
電動剃須刀電路圖
電動剃須刀電路圖

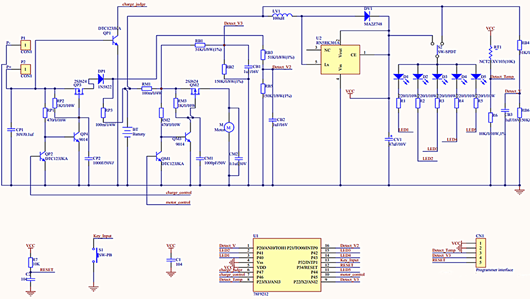

三、充電部分
（一）接口與檢測
P1和P2為充電輸入接口。QP1作為充電檢測管，內置限流電阻。當外接適配器插入時，QP1的集電極將單片機的6腳拉到地，單片機檢測到外接電源接入后，通過其7腳輸出低電平，使QP2截止，QP4和QP3導通，從而啟動電池充電過程。
（二）防反接保護
DP1作為電源防反接二極管，通常采用肖特基二極管，以減少電壓損失并提供快速響應，防止因電源極性接反而損壞電路。
（三）充電電流檢測
通過測量RP3兩端的電壓來檢測充電電流。單片機利用其16腳和1腳的AD采樣值實時監控充電電流，確保充電過程的安全和穩定。
四、電池放電部分
（一）電機控制
按下S1按鍵時，單片機的10腳輸出低電平，導致QM1截止，而QM3和QM2導通。電池通過RM1和QM2向電機供電，驅動電機高速旋轉。為降低電機運行時產生的電磁噪聲，電路中加入了電容CM2。
（二）放電電流檢測
通過測量RM1兩端的電壓來檢測放電電流。單片機利用其1腳和9腳的AD采樣值實時監控放電電流，以確保電池放電過程在安全范圍內進行。
五、其他電路元件
RP1-RP6（采樣分壓電阻）：阻值選擇較大，以減小靜態電流，降低能耗。
U3（升壓芯片）：將電池電壓升壓后供給單片機，確保單片機獲得穩定的供電電壓。
D1-D5（電量指示燈）：用于顯示電池電量狀態，方便用戶及時了解電池使用情況。
RT1（熱敏電阻）：監測電池溫度，防止電池過熱，提高電路的安全性。
