一、橋式整流器的構造
橋式整流器主要由四只整流硅芯片以橋式結構相互連接構成，其外部包裹著絕緣材料以確保電氣安全。在面對大功率應用場景時，為了提升散熱效率，設計上還會在絕緣層外部增設金屬外殼。這種構造設計不僅保障了橋式整流器的正常運行，還使其具備良好的散熱性能，從而能夠適應不同功率等級的應用需求。
二、橋式整流器的工作原理
當交流電輸入橋式整流器時，四個二極管協同工作，對交流電進行整流處理，實現交流電到直流電的轉換過程。橋式整流器通常應用于全波整流電路中，能夠高效地將交流電轉化為直流電，為后續的電路供電以及蓄電池充電提供支持。同時，它還具備防止蓄電池電流倒流回發電機的保護功能，有效避免了逆電流對發電機造成損壞的風險，保障了整個電路系統的穩定與安全運行。
三、橋式整流器的應用場景
1.整流作用
橋式整流器可將交流電轉換為脈動直流電。盡管脈動直流電尚未達到平滑直流電的標準，但它已經成功去除了交流電中的負半周成分。這一特性為后續的濾波和穩壓處理奠定了基礎，是電子設備中電源系統的關鍵環節之一。
2.防逆流作用
橋式整流器的防逆流功能至關重要，它僅允許電流從輸入端向輸出端單向流動，有效阻止電流從輸出端逆向回流至輸入端。這一特性確保了電路的穩定性與安全性，避免了因電流逆流而可能引發的電路故障與損壞。
四、橋式整流電路的優勢及工作原理詳解
1.橋式整流電路的優勢

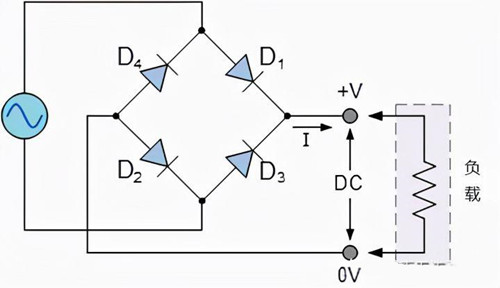

橋式整流電路采用四個二極管連接成閉環“橋”型配置，以此產生所需的輸出電壓與電流。其顯著優勢在于無需依賴特殊的中心抽頭變壓器，這不僅減小了電路的尺寸，還降低了生產成本。單個次級繞組連接至二極管橋網絡的一側，而負載則連接于另一側。
2.橋式整流電路的工作原理

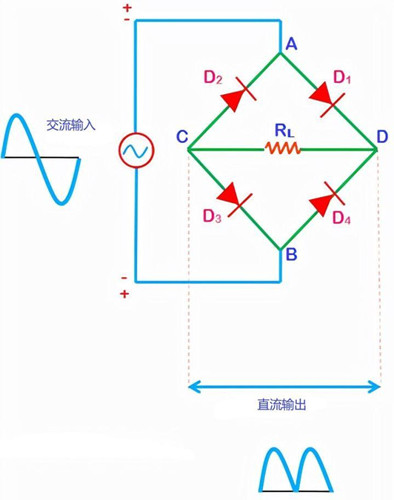

正半周期工作原理：當輸入的交流波形處于正半周期時，二極管D1和D2處于正向偏置狀態，而D3和D4則處于反向偏置狀態。一旦電壓超過二極管D1和D2的閾值電平，它們便會開始導通，負載電流隨之按照特定路徑流動，如下圖紅線所示。
此時，二極管D3-D2被正向偏置，相當于閉合的開關，而二極管D1-D4則反向偏置，處于截止狀態，如同斷開的開關。因此，在輸出端能夠得到正半周的電壓波形。
此時，二極管D3-D2被正向偏置，相當于閉合的開關，而二極管D1-D4則反向偏置，處于截止狀態，如同斷開的開關。因此，在輸出端能夠得到正半周的電壓波形。
負半周期工作原理：在交流電的負半周期，二極管D1-D4轉為正向偏置，發揮閉合開關的作用；而二極管D3-D2則變?yōu)榉聪蚱茫幱诮刂範顟B(tài)。如此一來，輸出端同樣能夠獲得正半周的電壓波形，實現了對交流電全波的整流效果。
