ZVS電路工作原理深度解析

一、ZVS電路的定義與優勢

ZVS電路（ZeroVoltageSwitching，零電壓開關）通過精準控制開關管的導通與關斷時機，實現電源的高效能量轉換。在開關管切換狀態時，其兩端電壓近乎為零，顯著減少了功率損耗。零電壓開關振蕩電路具備功率開關管在導通和關斷瞬間（模式切換時）兩端電壓接近于零的特性，這一特性使得電路功率損耗大幅降低，因此在大功率加熱、高壓電路等領域得到廣泛應用，為高效率的電能轉換提供了可靠保障。

二、ZVS電路的主要組成元件

ZVS電路主要由功率開關管、諧振電感、諧振電容、二極管等關鍵元件構成。功率開關管是電路的核心執行部件，負責實現電能的通斷控制；諧振電感與諧振電容共同構成諧振回路，為電路的振蕩運行提供基礎；二極管則在電路中承擔整流和保護等重要功能。

三、ZVS電路的工作原理

（一）啟動過程

電源經電阻向兩個開關管Q1和Q2提供偏置，促使電流逐漸流過電感L1并開始增加。由于Q1和Q2的電氣特性存在細微差異，導致流經它們的電流出現不同。假設Q1的電流大于Q2的電流，在二極管D1和D2的作用下，形成正反饋機制，使得Q1完全導通，而Q2則截止，從而順利完成電路的啟動過程。

（二）穩態過程

當Q1導通時，電感L1中的電流對電容C1進行充電，使得C1兩端的電壓逐漸上升。當C1電壓達到穩壓管設定的鉗位電壓值時，Q1的柵極電壓被穩壓管穩定，維持Q1的持續導通狀態。與此同時，電容C1開始通過電感L1放電，當C1電壓接近零時，Q1關斷，Q2隨即導通，電路進入下一個工作階段。

（三）振蕩過程

當電容C1放電完成后，電感L1開始對電容C1反向充電，導致C1兩端的電壓極性發生反轉。此時，Q1和Q2交替導通和關斷，形成連續的振蕩過程。在整個振蕩過程中，電感L1為L(zhǎng)C振蕩回路持續補充電能，確保電流基本保持穩定，維持電路的穩定振蕩運行。

四、無抽頭ZVS電路原理圖及工作過程

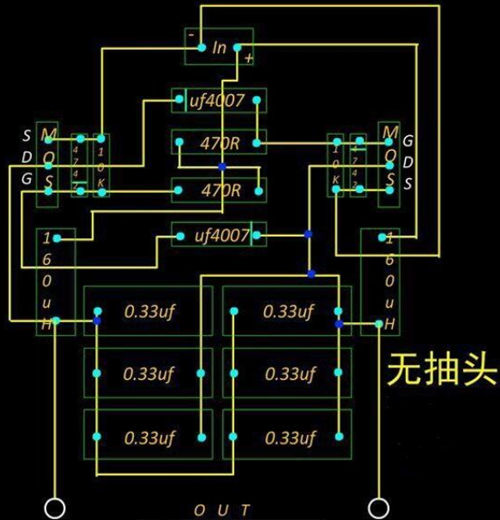

無抽頭ZVS電路原理圖

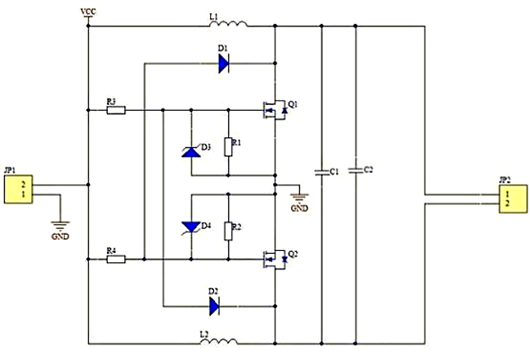

無抽頭ZVS電路原理圖

在無抽頭ZVS電路中，上電瞬間，VCC通過限流電阻R3和R4直接施加在Q1和Q2的G極（柵極）上。由于電阻R3和R4的微小差異，以及兩個管子結電容的微小不同，導致其中一個管子（假設為Q1）率先導通。此時，VCC經電感L2向電容C1和C2充電。JP2連接的是升壓變壓器的初級，部分電流也流經變壓器的初級線圈。變壓器的初級電感與電容C1、C2構成并聯諧振回路，變壓器的初級電流按照正弦規律上升。此時，二極管D1導通，將Q2的G極電壓拉低，使Q2處于關斷狀態。

隨著諧振過程的推進，當并聯諧振回路的正弦波電流進入負半周時，二極管D1關斷，Q2開始導通，同時二極管D2導通，Q1則關斷。此時，VCC的電流經電感L1、電容C1、C2、變壓器的初級線圈，再通過Q2的D極和S極構成回路，完成正弦波電流的負半周導通路徑。隨著時間的推移，變壓器的初級電感與電容C1、C2構成的并聯諧振回路繼續工作，正弦波電流重新回到正半周，電路恢復初始運行狀態，從而形成連續的正弦波電流振蕩。在變壓器的次級，能夠感應出高壓高頻正弦波電壓，為后續的電能應用提供所需的電能形式。
