一、半波整流電路
（一）基本構成與輸出特性
半波整流電路以其簡潔的結構著稱，僅需一個二極管即可實現基本的整流功能。在工作過程中，輸出信號的頻率與輸入信號頻率完全一致。然而，這種簡單性也帶來了局限性，半波整流電路所提供的直流輸出呈現出不連續且脈動的特性，且在能量轉換過程中存在較大的能量浪費現象。從信號傳輸的方向性來看，半波整流電路為單向導通模式。
（二）工作原理詳解

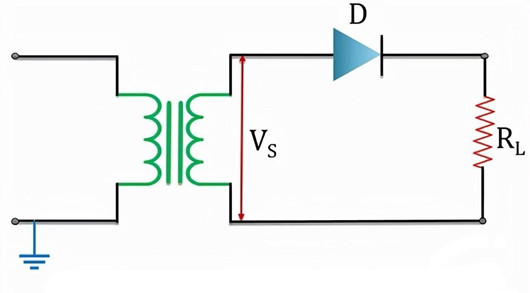

半波整流電路的工作機制基于二極管的單向導電特性，僅利用交流電的一個半周期（可選擇正半周或負半周）進行整流操作。以利用正半周為例，當交流電處于正半周期時，二極管承受正向電壓而導通，電流得以順利通過負載，從而在負載上形成直流電壓。相對地，在交流電的負半周期，二極管因承受反向電壓而截止，電流無法通過負載，導致該期間無直流輸出產生。
（三）效率與輸出局限性
由于半波整流電路僅利用了交流電的一個半周期，這就直接導致了其整流效率相對較低。所輸出的直流電壓與電流在幅值上均低于全波整流電路，且輸出直流電中的脈動成分較大，平滑度欠佳，這在一定程度上限制了其在對電源穩定性要求較高的電路中的應用。
（四）波形特性分析

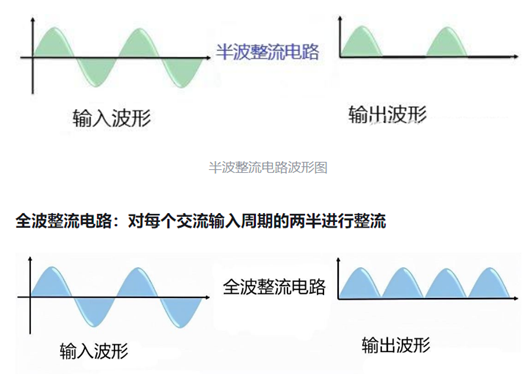

半波整流電路的輸出波形表現為單向脈動波形，其脈動頻率與輸入交流電頻率相同，通常為 50Hz 或 60Hz。這種較低頻率的脈動特性意味著需要更為復雜的濾波電路才能將輸出波形平滑為較為理想的直流波形。
二、全波整流電路
（一）基本構成與輸出特性
全波整流電路相對復雜，通常需要使用 2 個甚至 4 個二極管來實現完整的整流功能。與半波整流電路不同，全波整流電路輸出信號的頻率是輸入信號頻率的兩倍。在輸出特性方面，全波整流電路能夠提供連續且脈動相對較小的直流輸出，并且支持雙向導電模式。
（二）工作原理詳解

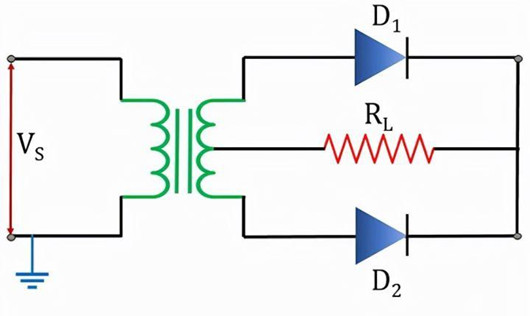

全波整流電路巧妙地利用了交流電的整個周期進行整流處理。一種常見的實現方式是采用四個二極管構成橋式電路，另一種則借助帶有中心抽頭的變壓器來實現。無論交流電處于正半周期還是負半周期，通過二極管的合理導通與截止切換，均能確保有電流通過負載，最終形成連續的直流輸出。
（三）效率與輸出優勢
全波整流電路因其充分利用了交流電的整個周期，在整流效率方面顯著優于半波整流電路。輸出的直流電壓與電流幅值較大，且脈動成分相對較小，這使得全波整流電路的輸出更易于通過濾波處理進一步提升平滑度，以滿足各類電子設備對穩定直流電源的需求。
（四）波形特性分析
全波整流電路輸出波形雖然同樣存在脈動現象，但其脈動頻率達到了輸入交流電頻率的兩倍，例如當輸入交流電頻率為 50Hz 時，輸出波形的脈動頻率可高達 100Hz。較高的脈動頻率有助于簡化濾波電路的設計，使得輸出波形能夠更接近理想的直流波形。
三、半波整流與全波整流的詳細對比
（一）效率差異
半波整流電路由于僅利用交流電的一個半周期進行能量轉換，存在明顯的效率短板；而全波整流電路憑借對交流電整個周期的充分利用，展現出更高的能量轉換效率，這在長時間運行的電子設備中，能耗差異將被顯著放大。
（二）直流磁芯飽和特性
半波整流過程中，由于電流的單向性，易導致磁芯出現直流飽和現象，這不僅會降低變壓器的性能，還可能引發額外的能耗與熱量損耗。相比之下，全波整流電路中，變壓器次級繞組中的電流方向在正負半周期交替變化，有效避免了磁芯的直流飽和問題，保障了變壓器的穩定運行與高效能量傳遞。
（三）元件數量與成本
半波整流電路因結構簡單，僅需一個二極管即可實現基本功能，在成本上具有一定優勢，適用于對成本敏感且對電源質量要求不高的簡單電路。全波整流電路則需要雙倍數量的二極管，這在一定程度上增加了元件成本與電路復雜度，但在對電源穩定性與效率要求較高的應用場景中，這種投入是必要的。
（四）紋波系數對比
紋波系數是衡量整流電路輸出直流平滑程度的重要指標。半波整流電路的紋波系數相對較高，約為 1.21，表明其輸出直流中含有較大的脈動成分，需要更為復雜的濾波措施才能滿足大多數電子設備的供電需求。而全波整流電路的紋波系數則顯著降低，約為 0.482，在相同的濾波條件下，能夠提供更為平滑的直流輸出，有助于提升電子設備的整體性能與穩定性。
（五）變壓器設計要求
半波整流電路在變壓器設計上相對簡單，不需要變壓器次級繞組提供中心抽頭。然而，全波整流電路通常需要借助變壓器次級繞組的中心抽頭來實現對稱的電壓輸出，以便更好地利用交流電的正負半周期進行整流。這一設計要求雖然增加了變壓器的復雜性，但也為全波整流電路的高效整流性能提供了硬件保障。
（六）基本紋波頻率差異
半波整流電路的基本紋波頻率與輸入交流電頻率相同，例如當輸入頻率為 50Hz 時，其紋波頻率也為 50Hz。而全波整流電路的紋波頻率則是輸入頻率的兩倍，即 100Hz。較高的紋波頻率意味著在相同的濾波條件下，全波整流電路能夠更有效地降低輸出電壓中的脈動幅度，提升輸出直流電壓的穩定性與平滑度。
（七）峰值反向電壓差異
在半波整流電路中，二極管所承受的峰值反向電壓相當于外加輸入電壓的最大值。而在全波整流電路中，由于其特殊的電路結構與工作原理，二極管需要承受的峰值反向電壓則是外加輸入電壓最大值的兩倍。這就要求在全波整流電路中選用耐壓等級更高的二極管，以確保電路的可靠運行。
