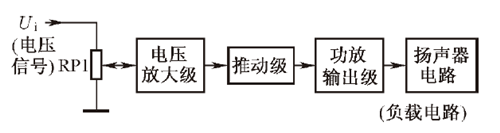

一、功放電路的構成要素
功率放大器作為音頻系統中的關鍵設備，由多個重要部分組成，協同工作以實現音頻信號的高效放大與穩定輸出。
（一）輸入電路
輸入電路作為功放的起始環節，負責將來自外部設備（例如 CD 機、手機、電腦等）的微弱音頻信號引入功放。其核心任務是對輸入信號進行初步處理，包括信號篩選、調整以及平衡等操作，從而確保信號的純凈與穩定。輸入電路通常包含耦合電容、電阻等元件，這些元件能夠有效隔離直流成分，抵御外部干擾，保障信號傳輸?shù)耐暾浴?/div>
（二）電壓放大級
電壓放大級緊隨輸入電路之后，主要職責是提升音頻信號的電壓幅度。一般由多級放大器構成，通過逐級放大，使微弱的音頻信號達到足夠的電壓水平，為后續的功率放大奠定基礎。在設計過程中，需重點關注增益、頻率響應和失真等性能指標，以確保信號的線性放大與高質量傳輸。
（三）功率放大級
功率放大級是功放中的核心部分，肩負著將經過電壓放大的音頻信號進一步放大功率的重任，以便能夠驅動揚聲器或其他輸出設備。通常采用晶體管或電子管等電子元件，通過優化元件參數和連接方式，實現對音頻信號的高效功率放大。在設計功率放大級時，必須全面考慮輸出功率、效率和失真等關鍵因素，以實現聲音的真實還原和設備的可靠運行。功率放大級的性能直接決定了功放的輸出質量和功率能力，是整個功放系統中最為關鍵的部分。
（四）輸出電路
輸出電路作為功放的最后一個環節，主要功能是將功率放大級輸出的音頻信號準確無損地傳輸?shù)綋P(yáng)聲器或其他輸出設備。它通常包括輸出變壓器、輸出插座和線材等部分。這些組件共同作用，實現音頻信號的阻抗匹配和高效傳輸，確保揚聲器能夠穩定地產生聲音。在設計輸出電路時，阻抗匹配和信號傳輸效率是重點考慮的因素，以保障音頻信號能夠以最佳狀態驅動揚聲器，呈現出優質的音效。
除了上述主要部分，功放電路還包括電源供應和散熱系統等輔助部分。電源供應為功放提供穩定的電力支持，確保各電路部分能夠正常工作；而散熱系統則負責散發功放在運行過程中產生的熱量，維持設備的穩定性和延長使用壽命。
二、功放電路工作原理
功率放大器主要由三個核心組件構成：前置放大器、驅動放大器以及末級功率放大器。前置放大器類似于傳聲器中的預放大器，負責對輸入信號進行初步增強；驅動放大器則進一步放大信號；末級功率放大器是信號放大的最終階段，將信號放大到足以驅動揚聲器或其他輸出設備的程度。此外，整個電路還需配備一個 DC 供電電源，為功放的穩定運行提供可靠的電力保障。
300W與1200W功放電路圖
300W與1200W功放電路圖

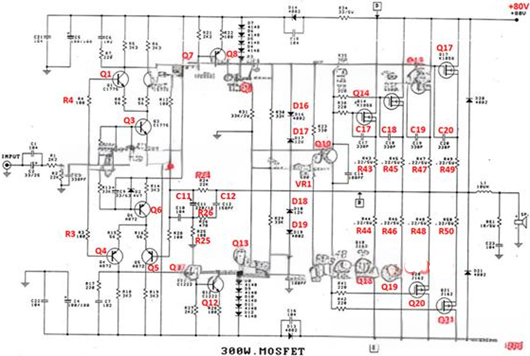

以一個 300W 功率放大器的電路為例，該電路由差分輸入的兩組組件構成。Q1 和 Q4 作為典型的差分輸入，分別獨立驅動正極和負極輸出。正信號輸入通過 R4 進入差分放大器的輸入端，經 Q1 和 Q2 放大，Q3 作為恒流源為 Q1 和 Q2 提供穩定電流。經過 Q7、Q8 和 Q9 的進一步放大后，信號電壓足以驅動 Q14、Q15、Q16 和 Q17，從而產生正信號驅動揚聲器。與此同時，負信號通過 Q4 和 Q5 進入驅動電路，由 Q11、Q12 和 Q13 驅動 MOSFET，產生負信號的放大信號以驅動揚聲器。
為了維持 MOSFET 電流的穩定性，在 MOSFET 的源極上連接了電阻 R43、R45、R47 和 R49。電容 C17、C18、C19 和 C20 作為濾波電容，用于減少電路中的噪聲。值得注意的是，僅在 N 通道 MOSFET 的源極上加裝電容，這是由于 N 通道門源極的電容通常比 P 通道 MOSFET 的電容少 400pf。
二極管 D16、D17、D18 和 D19 連接在 MOSFET 的門極上，以保護門極免受過大電壓的損害。通過調節電阻 VR1 可以設定電路的待機電流，一般設定在 80~120mA 范圍內。該電路的增益由反饋電路中的 R24、R25、R26 以及 C11、C12 共同決定，增益大約為 220 倍。無論輸入信號的大小如何，都能得到相應的放大輸出，從而確保揚聲器能夠正常工作。
