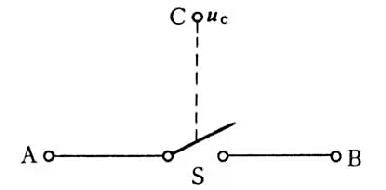

模擬開關，其核心功能在于實現信號鏈路的接通與斷開。以MOS管為基礎構建的模擬開關，因其在信號控制方面的獨特優勢而得名。
這種模擬開關具備諸多優良特性：功耗低、響應迅速、無需機械觸點、占用空間小、使用壽命長等，使其在自動控制系統和計算機領域獲得廣泛應用。
在工作原理方面，模擬開關一般由傳輸門或模擬多路復用器構成，其中核心結構為互補金屬氧化物半導體（CMOS）傳輸門。該傳輸門由PMOS管和NMOS管并聯組成，其柵極連接互補的控制信號（如EN和！EN）。當EN處于高電平時，PMOS管和NMOS管均處于導通狀態，信號得以通過；反之，當EN為低電平時，兩者均截止，信號被阻斷。這種設計使得CMOS傳輸門的導通電阻低（通常為幾歐姆到幾十歐姆），而關斷電阻高（通常達到兆歐級），非常適用于模擬信號的傳輸。此外，模擬多路復用器由多個傳輸門和控制邏輯組成，通過地址線選擇不同的輸入通道連接到輸出端，從而實現多路信號的時分復用，常見于數據采集系統中的通道選擇場景。
在電路設計中，模擬開關也有著廣泛應用。

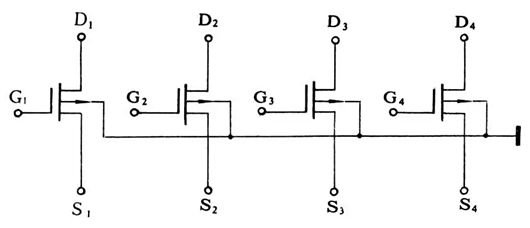

例如，在某一電路設計（圖1）中，場效應晶體管（mos管）T被用作開關元件。當柵極電壓uG處于高電位時，晶體管T導通，通過T的電流iD在電阻RD兩端產生壓降uD，相當于開關接通。而當uG為低電位時，T截止，iD及uD均為零，相當于開關斷開。除此之外，另一種由4個場效應晶體管集成的模擬開關電路（圖2）可用于傳送4路模擬信號。其中，G1～G4為控制端，D1～D4和S1～S4為開關端。通過將各管的源極S1～S4連接在一起，可組成共源組合，用作多路轉換開關；若將各管的柵極G1～G4連在一起，則形成共柵組合，可作為多路傳輸開關使用。
