在半導體器件選型環節，二極管的正向導通壓降、反向耐壓、反向漏電流等核心參數備受關注。但這些參數在不同工況下的具體表現及其相互關聯，常被設計者忽視。尤其在功率電路中，精準把握這些特性關系，往往能顯著提升電路性能與可靠性。本文依托 SM360A（肖特基管）實測數據，深度剖析二極管關鍵特性。
一、正向導通壓降與導通電流的依存關系
當給二極管施加正向偏置電壓時，其內部電場區域收縮，允許較大正向擴散電流穿越 PN 結。正向電壓需達到門檻值（鍺管約 0.2V，硅管約 0.6V）才能真正開啟導通。正向導通壓降并非恒定，其隨正向擴散電流線性增長，浮動壓差約 0.2V。這一變化雖小，卻對功率二極管的效率和溫升有顯著影響。設計時，若條件允許，應優選導通壓降低、額定電流高于實際需求一倍的二極管，以優化散熱與能效表現。

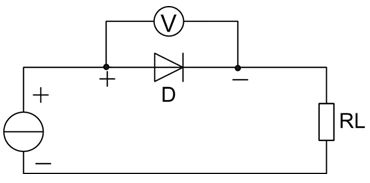

二極管導通壓降測試電路

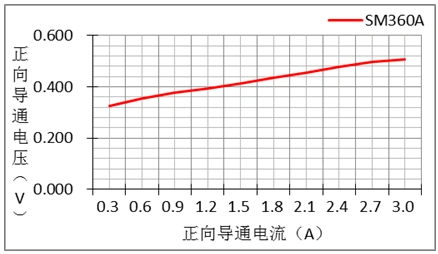

導通壓降與導通電流關系
二極管導通壓降測試電路
導通壓降與導通電流關系
二、正向導通壓降與環境溫度的反向關聯
電子元器件性能受環境溫度制約顯著，二極管亦如此。實測表明，二極管導通壓降與環境溫度呈反向變化。在 -45℃低溫下，導通壓降達最大值，但穩定性不受影響；而在 75℃高溫時，外殼溫度易超越數據手冊規定的 125℃上限，此時必須降額使用。這一現象揭示了開關電源在高溫點降額的內在原因，凸顯了溫控設計的重要性。

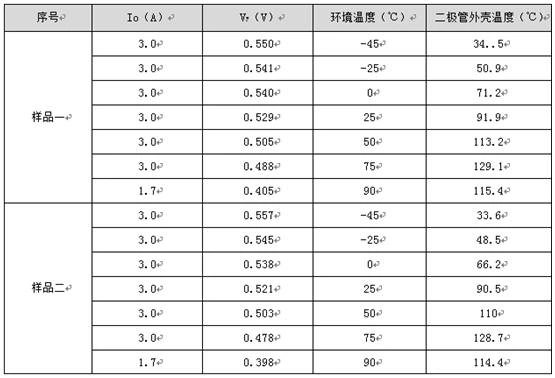

導通壓降與導通電流測試數據

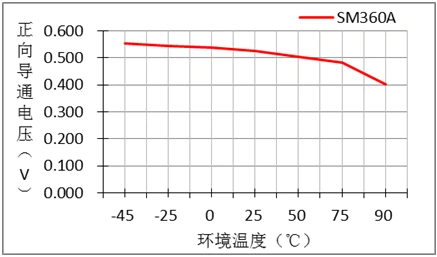

導通壓降與環境溫度關系曲線
導通壓降與導通電流測試數據
導通壓降與環境溫度關系曲線
三、漏電流與反向電壓的正相關特性
施加反向電壓時，二極管內部電場區域擴展，僅有少量漂移電流（即漏電流）流經 PN 結。漏電流大小直接受反向電壓影響，二者呈正相關。常溫下，肖特基管漏電流可忽略不計。但在高反向電壓場景下，漏電流增大，不僅會提升二極管自身溫升，還會降低功率電路效率。因此，設計時應關注二極管在實際反向電壓下的漏電流表現，確保其處于合理區間。

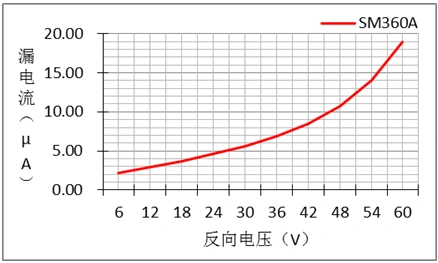

反向電壓與漏電流關系曲線
反向電壓與漏電流關系曲線
四、漏電流與環境溫度的強耦合關系
環境溫度是漏電流的關鍵影響因素。在額定反壓條件下，隨著溫度升高，漏電流呈上升趨勢，75℃后更是直線攀升。這一特性使漏電流成為二極管外殼溫度超限的誘因之一。為控制工作溫度，可通過降低反向電壓和正向導通電流來優化設計，保障二極管在高溫環境下的可靠性。

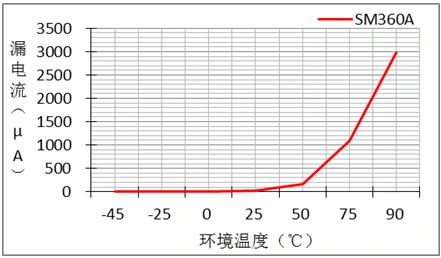

漏電流與環境溫度關系曲線
漏電流與環境溫度關系曲線
五、反向恢復時間：高頻性能的關鍵指標
二極管反向恢復時間定義為電流從正向切換至反向，再降至規定低值的時間跨度。這一過程涉及釋放 PN 結擴散電容中儲存的電荷。反向恢復時間直接決定了二極管在高頻連續脈沖下的開關能力。若反向脈沖時長短于反向恢復時間，二極管將失去開關功能，正反向均可導通。在高頻應用場景中，較長的反向恢復時間不僅加重損耗，還會引發電磁干擾。選型時，應優先考慮 PN 結電容小、反向恢復時間短的二極管，盡管多數廠家未提供該參數，但其對電路性能影響不容忽視。

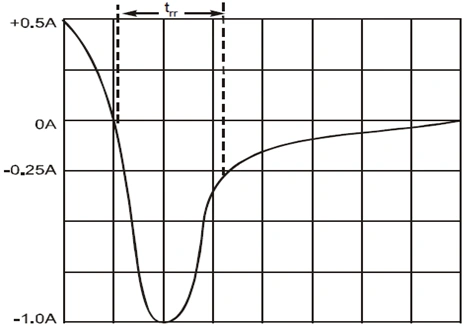

二極管恢復時間示意圖
二極管恢復時間示意圖
六、反向電壓裕量：安全設計的核心考量
二極管雖有反向擊穿極限電壓，但多數廠商未將其列入數據手冊。實際應用中，為平衡成本與安全，合理確定反向電壓裕量至關重要。實測數據顯示，反向電壓裕量并非簡單遵循額定反壓的 2 - 3 倍規則。膝點反向電壓——漏電流突變時的臨界電壓點，對二極管正常使用影響顯著。例如，SM360A 在 78V 時漏電流為 20μA，79V 時驟增至 2mA，79V 即為膝點反向電壓。高溫環境下，膝點反向電壓進一步降低。因此，確定二極管反向電壓降額值，應綜合考量物料使用環境溫度與實際導通電流，通過測試膝點反向電壓來精準設定裕量。

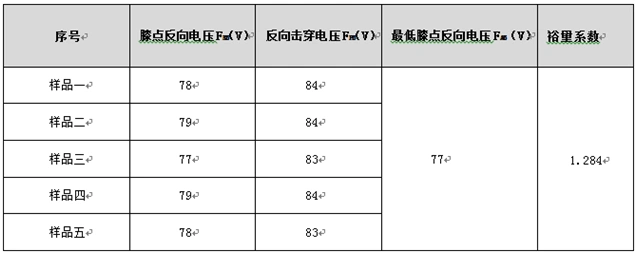

二極管反向電壓測試數據
二極管反向電壓測試數據優秀的電路設計，在二極管參數選型時，既要審視常溫參數，也要洞察高低溫環境下的突變特性。深刻理解二極管的這些內在特性關系，能助力工程師在選型及電路故障分析中實現事半功倍，為打造高性能、高可靠的電子系統奠定堅實基礎。
