Flex 電源模塊（Flex Power Modules）重磅推出 PKE - A 系列 DC - DC 電源模塊，強勢拓展工業和鐵路行業產品版圖，精準對接這些領域日益增長的電源需求。該系列模塊采用密封和包封封裝工藝，無懼灰塵、潮濕、劇烈振動等惡劣工況，可靠性虞然。
在工業應用領域，PKE8000A 系列憑借業界標準的 2 x 1in 外形尺寸，為用戶帶來高可靠、高性能且堅固耐用的 DC - DC 解決方案。其擁有 9 至 75V（8:1）的超寬輸入范圍，涵蓋 12V、24V 或 48V 電源電壓應用場景，最高輸出功率可達 40W，效率至高達 91%，平均無故障時間（MTBF）高達 400 萬小時，輸入至輸出隔離電壓達 2250VDC，全面符合最新 IEC/EN/UL62368 - 1 安全標準。
針對鐵路行業，PKE7000A 系列沿用相同的 2 x 1in 行業標準封裝，但輸入范圍調整為 43 至 160V，輸出功率高達 30W，適配鐵路行業常見的 72V 和 / 或 110V 標稱電源的板載需求。該器件遵循 EN50155 鐵路標準，MTBF 高達 500 萬小時，為苛刻鐵路應用護航。
“PKE - A 系列是我們進軍工業和鐵路市場關鍵一步，將為這些重要領域注入新活力。” 目前，PKE8000A 和 PKE7000A 系列已可滿足樣品及量產需求。
深度剖析二極管開關過程及其影響
二極管單向?qū)щ娦浴⒃谔囟妷合聦?dǎo)通等基礎特性廣為人知，但在復雜應用中，僅了解這些皮毛遠不足夠，尤其是在大功率設備以及電磁干擾（EMI）問題凸顯的場景。以下深入探討二極管開關過程（即動態特性）及其衍生影響。
二、開關過程詳述
開通過程（零偏置轉正向?qū)ǎ?：二極管并非正向壓降一超過某個閾值（如 0.7V）就瞬間直接導通且正向壓降恒定。實則，當正向壓降從零起步攀升至一個過沖電壓 VFP 后，才漸次穩定于某一電壓（比如 2V），期間正向電流持續攀升，這段時間稱作正向恢復時間 tfr。如圖 - 1 所示，導通瞬間會產生高于穩態電壓 UF 的正向尖峰電壓，且過沖電壓隨 di/dt 增大而水漲船高。

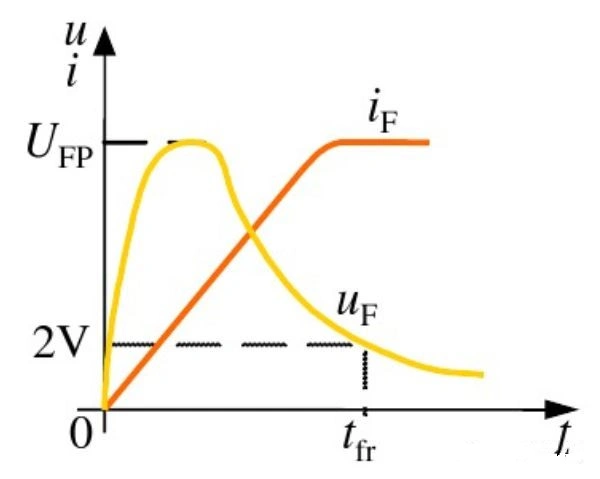

圖 - 1：零偏置轉換為正向?qū)?/div>
關斷過程（正向?qū)ㄞD(zhuǎn)反向截止） ：給二極管施加反向電壓時，并非能立刻阻斷電流，而是存在一定時間延遲，在這段時間內會出現電壓、電流過沖現象，這段時長即為反向恢復時間 trr（如圖 - 2）。tF 時刻電壓反轉，t0 時刻正向電流歸零，但二極管尚未恢復阻斷能力；t1 時刻反向電流觸頂 IRP，反向過沖電壓也達峰值 URP，隨后反向電流快速回落，這段曲線神似電容放電曲線，實則反映結電容放電復位過程；t2 時刻，電流趨于穩定，二極管重現對反向電壓的阻斷本領。

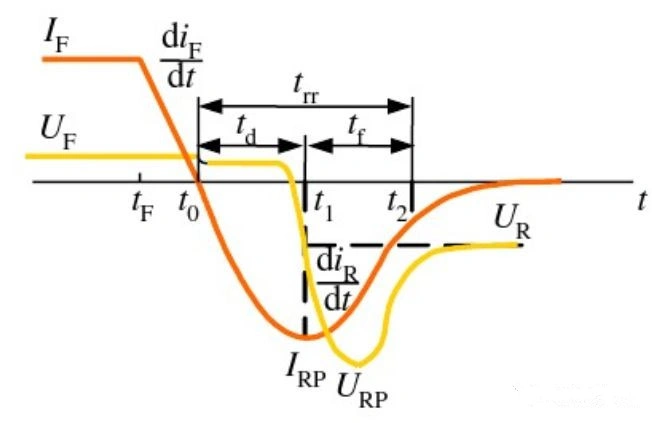

圖 - 2：正向?qū)ㄞD(zhuǎn)換為反向截止
三、開關過程引發的問題
開關損耗 ：二極管開關瞬間，電流與電壓非零相乘，產生開關損耗，與 MOSFET 硬開關波形類似。在大功率、高頻開關場景下，這類損耗愈發顯著，不容小覷。
EMI 問題 ：開關之際，過沖電壓與尖峰電流催生高 dv/dt 和 di/dt，必然誘發 EMI 問題。反向恢復電流尖峰多與傳導 EMI 相干，尖峰過后可能產生的震蕩則與輻射 EMI 關聯，這也是部分二極管外加磁環的緣由。
為規避上述問題，快恢復二極管或肖特基二極管成為優選，二者恢復時間甚短。值得一提的是，正向恢復時間遠小于反向恢復時間，故而在二極管手冊中鮮見正向恢復時間參數。
