一、電壓比較器的構成與工作原理

一個典型的電壓比較器主要由差分放大器和輸出級這兩個關鍵部分構成。

（一）差分放大器：比較器的核心引擎

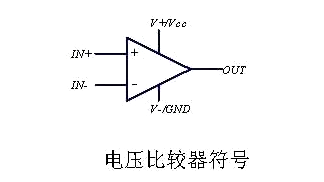

差分放大器作為電壓比較器的心臟，本質上是一個高增益的差動放大電路。它具備兩個輸入端口，分別是正輸入端（VIN+）和負輸入端（VIN-）。這兩個輸入端用于接收待比較的電壓信號。差分放大器的功能是將這兩個輸入電壓之間的差值進行放大，并輸出一個與該差值成正比的電壓信號。其數學表達式可以表示為 VOUT = Ad × (VIN+ - VIN-)，其中 Ad 代表差動增益，反映了放大器對輸入差值電壓的放大能力。

（二）輸出級：電平轉換與信號穩定

輸出級的職責是將差分放大器輸出的電壓信號轉換為標準的邏輯電平，并確保輸出信號具有足夠的驅動能力。它通常由一個開關電路和一個輸出緩沖放大器組成。當差分放大器的輸出電壓超出某個高電平閾值（VoH）時，開關電路被觸發導通，比較器輸出高電平；而當差分放大器的輸出電壓低于某個低電平閾值（VoL）時，開關電路截止，此時比較器輸出低電平。輸出緩沖放大器則進一步增強輸出信號的穩定性，確保輸出電平穩定可靠，以滿足后續電路的邏輯電平要求。

（三）工作流程概述

電壓比較器的工作流程可以概括為三個階段：

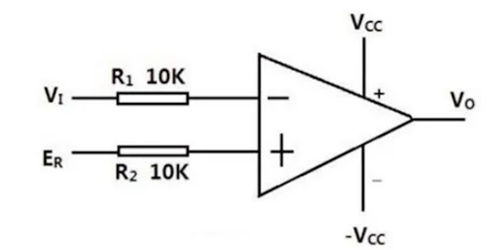

輸入階段：兩個輸入信號分別被施加到正輸入端和負輸入端。

閾值判定階段：比較器內部設有一個閾值電壓。當正輸入端的電壓高于負輸入端的電壓時，閾值被觸發。這個閾值電壓可以根據具體應用的要求設計為固定值或者可調節值。

輸出階段：一旦閾值被觸發，比較器立即根據比較結果輸出相應的電平信號。通常情況下，如果正輸入端的電壓高于負輸入端，比較器輸出高電平；反之，則輸出低電平。

二、電壓比較器與運算放大器的差異

盡管電壓比較器和運算放大器在某些方面存在相似之處，但它們?cè)诠δ堋⑤敵鎏匦浴⒐ぷ鞣绞揭约皯?yīng)用領域等方面有著顯著的區別。

（一）功能定位

電壓比較器的核心功能是進行電壓大小的比較，其輸出是基于兩個輸入電壓的相對高低而產生的離散電平信號。而運算放大器的主要作用是放大輸入信號的幅度，用于提升微弱信號的強度以便于進一步處理或傳輸。

（二）輸出特性

電壓比較器的輸出只有兩種狀態：高電平和低電平，屬于數字信號的范疇。運算放大器則可以輸出連續變化的模擬信號，其輸出電壓理論上可以在其電源電壓范圍內的任意值，能夠精細地反映輸入信號的幅度變化。

（三）工作模式

電壓比較器通常工作在非線性區。這意味著其輸出與輸入之間的關系不是簡單的線性關系，而是呈現出一種開關特性，一旦輸入電壓差達到閾值，輸出就會迅速跳變到高或低電平。運算放大器在大多數應用中工作在線性區，其輸出與輸入之間保持著線性關系，能夠?qū)崿F(xiàn)對輸入信號的精確放大和各種線性信號處理。

（四）應用領域

基于上述特性差異，電壓比較器在信號處理領域用于電平檢測、信號比較；在模數轉換系統中作為量化判斷的核心部件；在電源管理系統里用于電壓監測和保護控制。運算放大器則廣泛應用于信號放大、濾波、積分、微分以及振蕩等模擬信號處理場景。

（五）電路結構差異

電壓比較器的輸出采用集電極開路（OC）結構，需要外接上拉電阻才能實現對外的電流輸出能力。這種結構賦予比較器輸出端靈活的電平適配性，便于與不同邏輯電平標準的電路連接。運算放大器的輸出級一般采用推挽結構，具有對稱的拉電流和灌電流能力，能夠直接向負載提供較大的電流驅動能力，滿足模擬信號傳輸對驅動能力的要求。

此外，電壓比較器為了實現快速響應，在電路設計中通常省略了中間級和內部頻率補償電路。而運算放大器為了滿足線性區工作的穩定性要求，會加入專門的補償電路，以優化其頻率響應特性和相位裕度，確保在各種復雜的反饋網絡中穩定工作。這也導致比較器在響應速度上相比運算放大器具有明顯優勢，能夠在短時間內對輸入電壓的變化做出反應。
